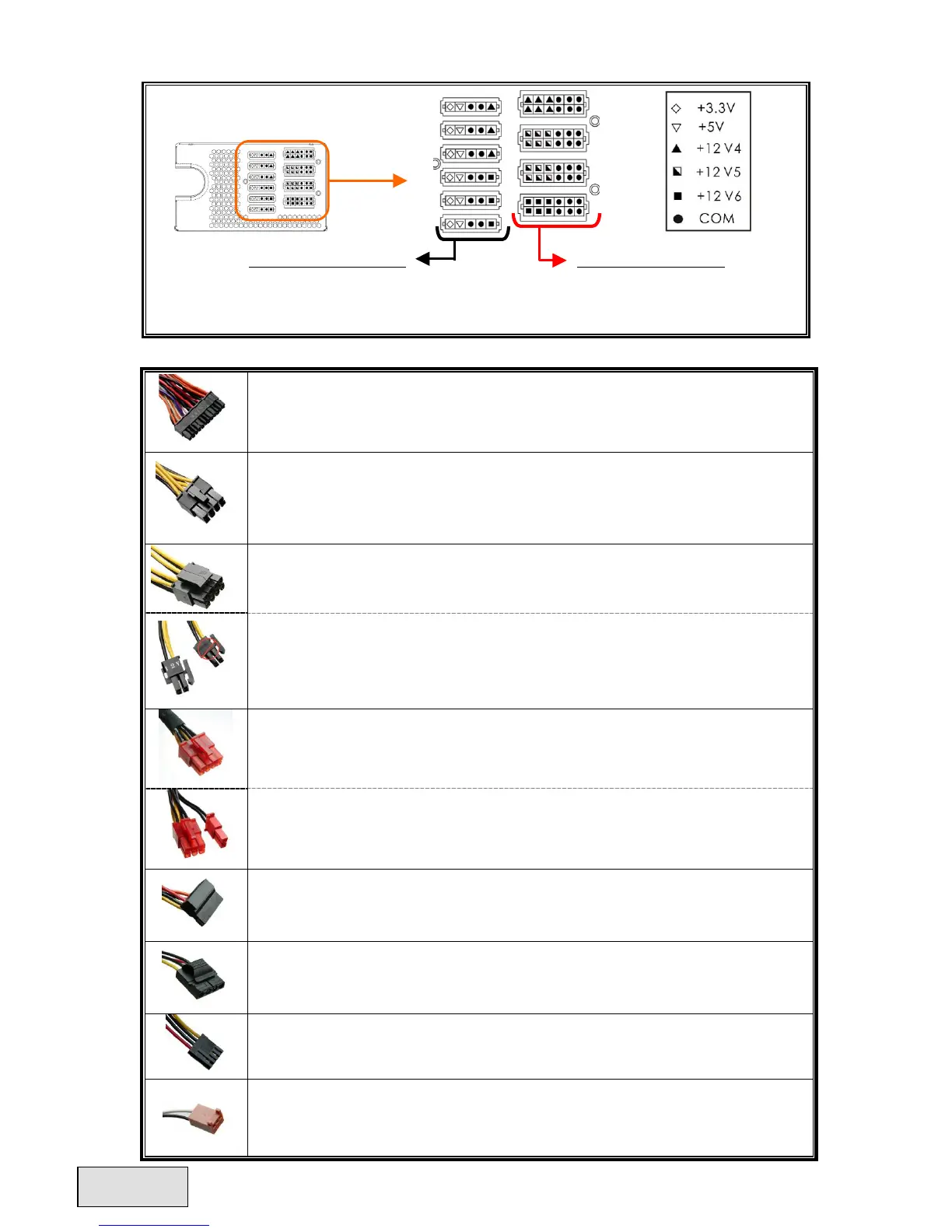

아래는 모듈러 소켓 레이아웃과 DC 레일 분배표 입니다.
5 핀 검정(BLACK) 소켓
검정 소켓은 HDD 와 기타 주변기기에
전원을제공하는 모듈 케이블용입니다.
12 핀 적색(RED) 소켓
적색 소켓은 그래픽 카드, CPU, RAM 에
전원을 공급하는 모듈 케이블용입니다.
 커넥터 타입
24핀 메인보드 커넥터
(네이티브 케이블, 12V1 채널 사용)
차세대 최신 ATX/EEB/CEB 서버/워크스테이션 메인보드 지원.
8P CPU +12V 커넥터
(네이티브 케이블, 12V1 / 12V2 채널 사용)
멀티 CPU 서버/워크스테이션 시스템과 일부 싱글 소켓 시스템 지원.
조합형 8(4+4)핀 CPU +12V 커넥터
(네이티브 케이블, 12V1 / 12V2 채널 사용)
멀티 CPU 서버/워크스테이션과 일부 싱글 CPU 시스템 지원.
분리형 8(4+4) 핀CPU +12V 커넥터
(네이티브 케이블, 12V1 / 12V2 채널 사용)
4핀 구성은 일부 싱글 CPU 시스템 지원.
일부 멀티 CPU 워크스테이션/서버 시스템은 별도의 4핀 12V 커넥터를 요구할
수 있습니다. “12V” 표기가 되어 있는 커넥터를 사용 하십시요.
조합형 8(6+2)핀 PCI Express 커넥터
(네이티브 케이블, 12V3 채널 사용)
8핀 PCI-E 커넥터를 요구하는 최신 고사양 그래픽 카드 지원.
분리형 8(6+2)핀 PCI Express 커넥터 / 6P PCI Express 커넥터
(네이티브 케이블, 12V3 채널 사용)
6핀 PCI-E 커넥터를 요구하는 대부분의 고사양 그래픽 카드 지원.
SATA 커넥터
# 1
SATA/SAS 인터페이스 장치 용
4P Molex커넥터
# 2
IDE/SCSI/SAS 장치와 4핀을 통해 보조전원을 요구하는 일부 AGP 그래픽 카드 용
FDD 커넥터
플로피디스크 용
FM (FAN RPM MONITOR)
# 3
135mm 팬 RPM 감지
850 / 950 / 1050W 모델 팬 속도: 700-1500RPM (±10%).
1250W 모델 팬 속도: 800-1800RPM (±10%).
