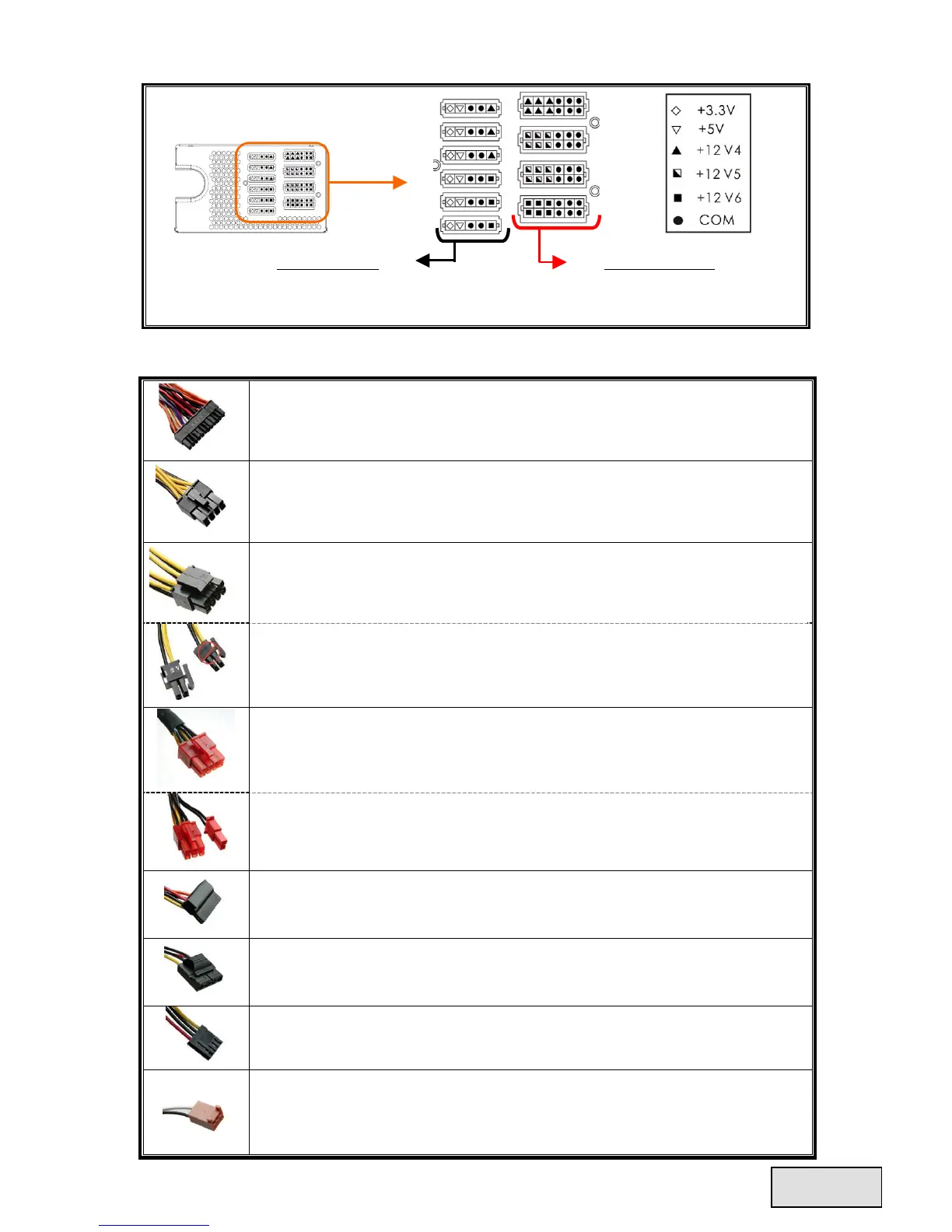

下图说明模块插座排列及 DC 直流电分配方式：
5 针 黑色插座
黑色插座专供 3.3V/5V/12V 电力输出及其它周
边组件用电的模块线材。
12 针 红色插座
红色插座专供连接显示卡、CPU、RAM
用电的模块线材使用。
连接头说明
24P Mainboard
原生线材出线，由 12V1 提供 12V 电力输出
支持大多数新款 ATX/EEB/CEB 服务器/工作站主机板。
8P CPU +12V
原生线材出线，由 12V1 & 12V2 提供 12V 电力输出
支持多重 CPU 服务器/工作站及部分单 CPU 插座主机板。
4+4P (8P) CPU +12V, 合并模式
原生线材出线，由 12V1 & 12V2 提供 12V 电力输出
8 针设定支持部分多重 CPU 服务器/工作站及部分单 CPU 主机板。
4+4P (8P) CPU +12V, 分离模式
原生线材出线，由 12V1 & 12V2 提供 12V 电力输出
4 针设定支持部分单 CPU 主机板。部分多重 CPU 服务器/工作站主机板可能需
求此额外的 12V 连接头。请使用有加印 “12V” 字样的插头。
6+2P (8P) PCI Express, 合并模式
原生线材出线，由 12V3 提供 12V 电力输出
8 针设定支持最新需要 8P PCI-E 用电的显示卡。
6+2P (8P) PCI Express, 分离模式 / 6P PCI Express
原生线材出线，由 12V3 提供 12V 电力输出
6 针设定支持大多需要 6P PCI-E 用电的显示卡。
SATA
# 1
供应 SATA/SAS 接口的周边电力。
4P Molex (大 4P)
# 2
供应 IDE/SCSI/SAS 等接口的周边及部分 AGP 显示卡的电力。
FDD
供应 FLOPPY 或特定接口的周边电力。
FM (风扇转速讯号线)
# 3
提供 13.5 厘米风扇转速讯号给予系统侦测。
850/950/1050W 风扇正常转速范围：700-1500RPM (±10% )。
1250W 风扇正常转速范围：800-1800RPM (±10% )。
