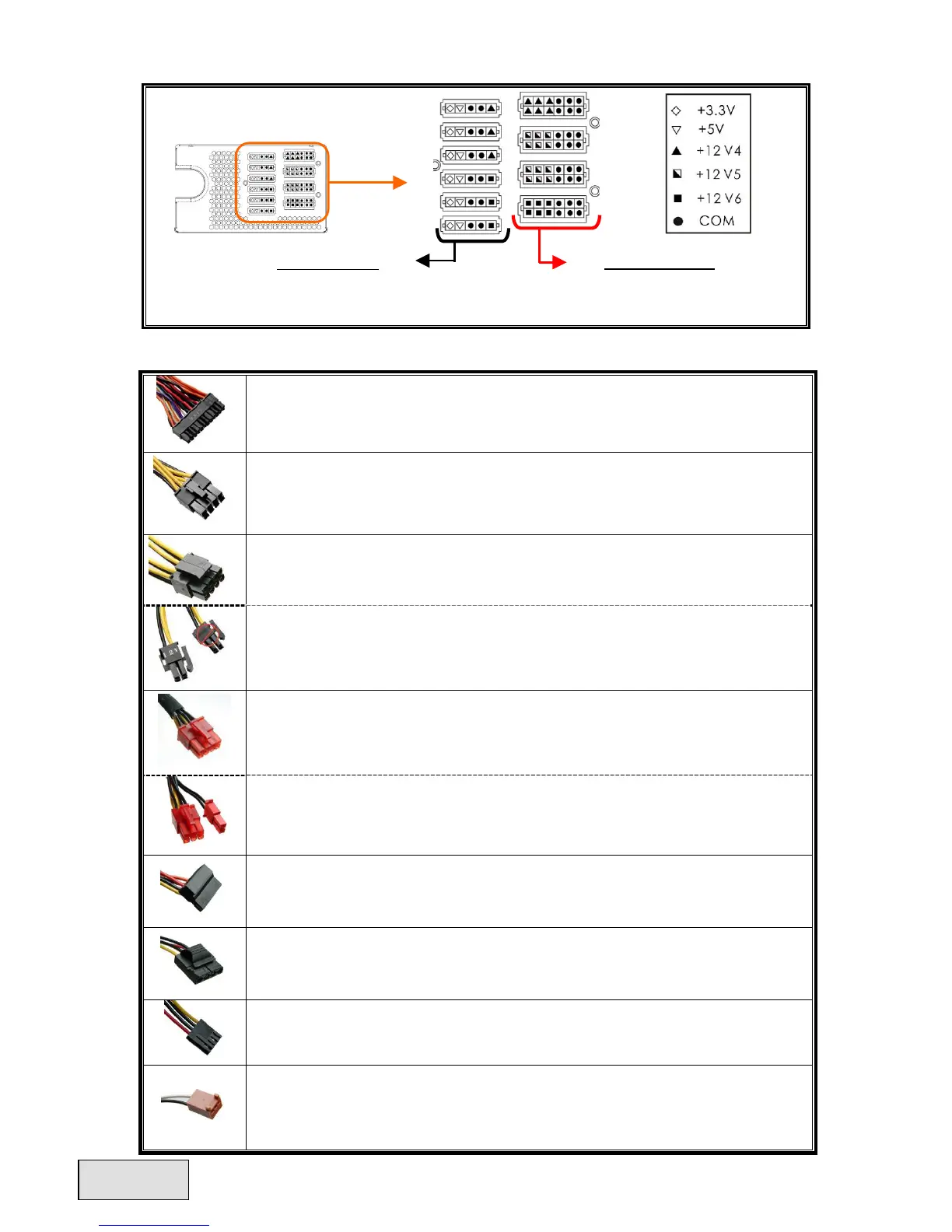

下圖說明模組插座排列及 DC 直流電分配方式：
5 針 黑色插座
黑色插座專供3.3V/5V/12V 電力輸出及其它週
邊組件用電之模組線材。
12 針 紅色插座
紅色插座專供連接顯示卡、CPU、RAM
用電之模組線材使用。
連接頭說明
24P Mainboard
主線材出線，由 12V1 提供 12V 電力輸出
支援大多數新款 ATX/EEB/CEB 伺服器/工作站主機板。
8P CPU +12V
主線材出線，由 12V1 & 12V2 提供 12V 電力輸出
支援多重 CPU 伺服器/工作站及部分單 CPU 插座主機板。
4+4P (8P) CPU +12V, 合併模式
主線材出線，由 12V1 & 12V2 提供 12V 電力輸出
8 針設定支援部分多重 CPU 伺服器/工作站及部分單 CPU 主機板。
4+4P (8P) CPU +12V, 分離模式
主線材出線，由 12V1 & 12V2 提供 12V 電力輸出
4 針設定支援部分單 CPU 主機板。部分多重 CPU 伺服器/工作站主機板可能需
求此額外的 12V 連接頭。請使用有加印 “12V” 字樣之插頭。
6+2P (8P) PCI Express, 合併模式
主線材出線，由 12V3 提供 12V 電力輸出
8 針設定支援最新需要 8P PCI-E 用電之顯示卡。
6+2P (8P) PCI Express, 分離模式 / 6P PCI Express
主線材出線，由 12V3 提供 12V 電力輸出
6 針設定支援大多需要 6P PCI-E 用電之顯示卡。
SATA
# 1
供應 SATA/SAS 介面周邊電力。
4P Molex
# 2
供應 IDE/SCSI/SAS 等介面周邊及部分 AGP 顯示卡之電力。
FDD
供應 FLOPPY 或特定介面周邊電力。
FM (風扇轉速訊號線)
# 3
提供 13.5 公分風扇轉速訊號給予系統偵測。
850/950/1050W 風扇正常轉速範圍：700-1500RPM (±10% )。
1250W 風扇正常轉速範圍：800-1800RPM (±10% )。
