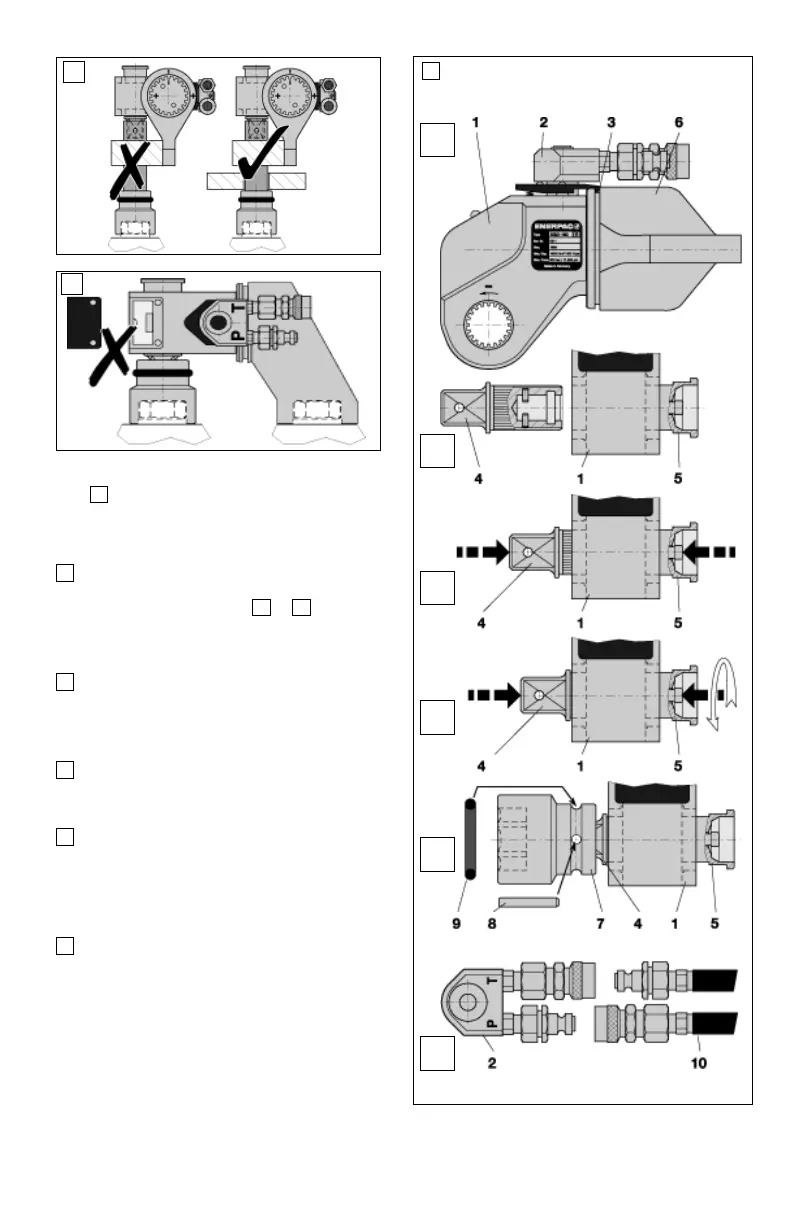

4.0 MONTANDO O TORQUÍMETRO
Veja . Todas as partes devem estar livres de
sujeira e lubrificadas conforme Seção 6.1.
Siga os passos abaixo:
Coloque o braço de reação (6) sobre o
corpo do torquímetro (1) na posição
correta. Veja também e . Segure o
braço de reação com o mecanismo de
trava (3).
Empurre o mecanismo de liberação do
acionamento (5) para dentro do
torquímetro (1) e posicione o encaixe
quadrado (4).
Aperte o botão no mecanismo de
liberação do acionamento (5) e empurre
o encaixe quadrado (4) contra (5).
Mantenha (4) pressionado enquanto
aperta e gira (5) para que as duas peças
se encaixem com um "clique" na posição
travada. Verifique isto, puxando o
encaixe quadrado.
Segure o soquete (7) no encaixe
quadrado (4) usando um pino trava (8) e
um anel O-ring (9).
IMPORTANTE: O inserto de encaixe tipo
chave Allen é montado no torquímetro da
mesma forma que o encaixe quadrado
(4). Ao usar o inserto de encaixe tipo
Allen, o braço de reação para o inserto
de encaixe tipo Allen (8 no diagrama (1)
deve ser usado.
E
D
C
B
53
A
9
111
9
A
B
C
D
E
F
7
8
