57
4.0 MONTAGGIO DELLA CHIAVE

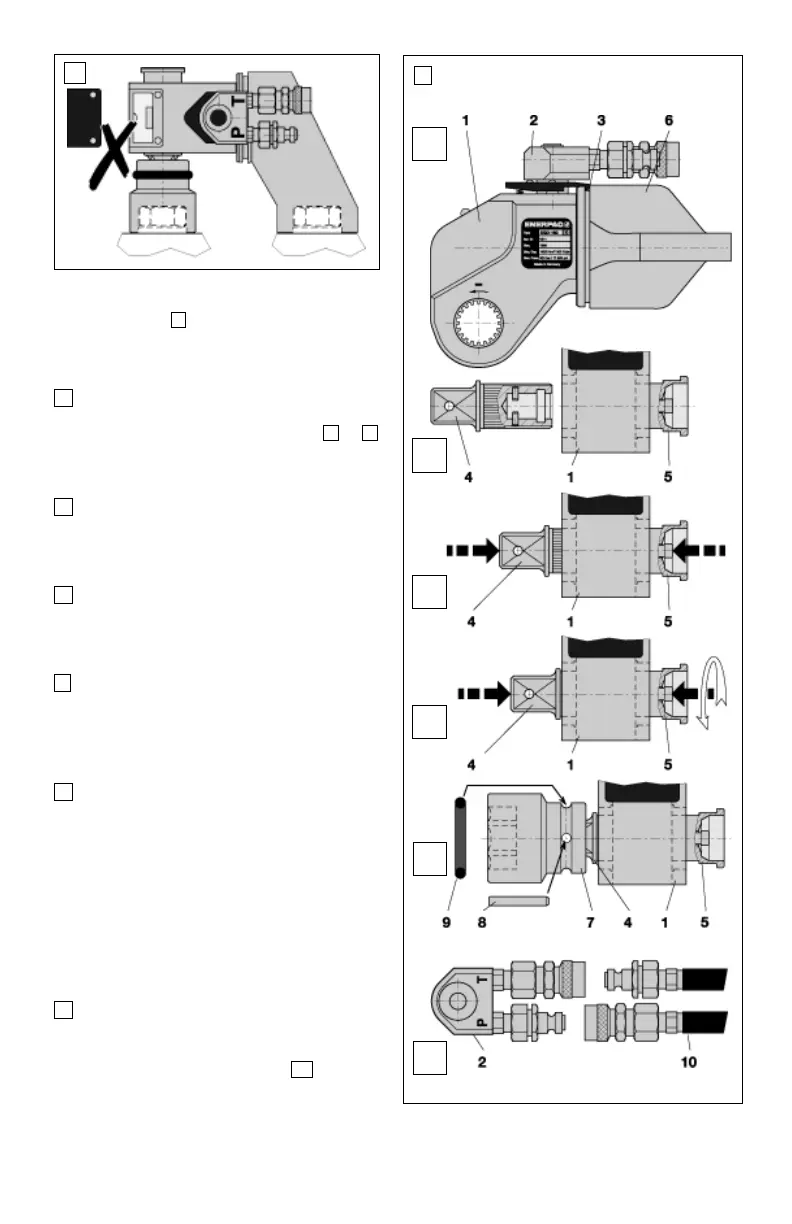

Vedere la figura . Tutti i componenti devono
essere puliti e lubrificati secondo le procedure
al paragrafo 6.1. Seguire i punti qui elencati:
Innestare il braccio di reazione (6) sul
corpo della chiave (1) fino alla posizione
corretta. Vedere anche le figure e .
Assicurare il braccio di reazione
agganciando il meccanismo di ritegno (3).
Inserire da un lato della chiave (1) il
dispositivo di sgancio dell'adattatore (5)
e inserire dall'altro l'adattatore a sezione
quadra (4).
Premere il pulsante del dispositivo di
sgancio dell'adattatore (5) e far innestare
l'adattatore a sezione quadra (4)
all'interno (5).
Tenere premuto (4) l'adattatore e ruotare
(5) finché i due pezzi scattano nella
posizione di blocco. Verificare tale
situazione tentando di estrarre
l'adattatore a sezione quadra (4).
Assicurare la bussola (7) sull'adattatore a
sezione quadra (4) usando il perno di
blocco e l'anello di tenuta (9).
IMPORTANTE: L'adattatore maschio
esagonale per viti a brugola, si collega al
dispositivo di sgancio alla stessa maniera
di quello a sezione quadra (4). Durante
l'uso dell'adattatore per viti a brugola
deve essere necessariamente impiegato
il corrispondente braccio di reazione (8).
Collegare la coppia di tubi flessibili di
sicurezza 3,5:1 Enerpac serie THC-700
(10) al giunto girevole (2).
AVVERTENZA: Vedere la figura a pagina
58 per il corretto collegamento delle tubazioni
fra chiave e pompa.
10
F
E
D
C
B
53
A
9
8
9
A
B
C
D
E
F
