14
Anschluss der Bedienstation
115-V-Netzkabel
(115-V-Version abgebildet)
4x Ø 0,38 [9,6] Montagelöcher
M8 SHCS (abgebildet)
Vom Benutzer
einstellbares
Überdruckventil
.250-18 NPTF
Anschluss
„GA“ für das
Druckmessgerät
.375-18 NPTF
Vorlauf-/
Rücklaufanschluss
.250-18 NPTF Anschluss „GP“ für
das Pumpendruckmessgerät
(24-V-Version abgebildet)

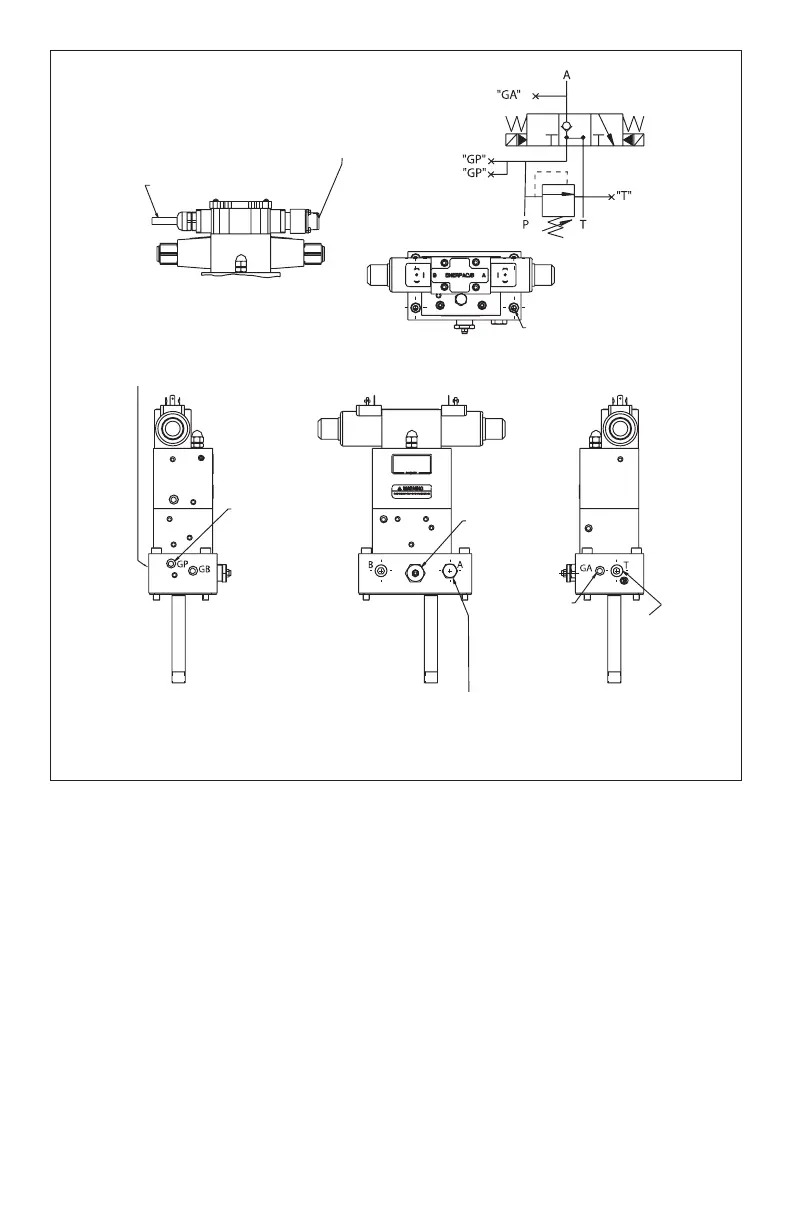

Abb. 3, 3-Wege-Ventil, Pumpe montiert VE33/VE33-115
.375-18 NPTF
Hilfstankrück-
führung „T“
.250-18 NPTF
Anschluss „GP“ für
das
Pumpendruckmessgerät
