.375-18 NPTF
auxiliary tank
return “T”
Collegamento della stazione di comando
Cordone di alimentazione a 115 V
(mostrata la versione a 115 V AC)
4x Ø .38 [9.6] fori di
montaggio M8 SHCS
(mostrati)
Usare una
valvola di
scarico
regolabile
Raccordo "GA"
per manometro
0.250-18 NPTF
Raccordo di
avanzamento
0.375-18 NPTF
Raccordo ritorno
0.375-18 NPTF
Raccordo "GP"
per manometro
pressione
pompa 0,250-
18 NPTF
Raccordo "GP"
per manometro
pressione
pompa 0,250-
18 NPTF
Raccordo "GB"
per manometro
0.250-18 NPTF
(mostrata la versione 24 V DC)

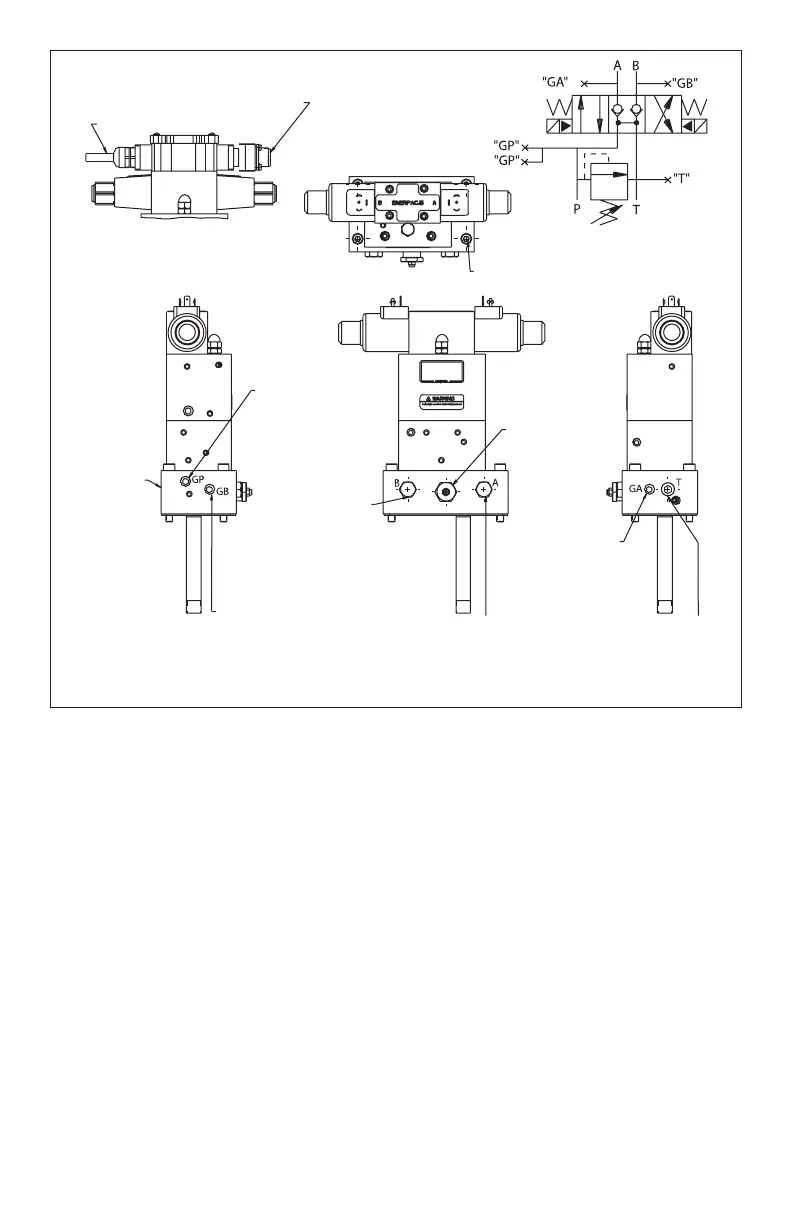

Fig. 2, valvola a 4 vie, pompa montata VE43/VE43-115
Ritorno "T"
ausiliario al
serbatoio
0.375-18 NPTF
