Enerpac VE33 - Page 24

24
Conexión de la central de control
Cable de alimentación de 115 voltios
DC6164.950 (se muestra la versión 115V CA)
Orifi cios de montaje (4) de
0,38 pulg. (9,6 mm) de diám.
para tornillos Allen M8 x 60
mm (mostrados)
Válvula de
descarga
ajustable por el
usuario
Toma
“GA” para
manómetro,
rosca NPTF
0,250-18
Toma avance /
retroceso, rosca
NPTF 0,375-18
Toma “GP” para manómetro de la
bomba, rosca NPTF 0,250-18
(24VDC version shown)

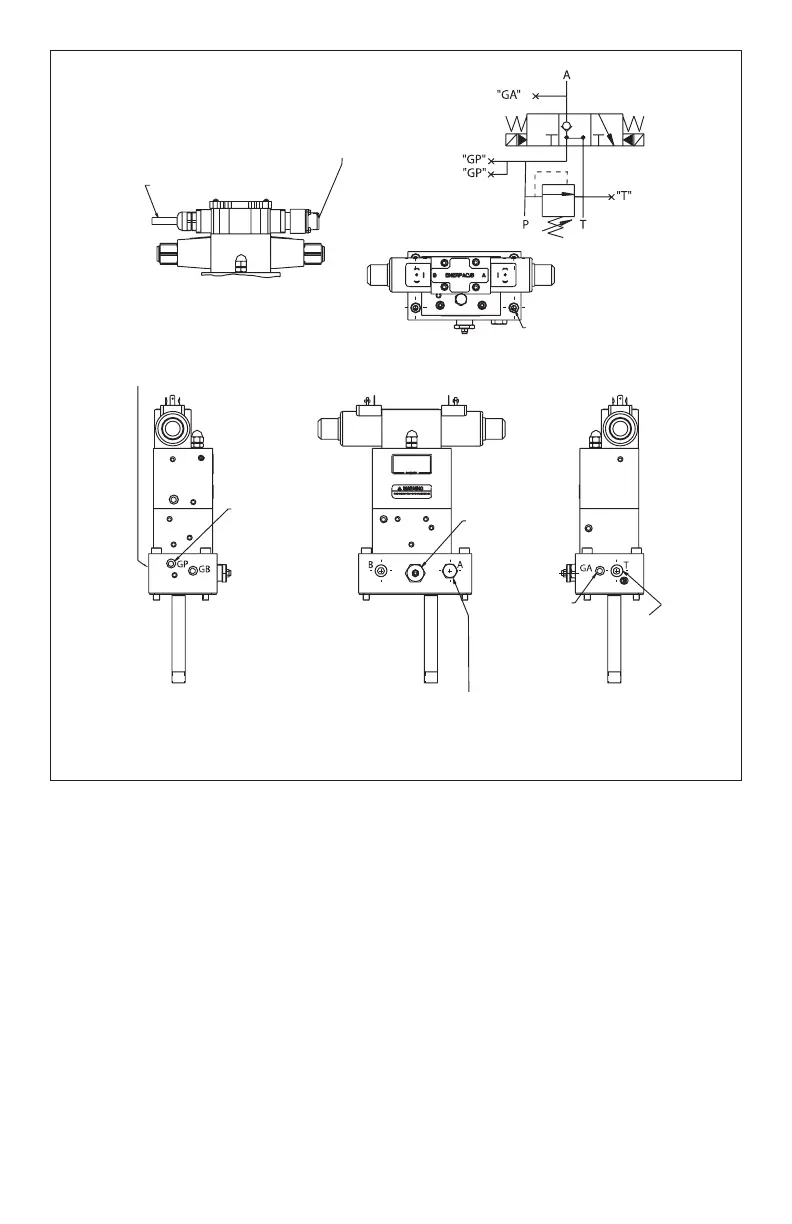

Fig. 3, válvula de 3 vías, montada sobre la bomba, modelo VE33/VE33-115
Retorno auxiliar
“T” al tanque,
rosca NPTF
0,375- 18
Toma “GP” para
manómetro de la
bomba, rosca NPTF
0,250-18
