.375-18 NPTF
auxiliary tank
return “T”
Bedieningsstationaansluiting
115 volt power cord
(115 V AC-versie afgebeeld)
4x ø 9,6 mm montagegaten
M8 SHCS (afgebeeld)
Instelbaar
drukbegrenzings
ventiel
. 1/4”-18 NPTF-
meetpoort “GA”
3/8”-18 NPTF
Drukpoort A
3/8”-18 NPTF-
retourpoort B
1/4”-18 NPTF-
pompdruk-
meetpoort “GP”
1/4”-18
NPTF-
pompdruk-
meetpoort
“GP”
1/4”-18 NPTF-
meetpoort “GB”
(24 V DC-versie afgebeeld)

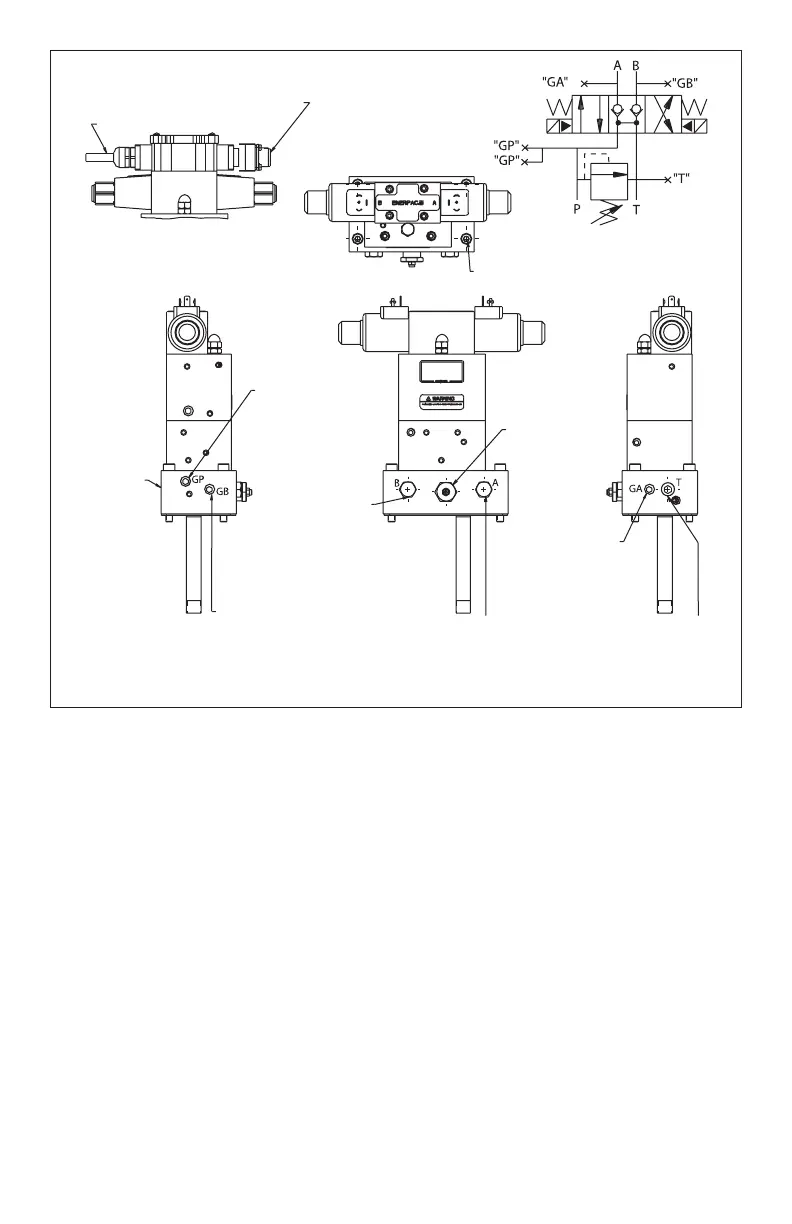

Figuur 2, 4-weg stuurventiel, op pomp gemonteerde VE43
3/8”-18 NPTF-
hulptankretour
“T”
