控制站连接
115 伏电源线
伏电源线
4x Ø .38 [9.6] 安装孔
M8 X 60 SHCS（如图
所示）
使用可以调
节的泄压阀
.250-18
NPTF 测压
口“GA”
.375-18 NPTF
后退口
.250-18 NPTF 泵压力计测压口“GP”
（显示的是 24VDC 型）

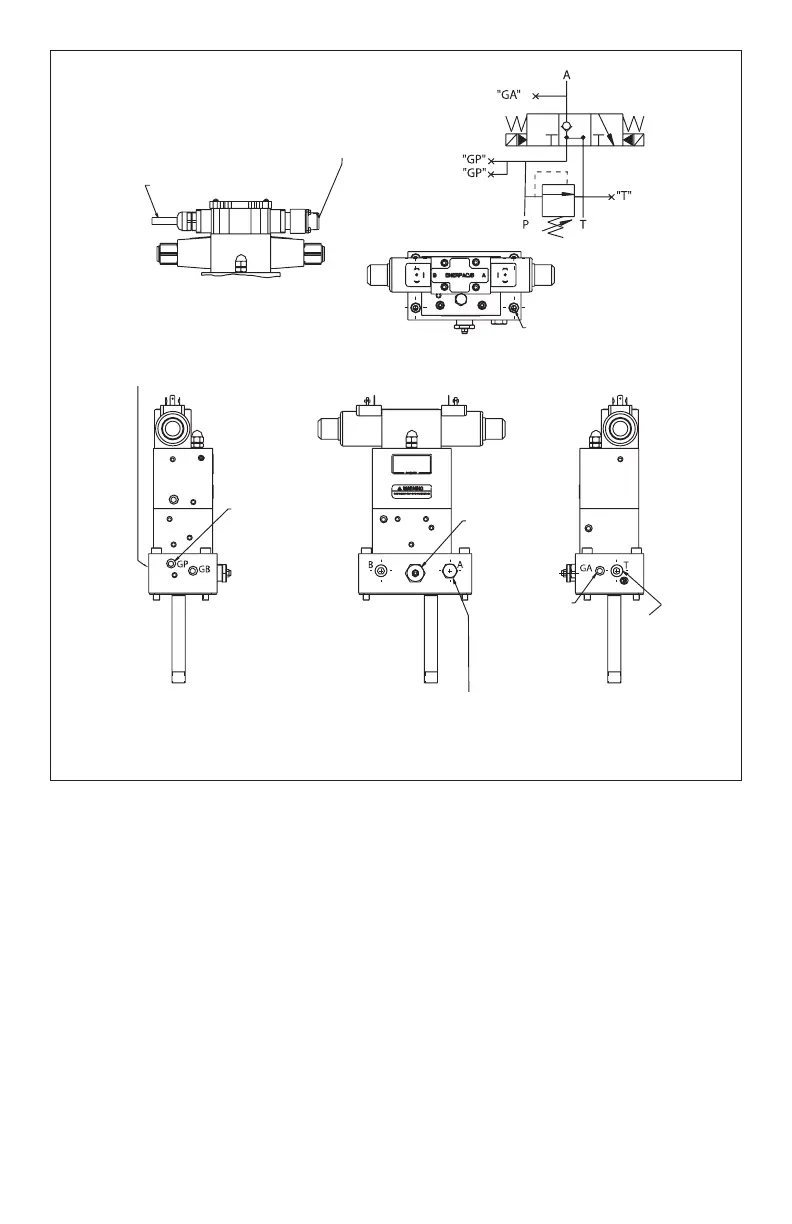

图 3、安装有 3 通阀、泵的 VE33/VE33-115
.375-18 NPTF
辅助回油
口“T”
.250-18
NPTF 泵
压力计测压
口“GP”
