INSTALLATIE Q-RELAIS (eenfasig)
VOORBEREIDING
In Enphase-installaties fungeert het eenfasige Q-relais (relaiscontroller
van netwerksysteem) als een galvanisch ontkoppelingsapparaat. Dit is
ontworpen voor eenfasig gebruik en is voorzien van ingebouwde scha-
kelaars. Tijdens gespeciceerde abnormale toestanden, ontkoppelt het
Q-relais de Enphase-micro-omvormers van het wisselstroomnetwerk, en
wanneer de spanning weer normaal is en de netfrequentie zich binnen
het aanvaardbare bereik bevindt, verbindt het Q-relais de micro-omvor-
mers weer met het wisselstroomnetwerk. Het Q-relais heeft ingebouwde
detectiemogelijkheden die de gelijkstroominjectie kunnen detecteren die
is vereist volgens de VDE V 0126-1-1-vereisten.
Het Q-relais werkt samen met de Envoy-S om te voldoen aan de nood-
zaak tot het verbreken van de lijn- en neutraalgeleiders op basis van de
netwerkvereisten. Zie de volledige installatie-instructies voor de Enphase
Envoy-S en/of de Enphase-micro-omvormers op: enphase.com/support.
Het is een aanbevolen procedure om het Q-relais te installeren wanneer
de Envoy-S wordt geïnstalleerd en voordat u het systeem in gebruik stelt.
Het Q-relais is geschikt voor IP-20. U moet deze in een tegen de omge-
ving beschermde behuizing plaatsen. Dit is gewoonlijk een groepenkast.
VEILIGHEID
BELANGRIJKE VEILIGHEIDSINSTRUCTIES.
BEWAAR DEZE INFORMATIE.
Volg alle veiligheids- en montage-instructies bij het installeren
van het Q-relais.
Veiligheidsinstructies
+
GEVAAR: risico op elektrische schokken. Risico op brand.
Probeer het Q-relais niet te repareren. Het Q-relais bevat
geen onderdelen die door de gebruiker kunnen worden on-
derhouden. Wanneer u het Q-relais wijzigt of opent, vervalt
de garantie. De garantie wordt ongeldig wanneer de kap is
verwijderd. Indien het Q-relais niet functioneert, neemt u
contact op met de Enphase-klantenondersteuning (http://
enphase.com/global/contact/).
+
GEVAAR: risico op elektrische schokken. Open of ontkop-
pel altijd het circuit van het stroomverdelingssysteem (of
service) van het gebouw voordat u het Q-relais installeert
of onderhoudt.
+
GEVAAR: risico op elektrische schokken. Gebruik
Enphase-apparatuur nooit op een manier die niet door
de fabrikant is aangegeven. Dit kan dodelijk zijn of letsel
toebrengen aan personen. Daarnaast kan de apparatuur
beschadigd raken.
+
GEVAAR: risico op elektrische schokken. Wees u ervan
bewust dat u bij het installeren van deze apparatuur het
risico loopt op elektrische schokken. Schakel de stroom
eerst volledig uit bij de hoofdschakelaar voordat u het
Q-relais plaatst.
+
GEVAAR: risico op elektrische schokken. Risico op brand.
Alleen gekwaliceerd personeel mag het Q-relais nakijken
op problemen, installeren en vervangen.
*
WAARSCHUWING: Lees alle instructies en waarschuwing-
sopmerkingen in de technische beschrijving en op het
Q-relais voordat u het Q-relais installeert en gebruikt.
*
WAARSCHUWING: risico op beschadiging van apparatuur.
Indien u het Q-relais in een behuizing installeert, kiest dan
een locatie waarop de omgevingstemperatuur tussen -40º
C en 50º C blijft.
✓
OPMERKING: voer alle elektrische installaties uit in over-
eenstemming met alle van toepassing zijnde nationale en
lokale elektrische voorschriften.
✓
OPMERKING: Installeer een circuitonderbreker voor rest-
stroom als nationale voorschriften dat vereisen.
✓
OPMERKING: Installeer het Q-relais volgens de instructies
in deze handleiding voor een optimale betrouwbaarheid en
om te voldoen aan de garantievereisten.
A
Hz
Q RELAY
TEST
B
C
D
I1●
I1
I2●
I2
I3●
I3
I1●
I1
I2●
I2
I3●
I3
1 / 5 2 / 6 3 / 7 4 / 8
NO
RefGen
Com / DRM Ø
C
Production Consumption Digital Input Relay
PD, B300
OVC II
CU, 2.5 mm
2
, 75C
MEAS CAT III
OVC III
L1 L2
L3
N
0
1
2
3
4
5
6
7
8
AU/NZ: DRM Port
N: blue
L: brown
LED1
LED2
Enphase Energy, 1420 N. McDowell Blvd., Petaluma, CA 94954, VS.
© 2018 Enphase Energy. Alle rechten voorbehouden.
Enphase-klantenondersteuning: http://enphase.com/global/contact
INSTALLATIE
+
GEVAAR! risico op elektrische schokken. Schakel de stroomvoorzie-
ning altijd uit voordat u begint met bedraden.
A ) Installeer de Enphase Envoy-S volgens de stappen 1 - 4 van de Enphase
Envoy-S Verkorte handleiding.
B ) Installeer het Q-relais in een beschermde omgeving (zoals een groepen-
kast) op een DIN-rail van 35 mm in de buurt van de Envoy-S.
C ) Verbind de lijngeleider en neutraalgeleider vanaf het PV-systeem met
de onderste aansluitpunten van het Q-relais, zodat de neutraal zich op
het linkeraansluitpunt en de lijn zich op het rechteraansluitpunt bevindt.
D ) Sluit een neutraalgeleider vanaf het aansluitpunt linksboven van het
Q-relais aan op de verzamelrail voor de neutraal.
E ) Sluit een lijngeleider vanaf het aansluitpunt rechtsboven op het Q-relais aan
op een voor IEC/AS/NZS 60947-2 goedgekeurde circuitonderbreker die
maximaal geschikt is voor 20 A. De circuitonderbreker moet zich op een
geschikte locatie bevinden en eenvoudig bereikbaar zijn. Deze moet ook
worden gemarkeerd als het ontkoppelende apparaat voor het PV-systeem.
F ) Zet het systeem onder spanning.
G ) Bij het inschakelen moeten de LED‘s beide groen worden om aan te
geven dat de wisselstroomspanning en de frequentie zich binnen de spe-
cicatie van de netwerkcode bevinden. Zie de tabel met LED-statussen.
H ) Gebruik de Enphase Installer Toolkit om een netwerkproel te verzenden
naar het Q-relais en de micro-omvormers, zoals is beschreven in Stap 5
van de Verkorte handleiding Envoy-S.
LED-statussen
LED nr. 1
(spanning)
LED nr. 2
(Hz, DCI)
Beschrijving Toestand Relais
UIT UIT Wisselstroom op aansluitpunten te laag Uitgeschakeld; buiten
werking
OPEN
GROEN
(continu)
X Fasespanning binnen bereik -- --
ROOD
(continu)
X Er is bij één of meer spanningsrichtwaar-
den een time-out opgetreden of er is niet
voldaan aan een herverbindingswaarde
Storing OPEN
GROEN
(continu)
GROEN
(continu)
Spanning, frequentie binnen bereik
en DCI, indien gebruikt, bevindt zich
onder storingsniveaus
Normaal GESLOTEN
X GROEN
(continu)
Lijnfrequentie (en DCI, indien gebruikt)
bevinden zich binnen de limieten
-- --
X ROOD
(continu)
Er is time-out van de netwerkfrequen-
tie opgetreden of er is niet voldaan
aan een herverbindingswaarde
Storing OPEN
ROOD
(knippert)
ROOD
(knippert)
Geen proel ingesteld; apparaat niet
gecongureerd
Storing OPEN
ROOD
(continu)
ROOD
(continu)
Testknop in gebruik Testschakelaar status om-
schakelen

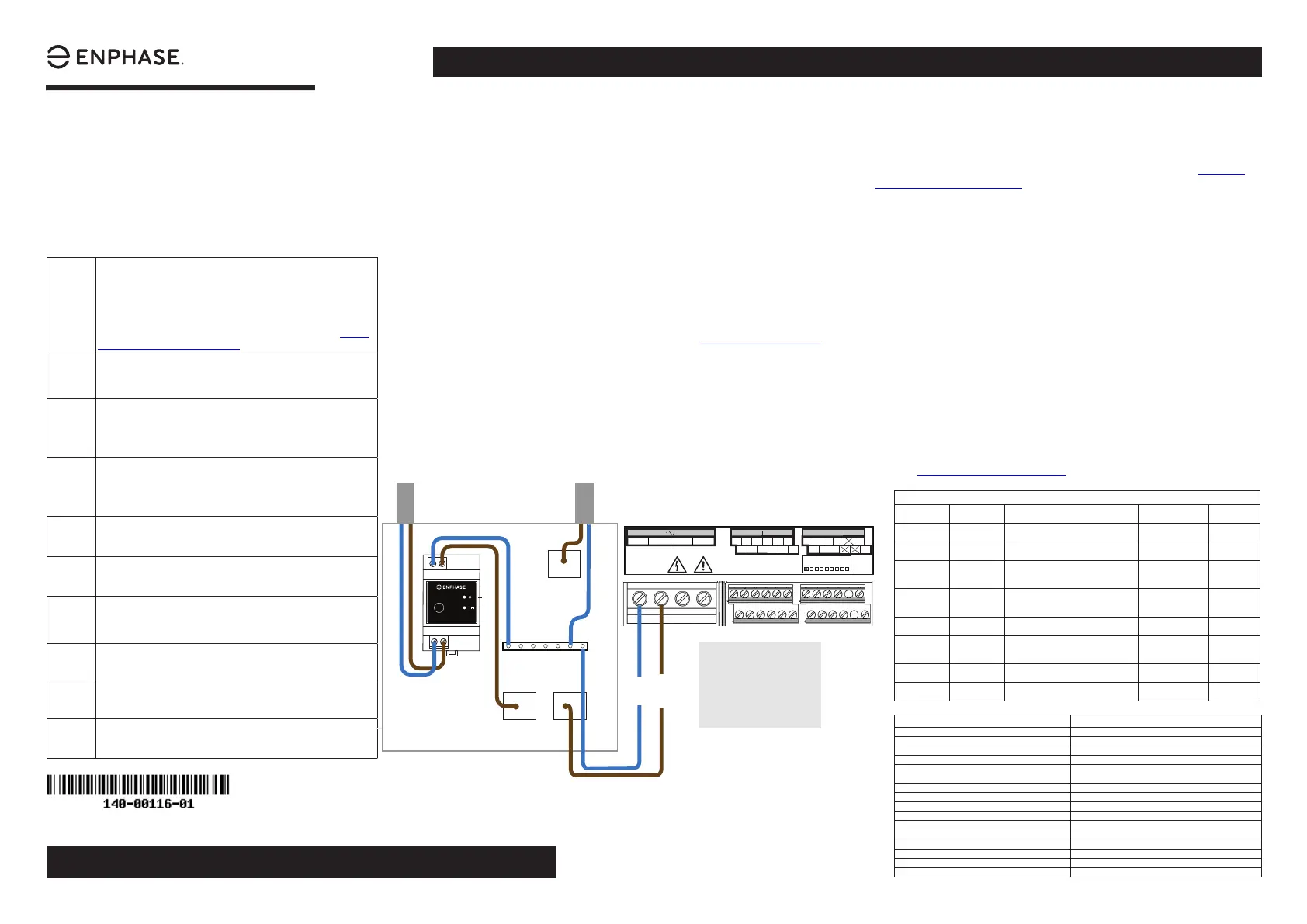

Bedradingsdiagram
Specicaties
Overspanningscategorie III
Vervuilingsgraad 2
Gebruiksbereik wisselstroomspanning voor voeding 230 tot 240 Vrms
Nominale ingangsfrequentie 50 Hz
Verwervingsduur frequentie en spanning op
geldige ingang gedurende normaal bedrijf
100 ms (5 lijncycli bij 50 Hz)
Uitgang 2-polig relais dat normaal open is (L1 en N)
Uitgangsvermogensfactor 4,8 kVA
Uitgangsvermogen (standaard) 230 tot 240 V wisselstroom, 20 A
Stroomverbruik 10 VA
Geleide en uitgestraalde EMI IEC 61326-1, BS EN 61000-3-2, BS EN 61000-3-3, BS
EN 50065-1, BS EN 50065-2-2
Bereik bedrijfstemperatuur -40 °C tot 50 °C
IP-classicatie IP 20 (moet zich in een beschermde omgeving bevinden)
Relatieve vochtigheid 0 tot 95 niet-condenserend
Voldoet aan IEC 61010
Toets:
A: Uitvoer van systeem
B: Vanaf netwerk
C: Aansluitpunten Envoy-S
D: Groepenkast
