39
ICÔNES ÉTAT
Les icônes État s’affichent sur l’écran Bureau et transmettent une information opérationnelle et de diagnostic. Les icônes sont décrites dans
la table ci-dessous.

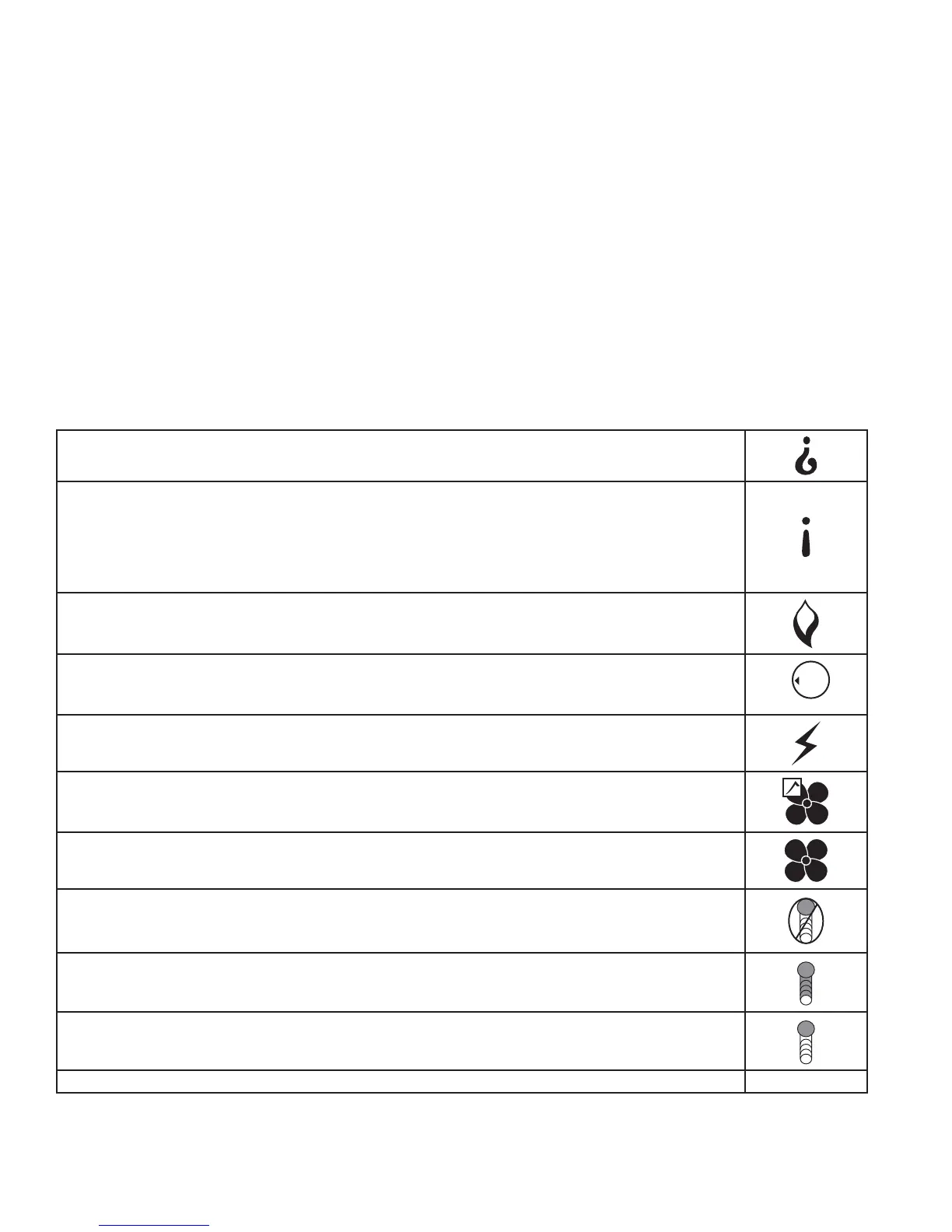

TABLE 12 – ICÔNES ÉTAT
Icône Description
La température de l’eau dans le réservoir a baissé. La zone grisée de l’icône de thermomètre animée s’élèvera et se
baissera en réponse à la température de l’eau dans le réservoir de stockage telle que détectée à partir de la sonde de
température.
La température de l’eau dans le réservoir a atteint le point de consigne de fonctionnement. Le système de commande
entre en mode Stand-by.
La commande est incapable d’initier un cycle de chauffage. Cela se produira à chaque fois qu’une condition d’anomalie
est détectée par le système de commande ou que le chauffage de l’eau est désactivé lorsque l’interrupteur marche/arrêt
du chauffage de l’eau est à arrêt, ou que le chauffage de l’eau est désactivé suite à une désactivation d’une connexion
externe.
Le ventilateur d’air de combustion est activé.
Les contacts du manostat du ventilateur se sont fermés. La coche est une confirmation visuelle de la fermeture des
contacts.
L’allumeur est activé.
GAS
OFF
O
N
Le régulateur de gaz de 24 volts est mis sous tension.
Le système de commande a détecté une flamme au brûleur principal à partir du détecteur de flamme.
Le système de commande a déclaré une condition d’anomalie et doit être inspecté/réparé par un technicien de service
qualifié. Des détails des messages de défaillance peuvent être vus dans le menu Défaillance de courant. L’opération de
chauffage est désactivée (verrouillée) tant que la condition qui a causé la défaillance n’est pas rectifiée. L’interrupteur
d’activation/désactivation du chauffage de l’eau doit être arrêté et remis en marche pour réinitialiser le système de
commande.
REMARQUE : Faire passer l’interrupteur d’activation/désactivation du chauffage de l’eau d’arrêt à marche ne réinitialisera
pas le système de commande si la condition qui a causé l’anomalie n’est pas rectifiée.
Le système de commande a déclaré une condition d’alerte et doit être inspecté/réparé par un technicien de service
qualifié. Le chauffe-eau continue de fonctionner pendant une condition d’alerte.
