38
L’ÉCRAN DE BUREAU
Pendant le fonctionnement normal, le système de commande
affichera l’écran Bureau sur le LCD qui est l’écran par défaut. Le
système de commande revient à l’écran Bureau en l’absence de
condition de Défaillance ou d’Alerte active ou bien en l’absence
d’entrée utilisateur pendant plusieurs minutes.
• L’information sur le fabricant et le modèle de chauffe-eau s’affiche
dans la barre de titre en haut de l’écran Bureau. Les titres de
menu s’affichent dans la barre de titre lors de la navigation des
menus du système de commande.
• Le point de consigne de fonctionnement est aussi affiché sur
l’écran Bureau. Le point de consigne de fonctionnement est la
température à laquelle le système de commande maintient l’eau
à l’intérieur du réservoir de stockage.
• En-dessous du point de consigne de fonctionnement se trouve la
ligne État. La ligne d’État affiche l’état de fonctionnement courant
du système de commande en temps réel. Voir « Table 13 - États
de fonctionnement » pour une description des différents états de
fonctionnement.
• L’écran Bureau affiche également des Icônes État animées
pour transmettre une information opérationnelle, voir « Table 12
- Icônes État » pour une liste complète et une description des
icônes d’état.
VUE D’ENSEMBLE
Les chauffe-eau couverts dans ce manuel sont munis d’un système
de commande électronique pour réguler la température de l’eau
à l’intérieur du réservoir de stockage. Les cycles de chauffage
et l’allumage sont gérés par le système de commande. L’ECO
(coupure d’énergie), le détecteur de flamme, les manostats et la
sonde de température sont contrôlés par le système de commande.
Le ventilateur d’air de combustion, l’allumeur et le régulateur de gaz
de 24 volts sont tous alimentés par le système de commande.
Les composants principaux du système de commande sont un UIM
(module interface-utilisateur) et un CCB (tableau de commande
principal). L’UIM se situe en haut sur le devant du chauffe-eau. Le
CCB est monté sur le chauffe-eau à l’intérieur d’une armoire de
protection.
NAVIGATION DU SYSTÈME DE COMMANDE
Tous les paramètres d’information opérationnelle et d’utilisateur
sont affichés et accédés à partir de l’UIM. L’UIM abrite l’écran ACL
(affichage à cristaux liquides) du système de commande et cinq
boutons d’entrée utilisateur à action instantanée (à rappel); un
bouton vers le haut, un vers le bas et trois (3) boutons opérationnels
multifonctions sous l’ACL, voir la Figure 35.
BOUTONS D’ENTRÉE UTILISATEUR
• Les boutons vers le haut et le bas sont utilisés pour naviguer les
menus et ajuster les paramètres utilisateur.
• Les boutons opérationnels sont utilisés pour entrer dans/quitter les
menus, sélectionner les commandes de menu, activer les modes
de réglage et confirmer ou annuler les nouveaux paramètres
utilisateur. Les boutons opérationnels sont multifonctionnels, leur
fonction actuelle est définie par le texte apparaissant directement
au-dessus de chaque bouton sur l’écran LCD.
Operating Set Point 120°F
Status: Heating
MENU HELP
GAS
OFF
O
N
MANUFACTURER / MODEL INFORMATION
ffichage
d’informations
sur écran LCD
Icônes état
3 boutons opérationnels :
entrer/quitter menus,
sélectionner commandes
de menu, activer modes
d’ajustement, confirmer,
annuler changements.
Boutons Up et Down
(vers le haut et vers le
bas) : naviguer menus,
régler paramètres d’utilisateur
Barre de titre
Les boutons opérationnels sont multifonctionnels. Leur fonction actuelle est
définie par le texte apparaissant directement au-dessus de chaque
bouton sur l’écran LCD.
UIM (module interface-utilisateur)
Écran de bureau illustré
UP
DN

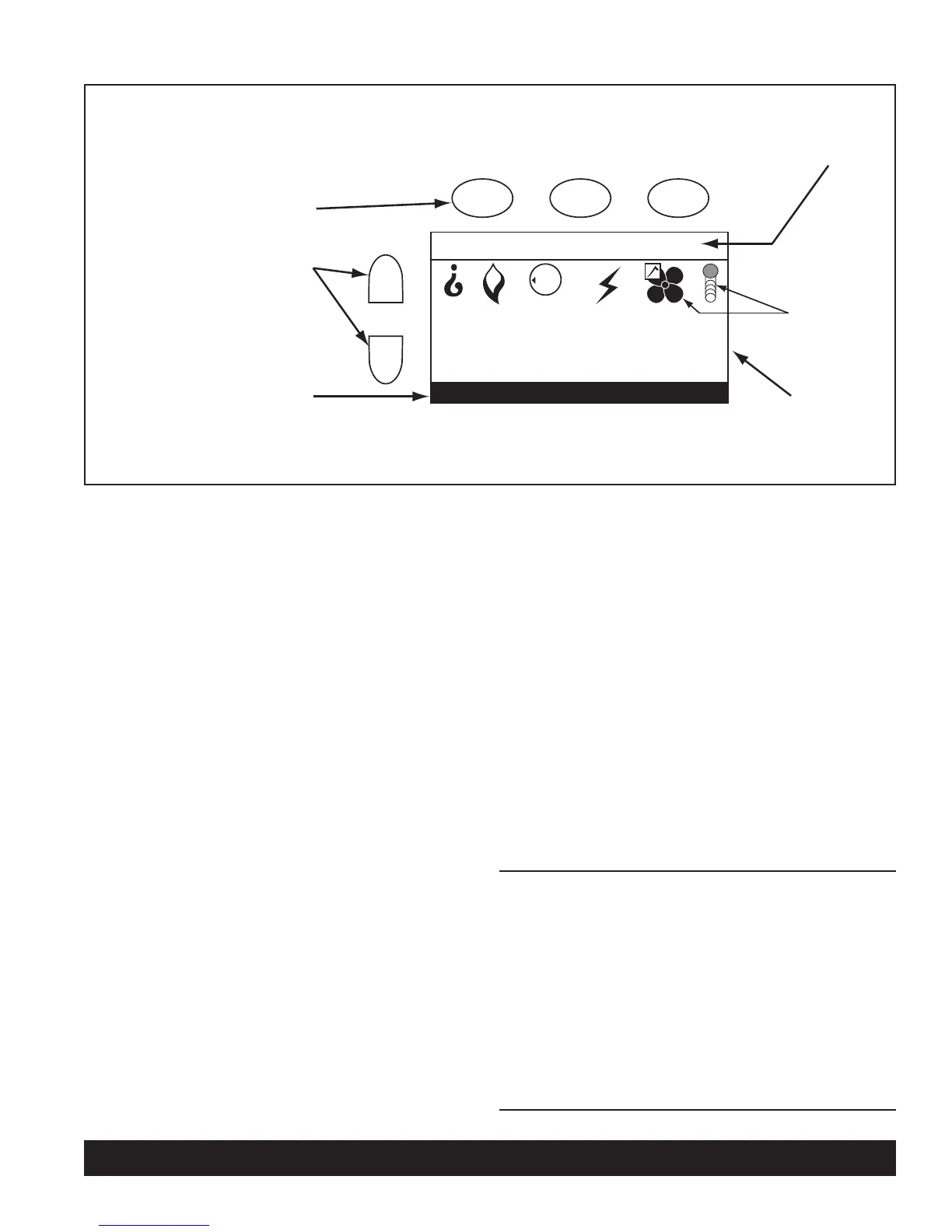

Figure : 35
FONCTIONNEMENT DU SYSTÈME DE COMMANDE
