Enviro 6G50100 series User Manual

31

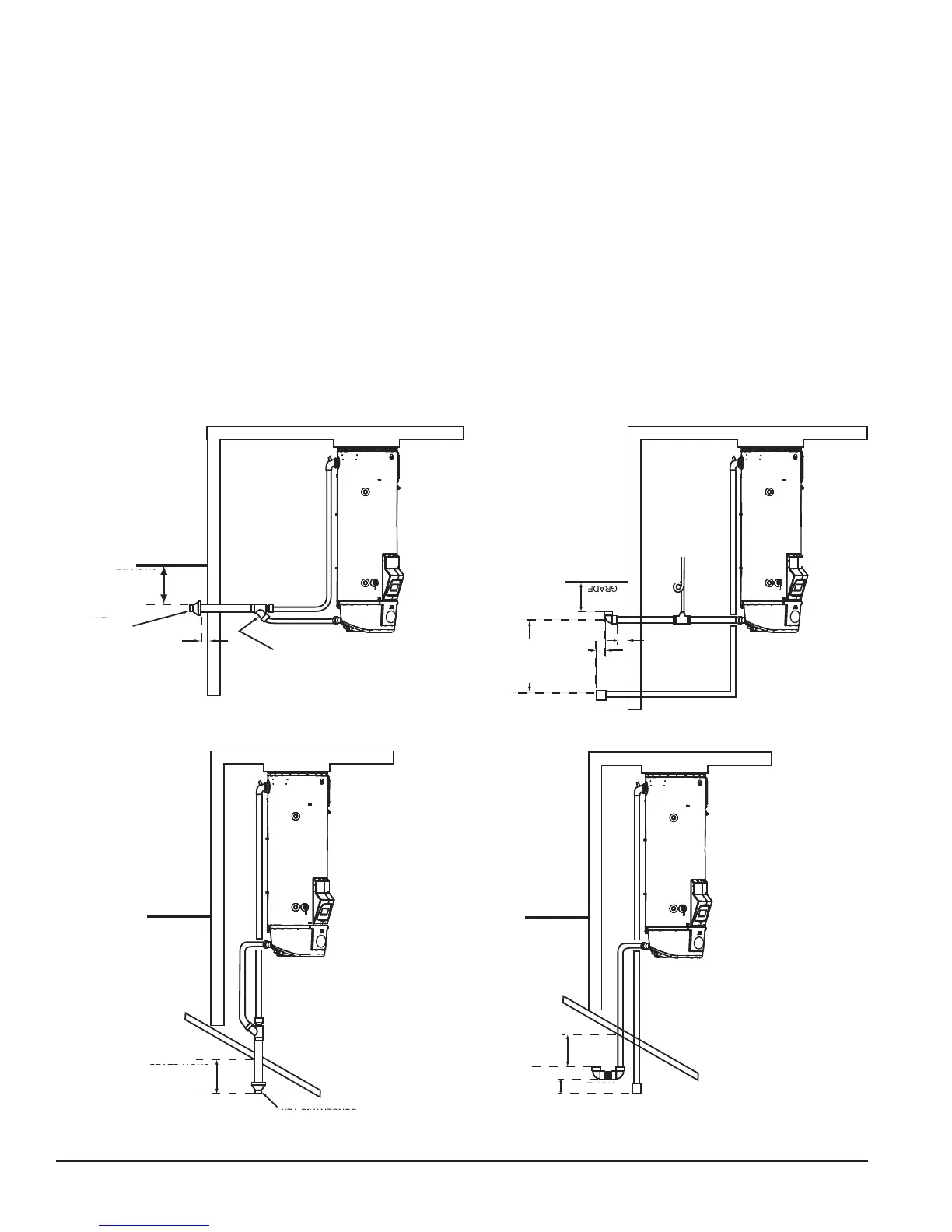

12” MINIMUM CLEARANCE ABOVE HIGHEST
ANTICIPATED SNOW LEVEL
12” MINIMUM CLEARANCE
ABOVE HIGHEST ANTICIPATED
SNOW LEVEL
24” MINIMUM SEPARATION. EXHAUST
MUST BE AT SAME LEVEL OR ABOVE
INTAKE TERMINAL.
Figure : 20
Figure : 22 Figure : 23
Figure : 21
SCHÉMA VENTILATION DIRECTE
ÉVACUATION
MINIMUM 15,2 cm (6 po)
ARRIVÉE
DÉGAGEMENT MINIMUM DE 30,5 cm (12 po) AU DESSUS
DU PLUS HAUT NIVEAU DE NEIGE ANTICIPÉ
TOIT
NIVEAU DU SOL
DÉGAGEMENT MINIMUM DE 30,5 cm
(12 po) AU DESSUS DU PLUS HAUT
NIVEAU DE NEIGE ANTICIPÉ
TOIT
NIVEAU DU SOL
DÉGAGEMENT MINIMUM DE 30,5 cm
(12 po) AU DESSUS DU PLUS HAUT
NIVEAU DE NEIGE ANTICIPÉ OU DU SOL
SÉPARATION MINIMUM DE 61 cm (24 po)
L’ÉVACUATION DOIT ÊTRE AU MÊME
NIVEAU OU AU DESSUS QUE LE TERMINAL
D’ENTRÉE
MINIMUM
2,5 cm (1 po)
MAXIMUM 2,5 cm
(1 po)
PURGEUR
(EN
OPTION)
AU DRAIN
IMPORTANT : LE POINT
D’ENTRÉE DOIT FAIRE FACE
VERS LE HAUT
MAXIMUM 2,5 cm (1 po)
VENTILATION
CONCENTRIQUE
DÉGAGEMENT MINIMUM DE
30,5 cm (12 po) AU DESSUS DU
PLUS HAUT NIVEAU DE NEIGE
ANTICIPÉ OU DU SOL
NIVEAU DU
SOL
VENTILATION À PAROI
LATÉRALE
VENTILATION CONCENTRIQUE
ÉVENT DE TOIT
