INSTALLATION D’UNE BOUCHE DE VENTILATION
VERTICALE
AVEC UNE TERMINAISON À TRAVERS UN TOIT, LES
SPÉCIFICATIONS SUIVANTES AU SUJET DE L’EMPLACEMENT
DU TERMINAL DOIVENT ÊTRE SUIVIES.
1. Fournir un support adéquat pour tous les tuyaux qui sont en
saillie à travers le toit.
2. Les terminaisons verticales sur le toit doivent être scellées
dans un fourreau protecteur ou un solin équivalent.
3. La terminaison d’entrée d’air et la terminaison d’évacuation
d’air doivent pénétrer le même côté du toit.
4. Prévoir au moins 61 cm (24 po) entre l’axe central de la
terminaison d’entrée d’air et entre l’axe central de la terminaison
d’évacuation d’air. Voir Figure 17 et Figure 18.
INSTALLATION SUR TOIT-TERRASSE
Pour les installations sur toits-terrasses, les terminaisons d’entrée
d’air et d’évacuation d’air doivent être au moins à 61 cm (24 po)
au-dessus de tout parapet, mur vertical ou toute structure à moins
de 3 m (10 pi) horizontalement. Voir Figure 19.
FOURREAU DE
PLOMBERIE (TYP)
LES DEUX TUYAUX
MINIMUM 61 cm
(24 po)
BOUCHE
D’ENTRÉE
D’AIR
A&B : 30,5 cm (12 po) AU
DESSUS DU TOIT OU DU
NIVEAU DE NEIGE ANTICIPÉ
BOUCHE DE
VENTILATION
D’ÉVACUATION
D’AIR

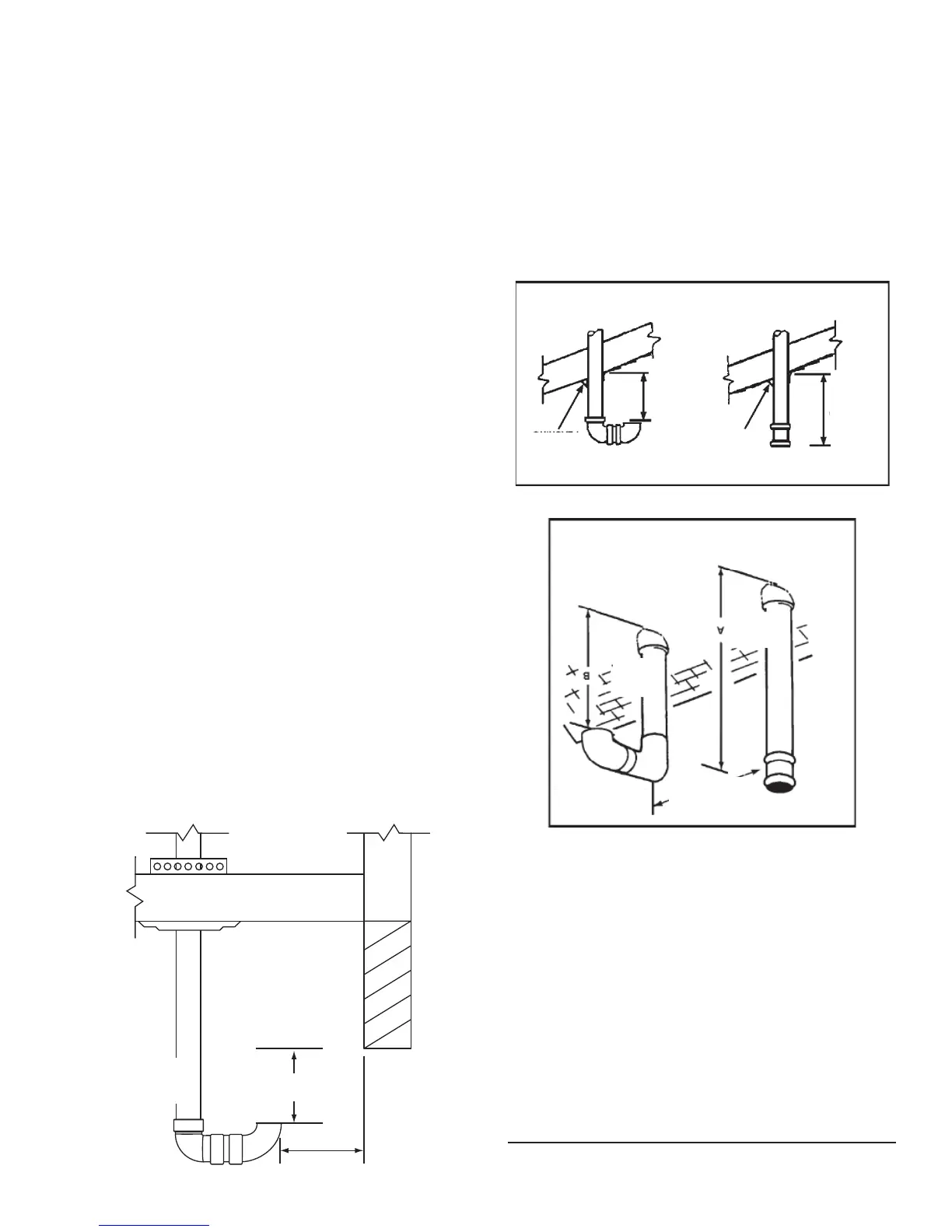

TERMINAISON DE VENTILATION VERTICALE
Figure : 17
BOUCHE DE VENTILATION D’ÉVACUATION D’AIR
BOUCHE D’ENTRÉE D’AIR
30,5 cm
(12 po)
AU-DESSUS
DES CHUTES
DE NEIGE
MOYENNES
30,5 cm (12 po)
AU-DESSUS
DES CHUTES
DE NEIGE
MOYENNES
CLIGNOTEMENT
CLIGNOTEMENT
TOUS LES MODES
REMARQUE : Un mur avec une bouche d’entrée d’air ou des installations avec
ventilation verticale sont nécessaires pour des unités à ventilation directe.
Figure : 18
LA OU LES TERMINAISONS
D’AIR D’ADMISSION ET/OU DE
VENTILATION DOIVENT SE
TROUVER À UN MINIMUM DE
61 cm (24 po) AU-DESSUS DE
TOUT PARAPET, DE TOUTE
PAROI VERTICALE OU DE TOUTE
STRUCTURE DANS LES
3 m (10 pi) HORIZONTALEMENT.
DÉGAGEMENT DES TOITURES-TERRASSES
DES TERMINAISON(S) VERTICALE(S)
AIR D’ADMISSION ET/OU VENTILATION (ÉCHAPPEMENT)
HAUTEUR MINIMUM DE
61 cm (24 po) AU-DESSUS
SI MOINS DE
3 m (10 pi)
REMARQUE :
TERMINAISON
D’ENTRÉE D’AIR
ILLUSTRÉE ICI
Figure : 19
