Instalação Eléctrica para a porta RS-232 In
Utilize um cabo cruzado RS-232C.
• Nome do sinal
• Protocolo de comunicação
Predefinição de taxa de baud: 9 600 bps, Comprimento de dados: 8 bits,
Paridade: nenhuma, Bit de paragem: 1 bit, Controlo de fluxo: nenhum
Porta LAN RJ45 (apenas 100Base-TX)
Porta RS-232 In Mini D-Sub de 9 pinos (macho)/Comprimento máximo do
cabo: 5 m (16,5 pés) (cabo cruzado)
Porta Wired-IR In Mini jack estéreo (3,5 Φ)/Comprimento máximo do cabo:
20 m (65,6 pés)
Fonte de energia
(Adaptador CA)
100 a 240 V CA ±10% 50/60 Hz
Corrente
(ELPHD01)
11 V CC
Consumo de
energia
Em funcionamento: 6 W
Em espera: 0,48 W
Ambiente de
funcionamento
Temperatura: +5 a +35°C (41 a 95 °F)
Humidade: 20 a 80% (sem condensação)
Ambiente de
armazenamento
Temperatura: -10 a +60°C (14 a 140 °F)
Humidade: 10 a 90% (sem condensação)
Dimensões
(L x A x P)
102 x 25 x 102 mm (4 x 1 x 4 polegadas); não incluindo
peças de projecção
Peso Aprox. 280 g
Itens incluídos HDBaseT Transmitter, adaptador CA, cabo de corrente, fio
de terra

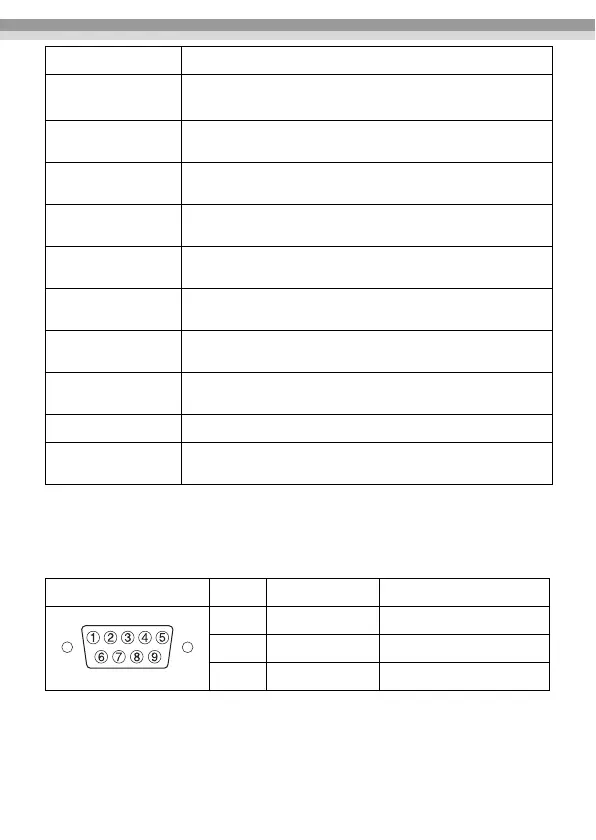

Conector Pino Nome do Sinal Função
2 RD Recepção de dados
3 TD Transmissão de dados
5 GND Ligação à terra do sinal
