EQUATION FS1 SL10 - Installazione; Manutenzione; Pezzi DI Ricambio

INTRODUZIONE
Questa stazione di filtrazione si installa sull'arrivo generale di acqua fredda. Prevedere le distanze ne-
cessarie per il montaggio e la sostituzione degli elementi filtranti. La stazione teme il gelo e l'esposizione
prolungata in piena luce.
Lasciare uno spazio di almeno 10 cm sotto la stazione per la manutenzione. In caso di pressione elevata
superiore a 4 bar, installare un riduttore di pressione prima del filtro.
INSTALLAZIONE
Si raccomanda di installare all'entrata e all'uscita della stazione una valvola di chiusura (∅ 3/4").
1 - Montare la staa sulla stazione rispettando il senso di circolazione dell'acqua.
2 - Avvitare le valvole alla stazione dopo aver applicato il nastro sigillante (Teflon, PTFE) sulle filettature.
Avvitare il corpo del raccordo alle valvole.
3 - Individuare la posizione del taglio sul tubo di scarico dell'acqua.
4 - Chiudere la presa d'acqua e evacuare la pressione aprendo un rubinetto.
Chiudere poi questo rubinetto e tagliare il tubo con l'attrezzo adatto.
5 - Infilare il dado e poi l'anello del raccordo su ciascuna estremità del tubo.
6 - Posizionare temporaneamente la stazione sul tubo e tracciare la posizione delle viti di fissaggio del supporto.
7 - Eettuare i fori.
8 - Inserire tasselli adatti alla parete.
9 - Fissare il supporto alla parete con viti appropriate.
10 - Stringere i raccordi per garantire la tenuta stagna.
11 - Svitare il portafiltro con la chiave fornita.
12 - Posizionare la cartuccia nel portafiltro e avvitare a mano (mai con la chiave).
13 - Aprire delicatamente la presa d'acqua e controllare l'assenza di perdite. Ristringere i raccordi in caso di perdite.

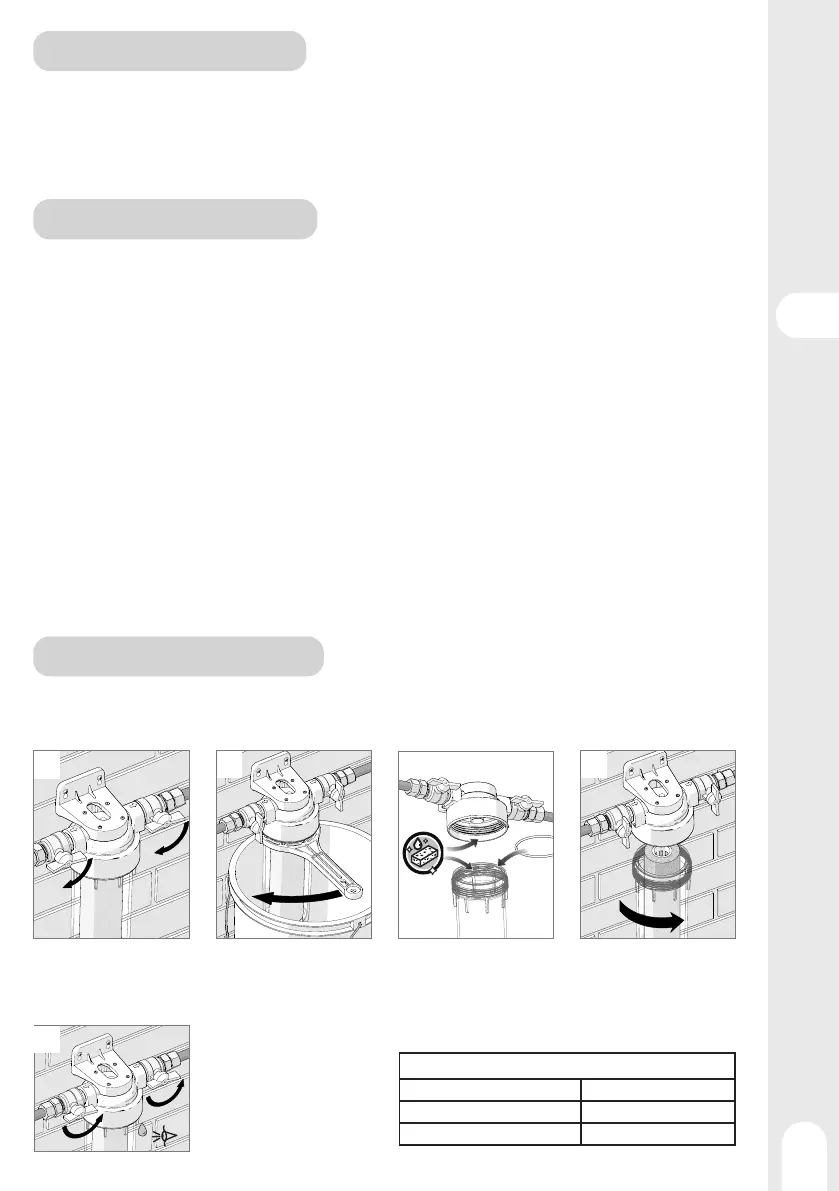

MANUTENZIONE
La cartuccia deve essere sostituita regolarmente, la sua durata dipende dal tipo di cartuccia, dal consumo,
e dalla qualità dell'acqua.
• chiudere le 2 valvole di
chiusura
• Porre un secchio, svitare il
portafiltro con la chiave e
gettare la cartuccia
• Pulire il portafiltro, e la testa della stazione senza utilizzare
prodotti abrasivi.
• Se necessario, sostituire la guarnizione.
• Se la cartuccia è ricaricabile, pulirla bene.
• Riposizionare una cartuccia e stringere a mano (mai con la chiave)
• Aprire le valvole e controllare
l'assenza di perdite
• Ristringere i raccordi in caso
di perdite.
Pezzi di ricambio
Designazione Riferimento
Chiave di sblocco
3276007344196
Guarnizione
3276007344233
1
5
2
3
4
9
