ES
16

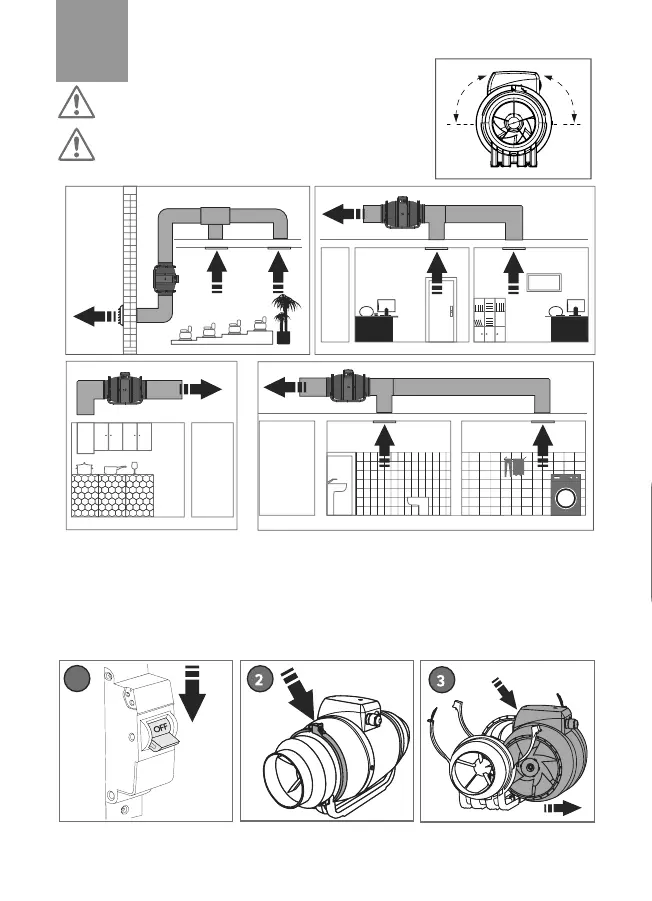

El ventilador TYPHOON no debe montarse ni utilizarse con la caja de
bornes hacia abajo.
El nivel de inclinación de la caja de bornes del ventilador TYPHOON no
debe estar por debajo del eje central.
1
1. Desconecte la fuente de alimentación.
2. Abra el casquillo tirando de la orejeta hacia arriba.
3. Retire la carcasa del ventilador de la base.
4. Coloque la base contra la superficie de montaje y marque el agujero para los tornillos.
5. Taladre los agujeros y fije la base del ventilador a la superficie de montaje con tornillos.
6. Monte la carcasa con el casquillo bien apretado.
Instrucciones para instalar un ventilador TYPHOON:
1. Retire el tapón ciego con un destornillador plano ancho. Para ello, introduzca el destornillador en la ranura del tapón
ciego de la carcasa de la caja de bornes y saque el tapón ciego con un golpe de la mano.
2. Monte el botón en el agujero recién creado.
3. Conecte según el diagrama de cableado con la ayuda de los conectores RPI-M(n) 1.5-6.3 (3 piezas, no incluidas en el kit).
Para conectar, inserte los cables en los conectores planos y utilice las mordazas de presión. También es posible conectar
los contactos por otros métodos seguros: torciendo o soldando.
Instrucciones para instalar el botón de cambio de velocidad:
imagen 2a
imagen 3a
