ERA PRO TYPHOON - Page 17

ES
17

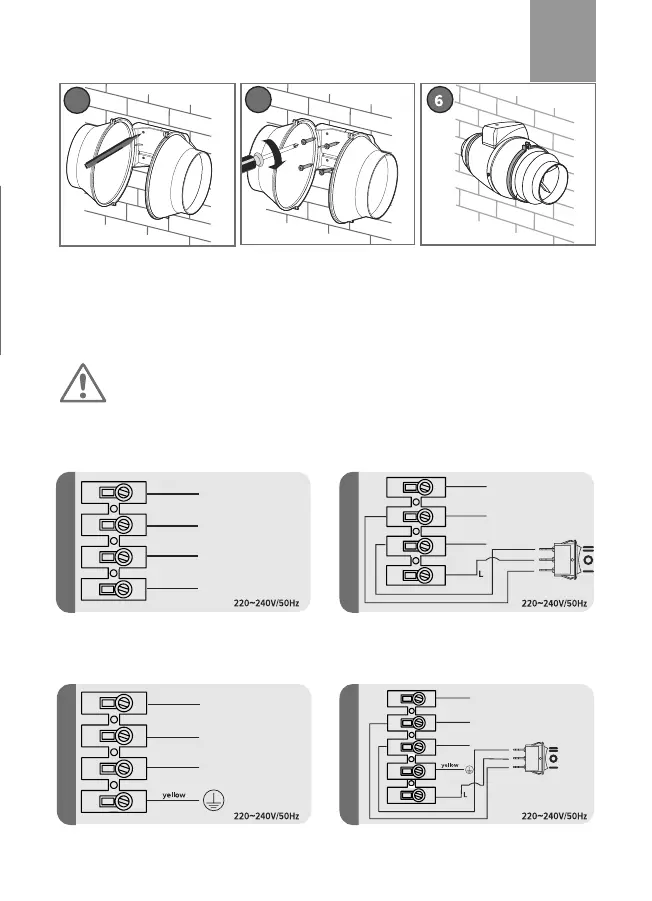

1. Desconecte la fuente de alimentación.
2. Abra el casquillo tirando de la orejeta hacia arriba.
3. Retire la carcasa del ventilador de la base.
4. Coloque la base contra la superficie de montaje y marque el agujero para los tornillos.
5. Taladre los agujeros y fije la base del ventilador a la superficie de montaje con tornillos.
6. Monte la carcasa con el casquillo bien apretado.
¡ADVERTENCIA!
El nivel de protección se reduce a IP42 cuando se instala el botón de cambio de velocidad.
4
5
1. Retire el tapón ciego con un destornillador plano ancho. Para ello, introduzca el destornillador en la ranura del tapón
ciego de la carcasa de la caja de bornes y saque el tapón ciego con un golpe de la mano.
2. Monte el botón en el agujero recién creado.
3. Conecte según el diagrama de cableado con la ayuda de los conectores RPI-M(n) 1.5-6.3 (3 piezas, no incluidas en el kit).
Para conectar, inserte los cables en los conectores planos y utilice las mordazas de presión. También es posible conectar
los contactos por otros métodos seguros: torciendo o soldando.
Instrucciones para instalar el botón de cambio de velocidad:
imagen 2.
Diagrama de cableado de TYPHOON
Diagrama de cableado de para los modelos con diámetro
de brida 100 - 200 (para los ventiladores sin botón de
cambio de velocidad)
Diagrama de cableado de para los modelos con diámetro
de brida 100 - 200 (para los ventiladores con botón de
cambio de velocidad)
Diagrama de cableado de para los modelos con
diámetro de brida 250, 315 (para los ventiladores sin
botón de cambio de velocidad)
Diagrama de cableado de para los modelos con
diámetro de brida 250, 315 (para los ventiladores con
botón de cambio de velocidad)
imagen 3.
imagen 2a
imagen 3a
imagen 2b
imagen 3b
L1
(Low speed / Baja velocidad)
L2
(High speed / Alta velocidad)
white
blanco
black
negro
N
(Neutral)
blue
azul
L1
(Low speed / Baja velocidad)
L2
(High speed / Alta velocidad)
white
blanco
black
negro
N
(Neutral)
blue
azul
amarillo
white
blanco
black
negro
blue
azul
N
(Neutral)
amarillo
white
blanco
black
negro
blue
azul
N
(Neutral)
