22
KZ

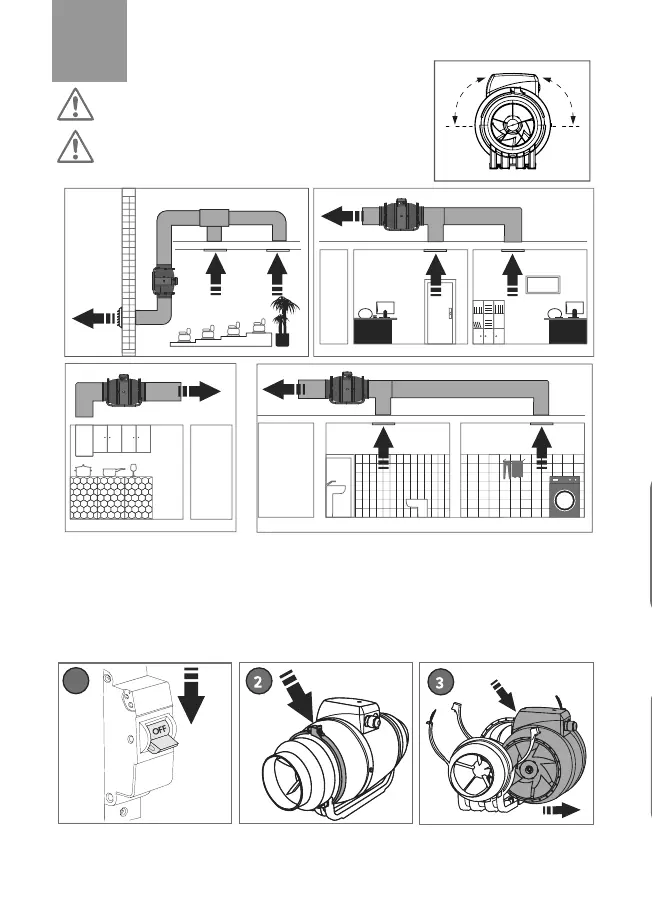

TYPHOON желдеткішін клеммалық қорабымен қорапшасымен орнатуға
және пайдалануға тыйым салынады.
TYPHOON желдеткішінің клеммалық қорабының көлбеу деңгейі орталық
осьтен төмен болмауы керек.
1
1. Қуат көзін өшіріңіз.
2. Хомутын ашып, тілшесін жоғары қарай тартыңыз.
3. Желдеткіш корпусын базадан шығарыңыз.
4. Базасын монтаждау бетіне қарай орнатып, бұрандаларға арналған саңылаулы белгілеңіз.
5. Саңылаулары жасап, желдеткіштің базасын монтаждау бетіне қарай бұрандалардың көмегімен орнатыңыз.
6. Хомутты мықтап жалғап, корпусты орнатыңыз.
TYPHOON :
1. Штепсельді кең жалпақ бұрағышпен алыңыз. Ол үшін клеммалық қораптың корпусындағы бекітпенің пазына
бұрағышты қойып, қолмен жасалатын күрт соққының нәтижесінде бекітпені ұшырып түсіріңіз.
2. Жасалған саңылауға батырманы орнатыңыз.
3. РПИ-М(н) 1,5-6,3 (3 дана, жиынтыққа кірмейді) ажыратқыштарының көмегімен схемаға сәйкес қосыңыз. Қосылу үшін
сымдарды жалпақ ажыратқыштарға салып, қысқышты қысыңыз. Сондай-ақ, контактілерді басқа қауіпсіз тәсілдермен
қосуға болады: бұрау, дәнекерлеу, пісіру арқылы.
:
Фланец диаметрі 100-200 болатын модельдерге арналған
электр монтаждық схемасы (жылдамдықты ауыстыру
батырмасы жоқ желдеткіштер үшін)
Фланец диаметрі 250, 315 болатын модельдерге
арналған электр монтаждық схемасы (жылдамдықты
ауыстыру батырмасы жоқ желдеткіштер үшін)
2a-3a-
