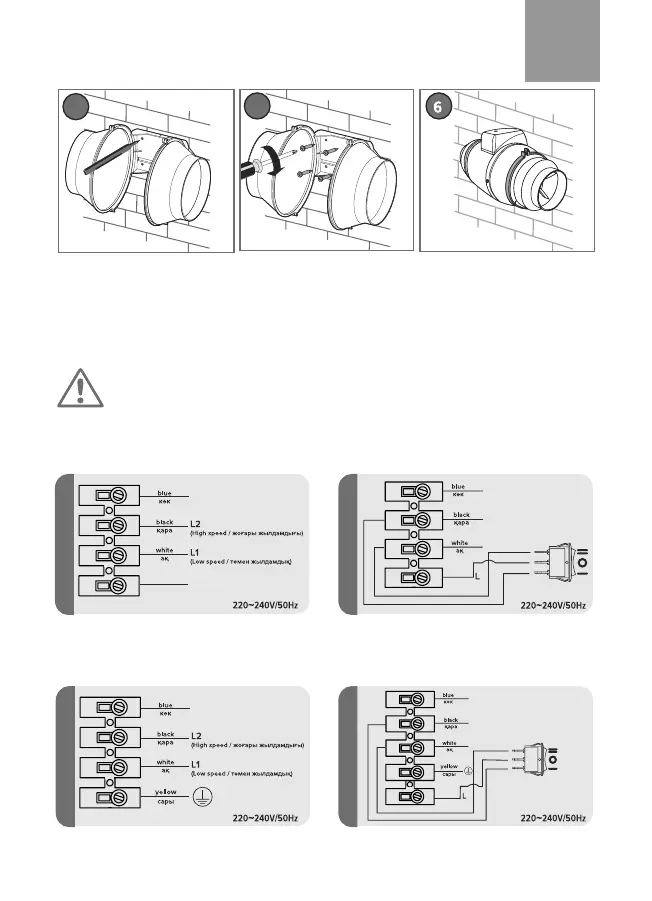

1. Қуат көзін өшіріңіз.
2. Хомутын ашып, тілшесін жоғары қарай тартыңыз.
3. Желдеткіш корпусын базадан шығарыңыз.
4. Базасын монтаждау бетіне қарай орнатып, бұрандаларға арналған саңылаулы белгілеңіз.
5. Саңылаулары жасап, желдеткіштің базасын монтаждау бетіне қарай бұрандалардың көмегімен орнатыңыз.
6. Хомутты мықтап жалғап, корпусты орнатыңыз.
!
Жылдамдықты ауыстыру батырмасын орнатқан кезде қорғаныс деңгейі IP42-ге дейін төмендейді.
4
5
1. Штепсельді кең жалпақ бұрағышпен алыңыз. Ол үшін клеммалық қораптың корпусындағы бекітпенің пазына
бұрағышты қойып, қолмен жасалатын күрт соққының нәтижесінде бекітпені ұшырып түсіріңіз.
2. Жасалған саңылауға батырманы орнатыңыз.
3. РПИ-М(н) 1,5-6,3 (3 дана, жиынтыққа кірмейді) ажыратқыштарының көмегімен схемаға сәйкес қосыңыз. Қосылу үшін
сымдарды жалпақ ажыратқыштарға салып, қысқышты қысыңыз. Сондай-ақ, контактілерді басқа қауіпсіз тәсілдермен
қосуға болады: бұрау, дәнекерлеу, пісіру арқылы.
:
TYPHOON
Фланец диаметрі 100-200 болатын модельдерге арналған
электр монтаждық схемасы (жылдамдықты ауыстыру
батырмасы жоқ желдеткіштер үшін)
Фланец диаметрі 100-200 болатын модельдерге
арналған электр монтаждық схемасы (жылдамдықты
ауыстыру батырмасы бар желдеткіштер үшін)
Фланец диаметрі 250, 315 болатын модельдерге
арналған электр монтаждық схемасы (жылдамдықты
ауыстыру батырмасы жоқ желдеткіштер үшін)
Фланец диаметрі 250, 315 болатын модельдерге
арналған электр монтаждық схемасы (жылдамдықты
ауыстыру батырмасы бар желдеткіштер үшін)
2a-3a-
2-суретте
3-суретте
2b-3b-
N
(Neutral)
N
(Neutral)
N
(Neutral)
N
(Neutral)
