Электровентиляторы центробежные канальные
Назначение
Электровентиляторы центробежные канальные MARS предназначены для применения в системах вентиляции про-
мышленных, общественных и жилых зданий.
Канальные вентиляторы присоединяются к круглым воздуховодам имеют монтажный комплект для обеспечения
крепления на несущие конструкции (потолки, стены и т.д.).
Требования безопасности
По типу защиты от поражения электрическим током вентиляторы относятся к приборам I класса по ГОСТ 12.2.007.0
-75. Степень защиты вентилятора от доступа к опасным частям и проникновению воды IP X4, двигателя IP44.
ВНИМАНИЕ!
Запрещается эксплуатация вентилятора за пределами указанного температурного диапазона
(от -25°С до +70°С). Запрещается установка вентилятора в одну вентиляционную магистраль с
дымовыводящей трубой от устройств, имеющих топливные горелки.
ВНИМАНИЕ!
• Все работы по монтажу и подключению вентиляторов проводить только при снятом напряжении
сети.
• Подключение вентиляторов производится специалистами-электриками, имеющими специальный
допуск к выполняемым работам. Средства отключения от сети питания должны быть встроены в
стационарную проводку в соответствии с правилами по монтажу. Отключающее устройство должно
отключать все полюса. Заземляющий проводник не должен разрываться.
• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими,
психическими или умственными способностями или при отсутствии у них опыта или знаний, если
они не находятся под контролем или не проинструктированы об использование прибора лицом,
ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игры
с прибором.
Основные технические характеристики MARS
Тип
Размеры, мм
Масса,
кг,
не более
D D1 А B
MARS GDF 100 100 243 194 23 2,9
MARS GDF 125 125 243 195 27 2,9
MARS GDF 150 150 333 222 23 4,1
MARS GDF 160 160 333 222 25 4,1
MARS GDF 200 200 333 223 24 5,0
MARS GDF 250 250 333 230 27 5,4
MARS GDF 315 315 402 228 25 6,6
Вентиляторы произведены компанией «ЭРА» в соответствии с ТУ 4681-007-96059883-2016, действующими
нормами и стандартами. Вентиляторы предназчены для подключения к сети переменного тока напряжением
220-240 V частотой 50 Hz (допускается использование вентилятора при частоте 60Hz).
Подключение вентилятора к сети
ВНИМАНИЕ!
Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от элек-
тропитания во время установки и/или обслуживания. Оборудование должно быть заземлено.
Снимите крышку с распределительного блока, изучите электромонтажную схему (Рис.2) и произве-
дите необходимые подключения. Убедитесь в наличии заземления.
После окончания соединительных работ и проверки присоединений к распределительной коробке
переместите крышку и убедитесь, что она закреплена.
Установка:
Длина прочно установленного трубопровода от вентилятора должна быть не менее 1000 мм.
Более короткий трубопровод должен быть оснащен жесткой крышкой/решеткой, отвечающей стандарту EN ISO
13857: 2008.
Техническое обслуживание

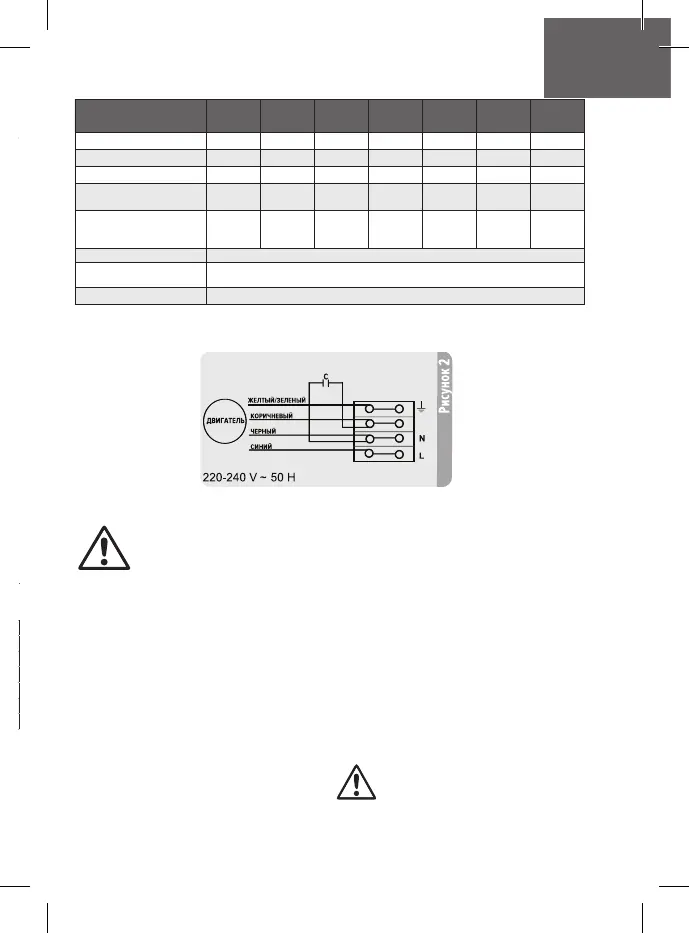

Электромонтажная схема MARS
• Отключить вентилятор от сети;
• Демонтировать вентилятор, отсоединив его от
воздуховодов и воздухораспределителей и сняв с
места установки;
• Удалить пыль с лопастей рабочего колеса, используя
мягкую сухую щётку или ткань;
• Очистить лопасти рабочего колеса вентилятора,
используя моющий раствор;
• Протереть все детали из пластмассы мягкой тканью,
смоченной в мыльном растворе;
• Протереть все поверхности насухо;
• Собрать вентилятор и установить на место;
• Производить очистку рекомендуется раз в 6 месяцев.
ВНИМАНИЕ!
Не допускается попадание моющего раство-
ра на электродвигатель!
Таблица 1
Характеристики
MARS GDF
100
MARS GDF
125
MARS GDF
150
MARS GDF
160
MARS GDF
200
MARS GDF
250
MARS GDF
315
Мощность, Вт 62 64 101 102 144 177 278
Производительность, м
3
/ч 245 340 550 655 935 1020 1500
Давление, Па 355 310 374 390 490 587 725
Частота вращения, об/мин 2587 2505 2605 2578 2654 2544 2502
Корректированный уро-
вень звуковой мощности,
дБА, не более 3 м
55 54 60 60 70 60 61
Род тока Переменный, однофазный
Частота тока, Гц 50
Напряжение, В 220-240
