888-97-314-G-03 rev. F • 03/17
4 of 6
M4 x 7mm
8x
M4 x 7mm
1x
M4 x 7mm
1x
6.5˚1.5˚
4
3
5

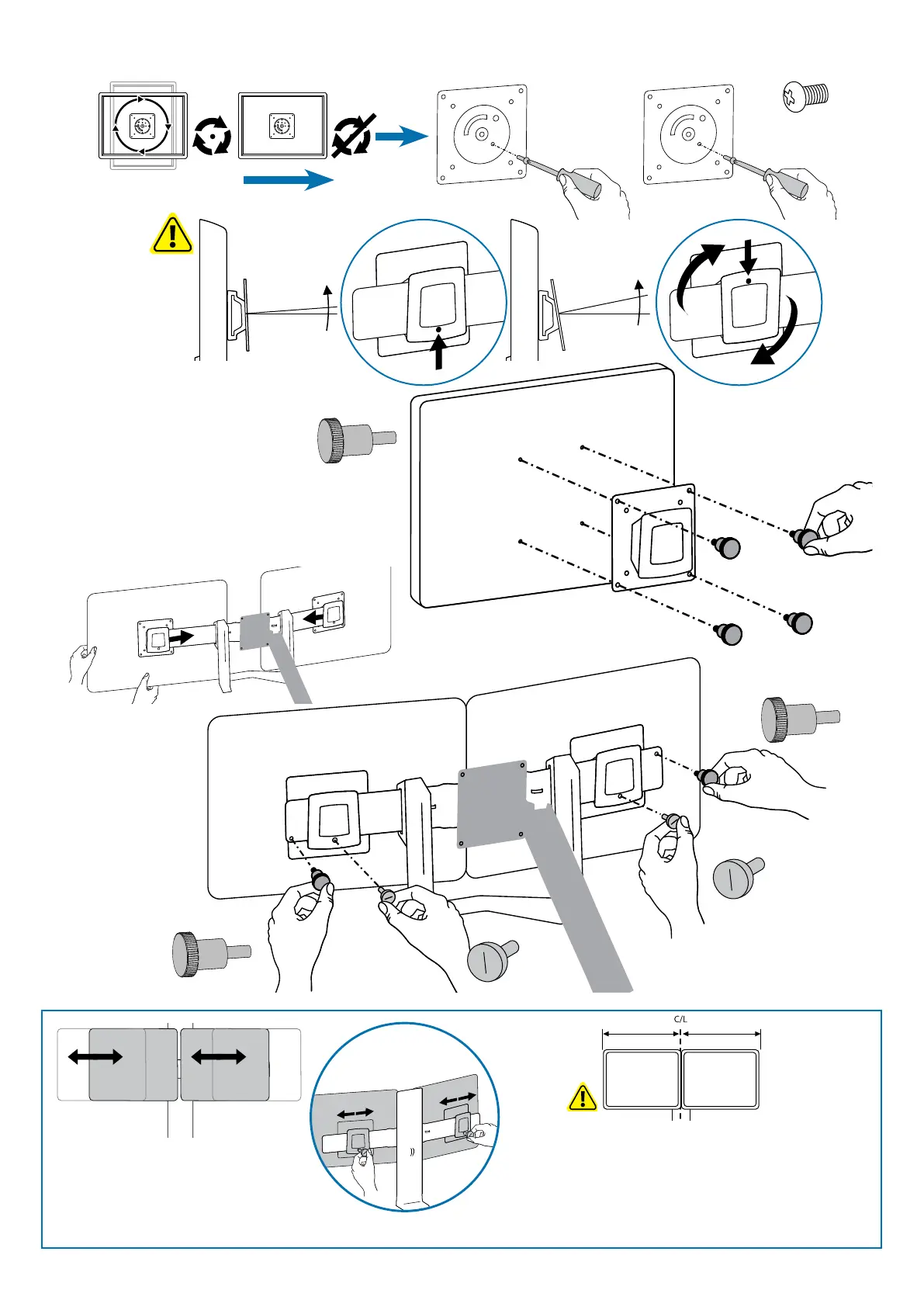

Center total width of mounted equipment on stand.
Centre la anchura total del equipo montado en el soporte.
Centrez la largeur totale du matériel monté sur le montant.
Zentrieren sie die Gesamtbreite der montierten Geräte auf dem Standfuß.
Centreer de totale breedte van de gemonteerde apparatuur op de standaard.
Larghezza totale centrale dell'attrezzatura montata sul sostegno.
スタンドに取り付けた機器の幅全体を中央に調整します。
将被安装设备总宽度的中间位置与支架对齐。
1x
M4 x 10mm
1x
M4 x 10mm
0°
M4 x 8mm
2x
EN
