3 of 12
888-45-041-W-02 rev.N • 09/11
1

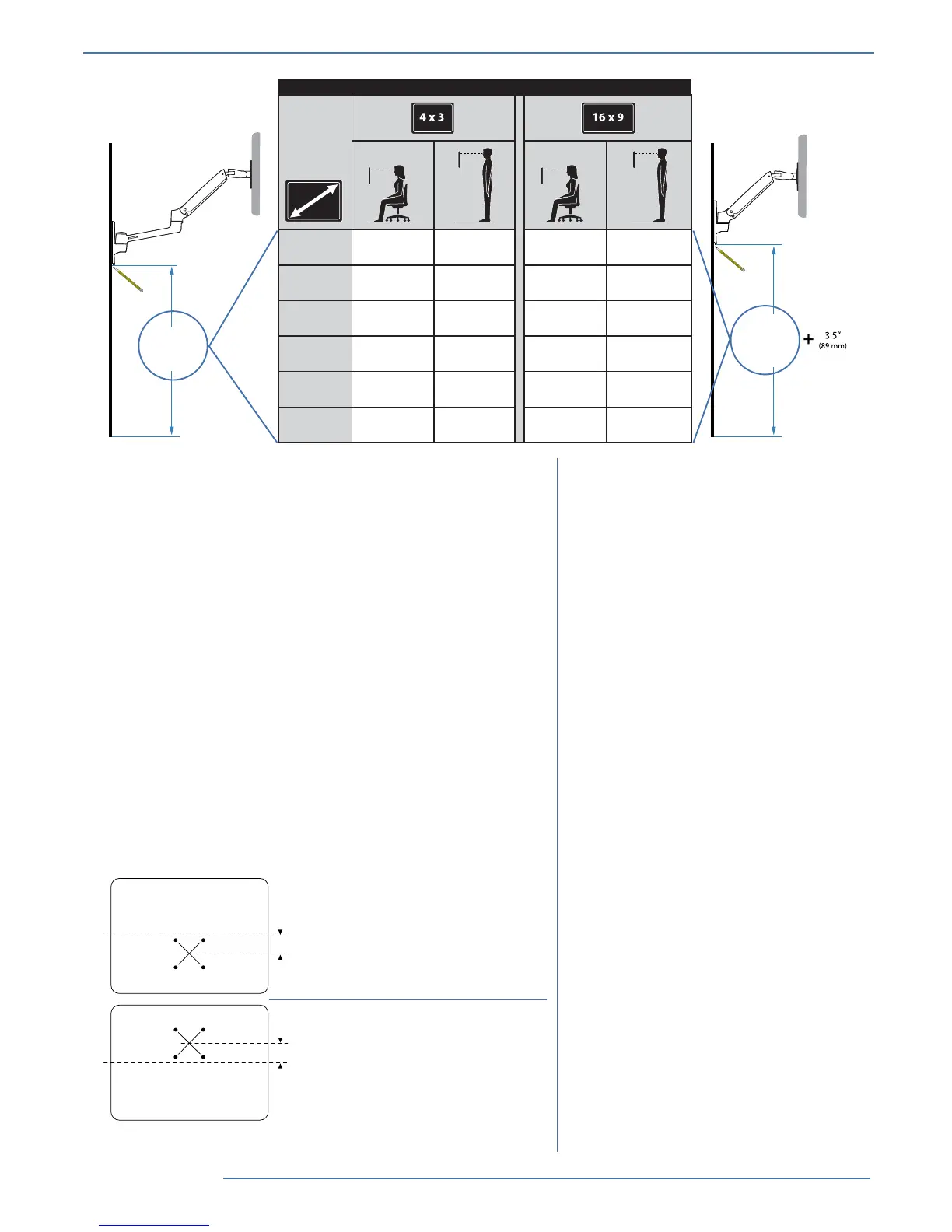

Mounting Heights
Altura de montaje
Hauteur de xation
Montagehöhe
Bevestigingshoogte
Altezze di montaggio
取り付け高さ
安装高度
설치 높이
15"
34.1"
(866 mm)
50.1"
(1273 mm)
34.9"
(886 mm)
50.9"
(1293 mm)
16"
33.8"
(859 mm)
49.8"
(1265 mm)
34.6"
(879 mm)
50.6"
(1285 mm)
18.1"
33.1"
(841 mm)
49.1"
(1247 mm)
34.1"
(866 mm)
50.1"
(1273 mm)
20"
32.6"
(828 mm)
48.6"
(1234 mm)
33.7"
(856 mm)
49.7"
(1262 mm)
21"
32.3"
(820 mm)
48.3"
(1227 mm)
33.4"
(848mm)
49.4"
(1255 mm)
22"
32"
(813 mm)
48"
(1219 mm)
33.2"
(843 mm)
49.2"
(1250 mm)
These mounting heights assume your monitor mounting holes are located in the center, relative to the
monitor screen. If your monitor's mounting holes are located o center (vertically), you can adjust your
mounting height accordingly. ie. (Back of Monitor)
Estas alturas de montaje asumen que los huecos para montaje del monitor están situados en el centro
de la pantalla. Si los huecos para montaje del monitor estuvieran desplazados del centro (verticalmente),
deberá ajustar la altura de montaje como corresponda. Por ejemplo (parte trasera del monitor)
Ces recommandations de hauteur de xation partent du principe que les trous de xation de l’écran sont centrés
par rapport à l’écran. Il peut donc être nécessaire d’ajuster la hauteur de xation si les trous de xation de l’écran
sont excentrés. ie. (Back of Monitor)
Die angegebenen Montagehöhen setzen eine zentrierte VESA Schnittstelle am Display voraus. Sind die
Lochbohrungen nicht zentral angeordnet, passen Sie die Montagehöhe entsprechend an.
z.B. (Monitorrückseite)
Deze bevestigingshoogtes gaan ervan uit dat de bevestigingsgaten van uw monitor in het midden zijn
gecentreerd, ten opzichte van het beeldscherm. Wanneer de bevestigingsgaten van uw monitor uit het
midden liggen (verticaal), kunt u de bevestigingshoogte dienovereenkomstig aanpassen.
Vb. (Achterkant van de monitor)
Queste altezze di montaggio danno per scontato che i fori di montaggio del monitor si trovino al centro,
rispetto allo schermo del monitor. Se i fori di montaggio del proprio monitor sono spostati dal centro
(verticalmente), è possibile regolare l’altezza del proprio attacco di conseguenza. Ad es.: (retro del monitor)
これらの取り付け高さは、モニターの取り付け穴がモニター画面に対して中央に位置していることを前提にして
います。お使いのモニターの取り付け穴が中央から外れた(縦方向)位置にある場合、それに合わせて取り付け
高さを調節してください 。例:(モニターの裏面)
这些安装高度假设您的监视器安装孔位于相对于显示器屏幕的中央。如果您的监视器安装孔偏离中央
（垂直），您可相应的调整安装高度。即 (显示器背部)
이러한 설치 높이는 모니터 화면을 기준으로 할 때 모니터 설치 구멍이 중앙에 있다고 가정한
높이입니다. 모니터의 설치 구멍이 중앙에서 수직으로 떨어진 위치에 있는 경우 그에 따라 설치
높이를 조정할 수 있습니다(예: 모니터 후면)
For con gurations without extension, add 3.5" (89 mm) to the
mounting height from the table above.
Para con guraciones sin extensión, añada 89 mm. a la altura de
montaje señalada en la tabla de arriba
Bei Montagelösungen ohne Verlängerung addieren Sie 89mm zur
Montagehöhe.
Voor con guraties zonder verlengstuk, tel 8,9 cm bij de
bevestigingshoogte vanaf de tafel op.
Per con gurazioni senza prolunga, aggiungere 89 mm (3,5”)
all’altezza dell’attacco indicata sulla tabella precedente.
エクステンションを使用しないで取り付けする場合は、上の表の取り
付け高さに3.5"(89mm)を加えてください。
对于不用延伸臂的配置，从上面表格的安装高度增加3.5” (89
mm)。
확장 없이 구성하려면 위의 테이블에서 설치 높이에 89 mm
(3.5")를 더합니다.
Subtract 1" (25 mm) from the Mounting Height.
Reste 1” (25mm) de la altura de montaje.
Retranchez 25mm de la hauteur de xation
Montagehöhe – 25mm
Trek 25 mm van de bevestigingshoogte af.
Sottrarre 25 mm (1”) dall’altezza dell’attacco.
取り付け高さから1”(25mm)を差し引く。
从安装高度减去 1” (25 mm)
설치 높이에서 25 mm (1”)를 뺍니다.
Add 1" (25 mm) from the Mounting Height.
Añada 1” (25mm) a la altura de montaje.
Ajoutez 25 mm à la hauteur de xation
Montagehöhe + 25mm
Tel 25 mm bij de bevestigingshoogte op.
Aggiungere 25 mm (1”) dall’altezza dell’attacco.
取り付け高さに1”(25mm)を加える。
从安装高度加上 1” (25 mm)
설치 높이에 25 mm (1”)를 더합니다.
C
/
L
1“
(25 mm)
C
/
L
1“
(25 mm)
