Mudança de lado
Barreira da direita Barreira da esquerda
45º
PARA UM FUNCIONAMENTO CORRECTO É
IMPRESCINDÍVEL EQUILIBRAR A BARREIRA.
• Desbloqueie o accionador e estique a mola, até
que a barreira fique equilibrada a 45º.
Equilibrado
Desbloquear
NTS
324E, NTS
424E, NTS
624E:
230Vac/
50Hz
NTS
324EM, NTS
424EM, NTS
624EM:
125Vac/
60Hz
CHG
BAT: (2x12V)
BATTERY
IN/OUT

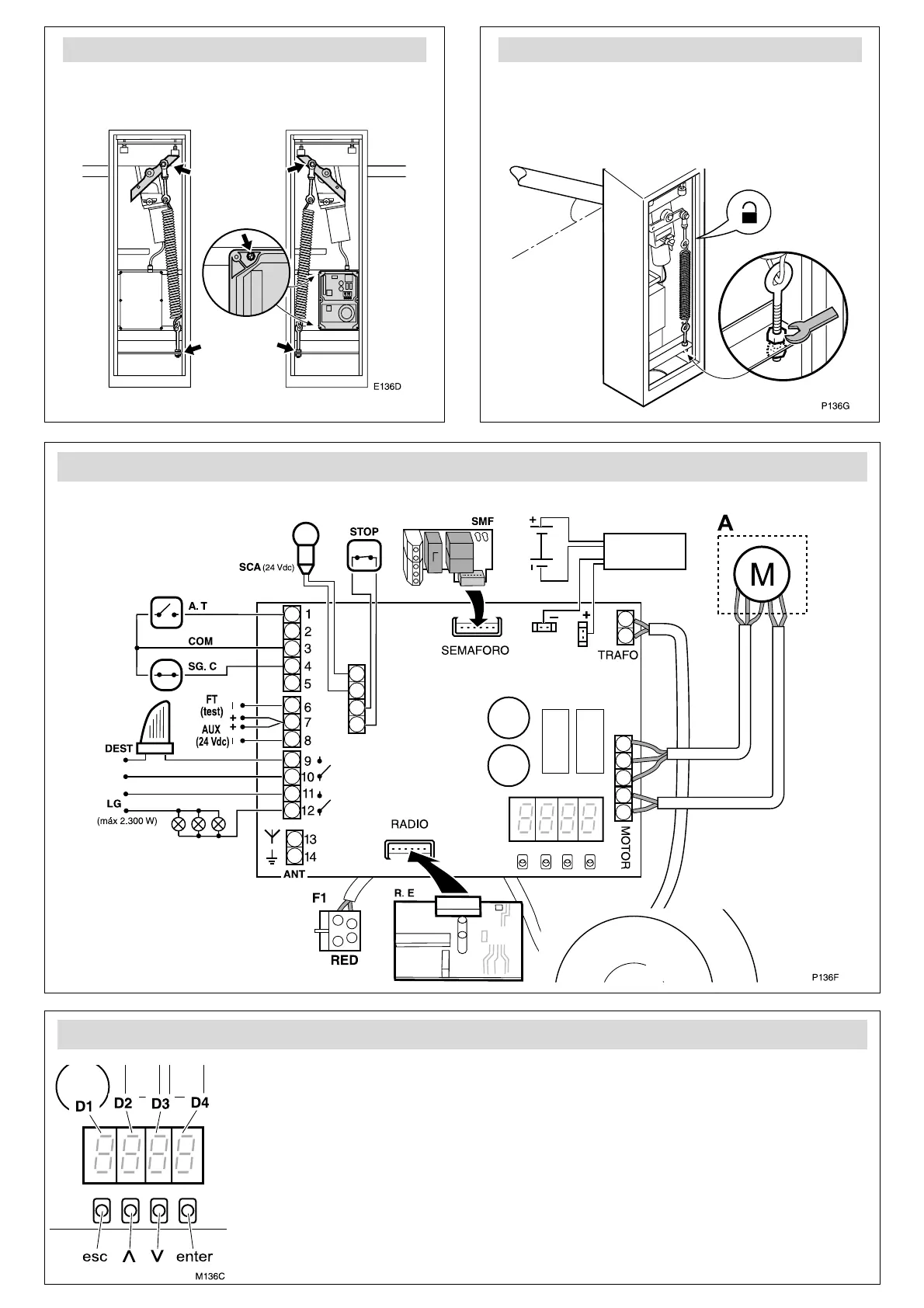

Ligação geral
D1 e D2:
CL (fixo) Barreira fechada
CL (a piscar) Barreira a fechar-se
OP (fixo) Barreira aberta
OP (a piscar) Barreira a abrir-se
XX (impulso atrás) Barreira em espera
StOP Accionador desbloqueado
PA (fixo) Pausa (manobra não concluída)
rS (fixo)
Barreira a procurar posição de fecho
D3 e D4:
C5 Dispositivo de segurança no
fecho activado
E1 Encoder do motor parado
F1 Limite de força ultrapassado
bA Bateria em funcionamento
Ftço Fotocélulas defeituosas
(testagem)
Indicações do visor
