Guia rápido de instalação e programação Português
AVISO
Este guia rápido é um resumo do manual de instalação completo, que contém advertências de segurança e
outras explicações que devem ser tidas em atenção. Pode fazer o download do manual de instalação na secção
"Downloads" do site da Erreka:
http://www.erreka-automation.com
D136A
P

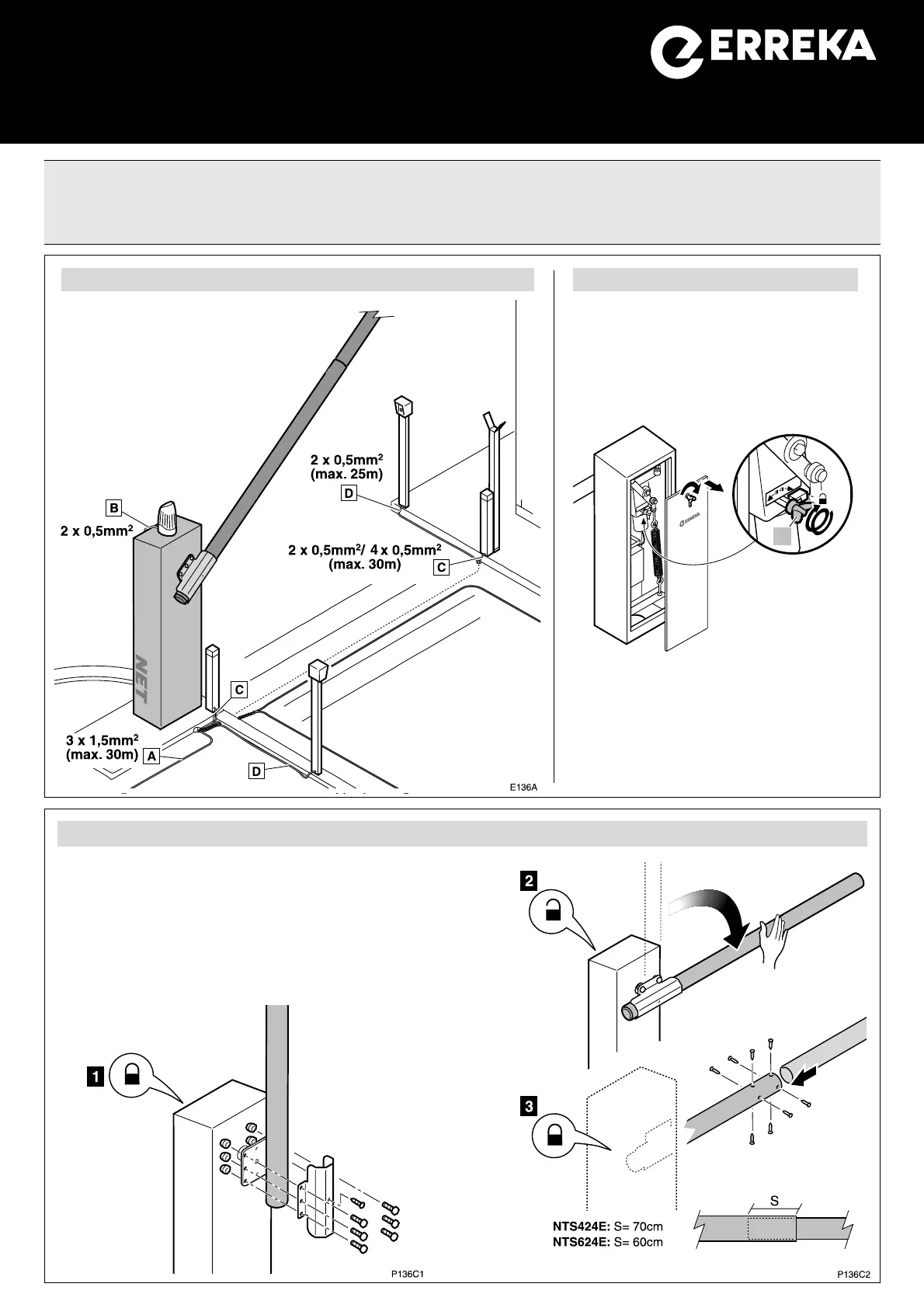

Cablagem eléctrica
A: Alimentação geral
B: Lâmpada brilhante
C: Fotocélulas (Tx / Rx)
D: Selector de chave
Elementos da instalação completa Desbloqueio
O desbloqueio deve ser realizado com
precaução. Se a barreira não estiver
equilibrada ou o braço não estiver
montado, a mola interna pode
originar um deslocamento violento.
Desbloqueio (accionamento manual):
gire a porca de orelhas (P) para a direita, até
ao batente.
Bloqueio (accionamento motorizado):
gire a porca de orelhas (P) para a esquerda,
até obter o bloqueio.
Montagem do braço
A barreira é fornecida para ser montada à direita. Se
pretende montá-la à esquerda, antes de montar o braço
efectue a “Mudança de lado” (ver página seguinte).
1 Bloquear o accionador e montar a primeira secção.
2 Desbloquear o accionador e baixar manualmente o braço.
3 Bloquear o accionador e montar a segunda secção.
