4 DATE TEHNICE
0463 373 101
- 18 -
© ESAB AB 2018
Circuit de comandă electrică
pentru funcția de detectare a
duzei
Valoare nominală:
• Pentru ansamblurile de
cabluri Helix: max. 50 V
c.c./5 A, max. 1 minut
După detectarea unui
contact, decuplați rapid
tensiunea de detectare.
• Pentru ansamblurile de
cabluri Infiniturn, funcția
de detectare a duzei are
o funcționalitate limitată.
Contactați ESAB pentru
o investigație detaliată a
soluțiilor posibile în
aplicația dvs.
Valoare nominală:
• Pentru ansamblurile de
cabluri Helix: max. 50 V
c.c./5 A, max. 1 minut
• Pentru ansamblurile de
cabluri Infiniturn: max.
50 V c.c./1 A, max. 1
minut
După detectarea unui contact,
decuplați rapid tensiunea de
detectare.
Tensiune nominală Tensiunea maximă permisă
pentru circuitul de comandă
safety-off: 48 V.

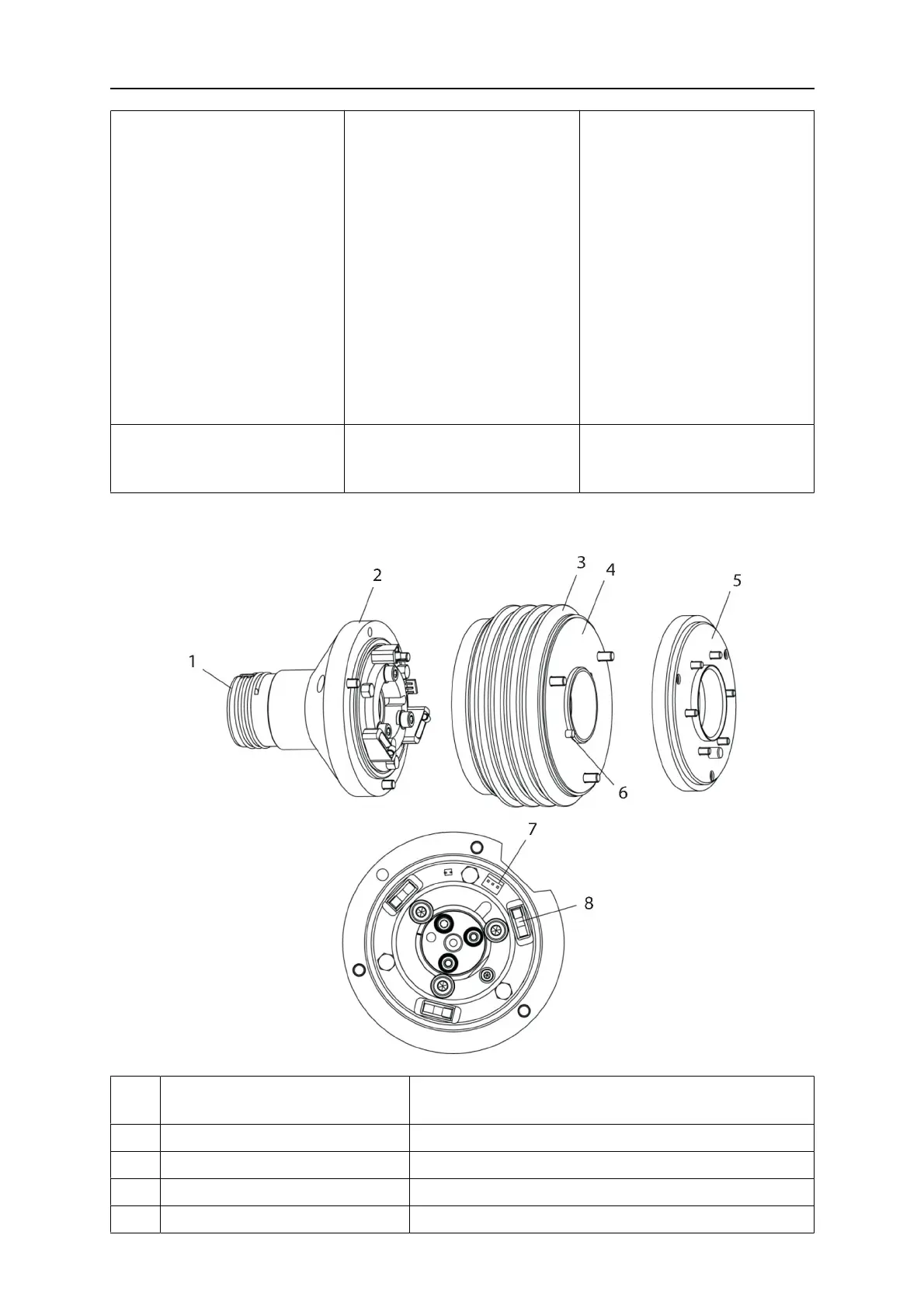

4.3.2.1 Montajul arzătorului RTKSC-2 G/W cu mecanism safety-off
Elem
ent
Descriere Funcţie
1 Suport pentru gâtul arzătorului Interfața arzătorului Aristo RT
2 Capac RTKSC-2 Ansamblu de cabluri și interfețele arzătorului
3 Carcasă mulată din cauciuc Protecție pentru mecanismul safety-off
4 Corp principal RTKSC-2 Permite o deflexie mecanică în timpul unei coliziuni
