Essmann TRZ Basic DG - Page 5

5

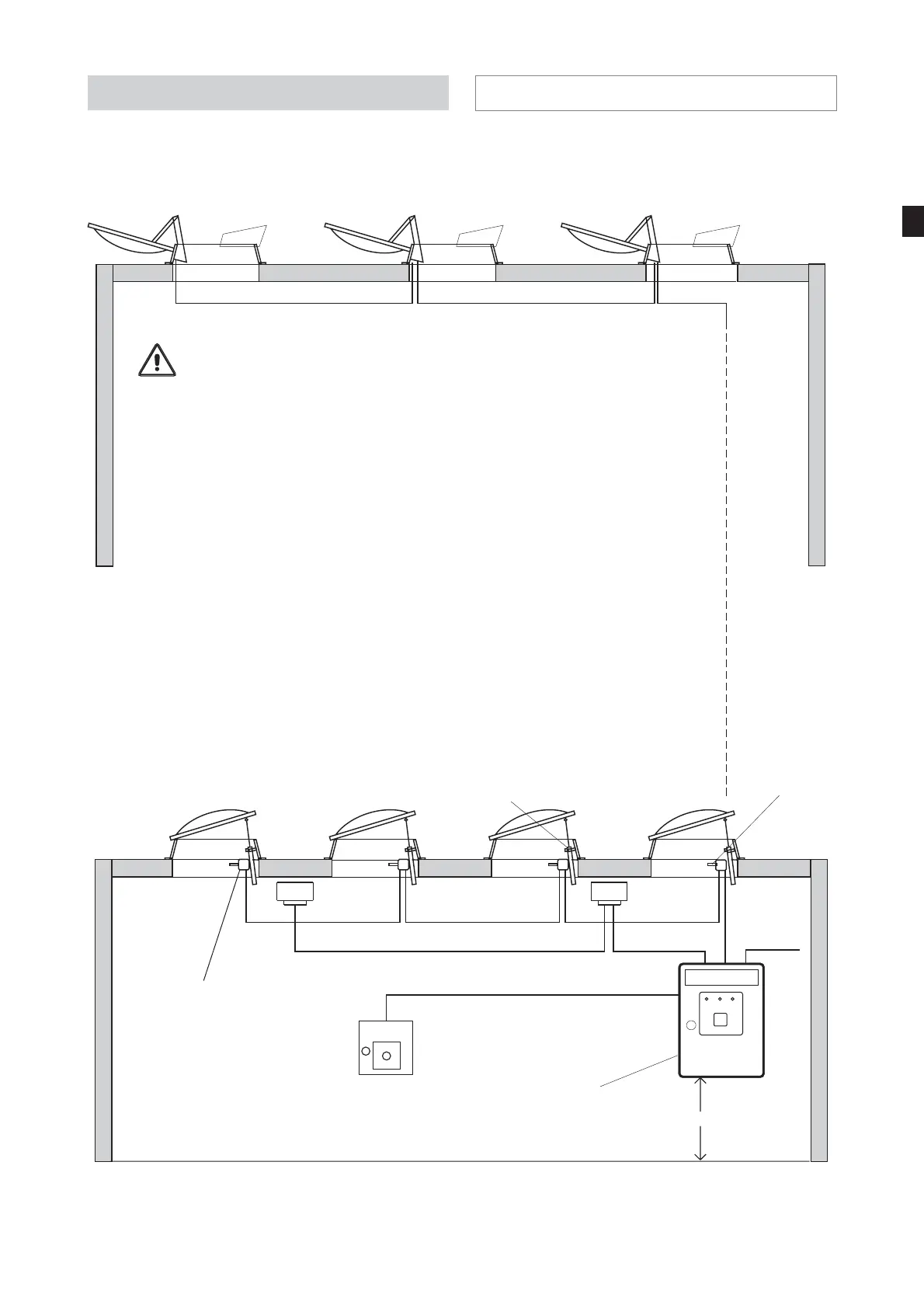

Montagevariante
Example of assembly
Rauchabzugsklappen (NRWG)
Überschlagklappe 170°
mit thermisch-elektr. Steuerung (DG)
Smoke vent
domelight 170°
with thermic electrical control (pressurized gas generator)
1,4 m
Anschlussleitungen, maximale Leitungslänge beachten!
Connecting cable, please observe max. cable lenghts
Anschlussleitungen, maximale Leitungslänge beachten!
Connecting cable, please observe max. cable lenghts
Rohrleitung
Stahl 6 x 0,7mm
von RWG-Auslöse-
einrichtung zum
Pneumatikzylinder
Rauchabzug
Smoke heat extraction
Pipeline
steel 6 x 0.7mm
from releasing device to
pneumatic lift cylinder
Rauchschutzzentrale
Smoke pressure system
RWA-Bedienstelle, max. 10 Stück
SHE manual call point, max. 10 pieces
autom. Melder
autom. detector
autom. Melder
autom. detector
Rauchabzugsklappe
Lichtkuppel
(NRWG)
Smoke vent
domelight
Auslöseeinrichtung:
Druckgasgenerator
mit CO -Flasche
2
Releasing device:
with CO bottle
2
pressurized gas generator
pneumatischer Hubzylinder
pneumatic lift cylinder
Rauchabzug
Smoke heat extraction
Rauchabzug
Smoke heat extraction
D
GB
Anschlussleitungen, maximale Leitungslänge beachten!
Connecting cable, please observe max. cable lenghts
Dieses ist ein Ausführungsvorschlag.
Die jeweilige Landesbauordnung ist zu beachten,
d.h. evtl. können mehrere RWA-Bedienstellen und
autom. Melder gefordert werden.
This is a construction recommendation.
Please observe the particular regulations, i.e.
several SHE manual call points and smoke
detectors could be required.
