Essmann TRZ Basic DG - Page 7

D
GB
7

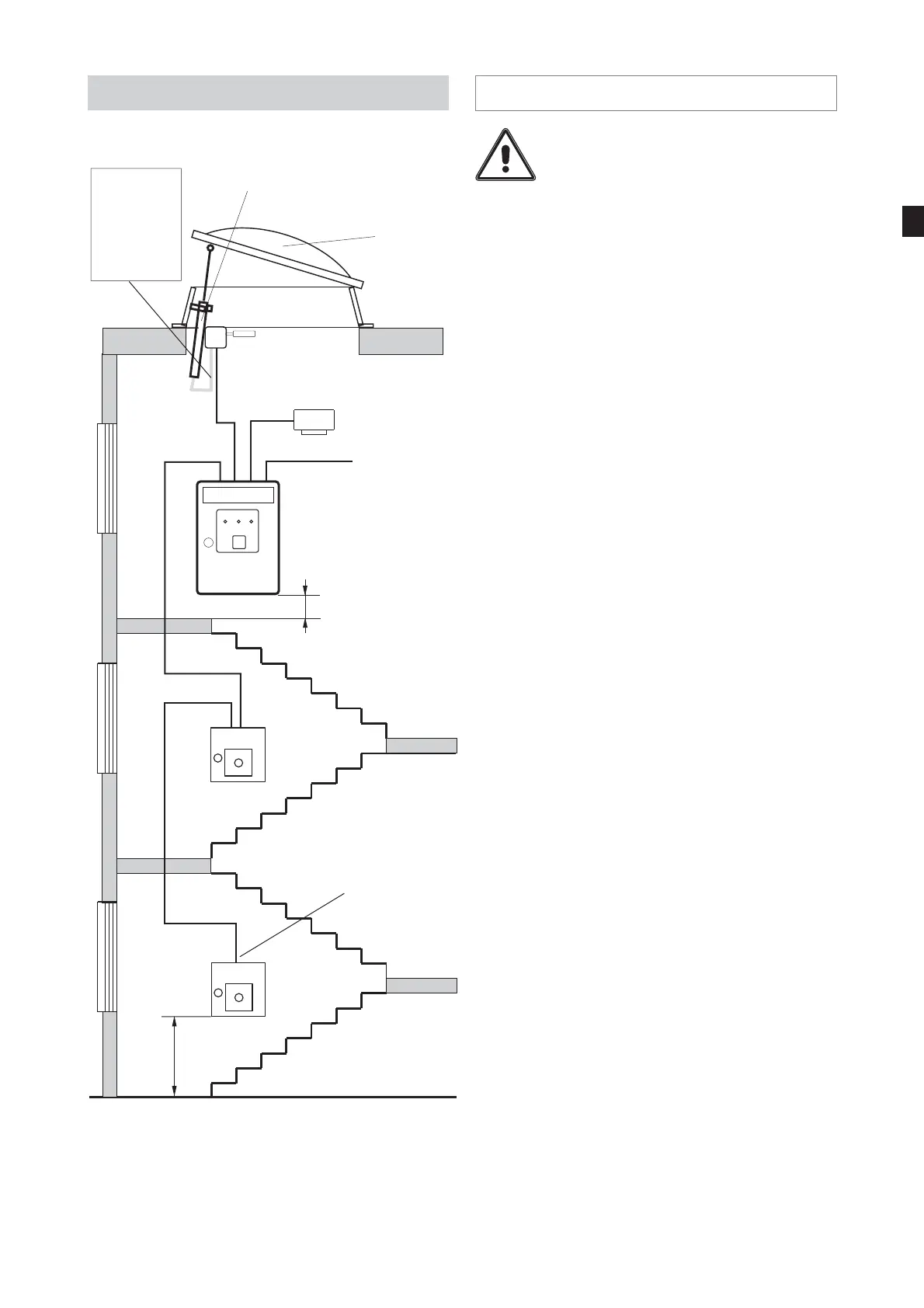

Montagevariante
Example of assembly
Dieses ist ein Ausführungsvorschlag.
Die jeweilige Landesbauordnung ist zu beachten,
d.h. evtl. können mehrere RWA-Bedienstellen und
autom. Melder gefordert werden.
This is a construction recommendation.
Please observe the particular regulations, i.e.
several SHE manual call points and smoke
detectors could be required.
RWA-Bedienstelle, max. 10 Stück
SHE manual call point, max. 10 pieces
1,4 m
Rauchabzugsklappe
Lichtkuppel
(NRWG)
Smoke vent
dome light
Rohrleitung
Stahl 6 x 0,7 mm
von -Auslöse-
einrichtung zum
NRWG
Pneumatikzylinder
Pipeline made of
steel6x0.7mm
from SEC release
station to the
pneumatic cylinder
Netz 230 V AC
Mains supply 230 V AC
Auslöseeinrichtung:
Druckgasgenerator
mit CO -Flasche
2
Release station:
pressurized gas
generators with CO -bottle
2
Rauchabzug
Smoke heat extraction
autom. Melder
autom. detector
Rauchabzug
Smoke heat extraction
pneumatischer Hubzylinder
pneumatical lifting cylinder
Rauchschutzzentrale
Smoke pressure system
RWA-Bedienstelle
SHE manual call point
Rauchabzug
Smoke heat extraction
Rauchabzug
Smoke heat extraction
1,4 m
