Warnhinweise
•Der Profi-Prüfstand ist ausschließlich zum Testen von Decodern für elektrische Modelllokomotiven vorgesehen.
Er darf nur mit den in dieser Anleitung beschriebenen Komponenten betrieben werden.
•AlleAnschlussarbeitendürfennurbeiabgeschalteterBetriebsspannungdurchgeführtwerden.
•HaltenSiesichbeimAnschlussvonDecodernamProfi-PrüfstandandiehiergezeigtenPrinzipien.
•VorNässe,StoßundDruckbelastungenschützen.
Allgemeine Eigenschaften
Der Profi-Prüfstand ist zum Testen oder Programmieren von Digitaldecodern mit Digitalzentralen oder dem ESU
LokProgrammer vorgesehen. Hierzu simuliert der Profi-Prüfstand alle Elemente einer Lok. Es sind alle gängigen
Schnittstellen für die Spurweiten N bis H0 vorhanden.
Anschluss des Decoders
AufderPlatineIhresPro-PrüfstandessinddieeinzelnenElementebeschriftet.BenutzenSiehierzudiepassende
Schnittstelle.SteckenSienurjeweilseinenDecoderaufdenPro-Prüfstandauf.BeachtenSieAbb.1.
Haben Sie einen Decoder ganz ohne Digitalschnittstelle, so können Sie die Litzen auch einzeln an die Schraub-
klemmeanschliessen.BeachtenSiebittedieKabelfarben,welchefürDCCundMärklinunterschiedlichsind.Die
Tabelle Abb. 3 gibt Auskunft.
Anschluss an den LokProgrammer oder Digitalzentrale
Der Profi-Prüfstand muss mit dem Programmiergleisausgang Ihrer Digitalzentrale oder dem LokProgrammer
verbunden werden. Hierzu wird eine zweipolige, abnehmbare Reihenklemme mitgeliefert, die mittels eines dop-
pelseitigen Klebebands unterhalb des Prüfstandes befestigt ist (Transportsicherung). Entfernen Sie die Klemme
und stecken Sie diese wie in der Abbildung 4 auf der Rückseite gezeigt, in den Prüfstand ein. Stellen Sie danach
die Kabelverbindung her. Wenn Spannung von der Digitalzentrale (bzw. LokProgrammer) anliegt, sollten beide
mit „TRACK“ beschrifteten LEDs leuchten bzw. unregelmäßig flackern.
Motor Richtungs LEDs
Neben dem Glockenankermotor befinden sich zwei LEDs. Sobald sich der Motor dreht, sollte eine der beiden LEDs
aufleuchten oder flackern, um die Drehrichtung des Motors anzuzeigen.
Lautsprecher
Möchten Sie einen LokSound V3.5 Decoder testen, stellen Sie den Schiebeschalter bitte auf 100 Ohm. Für
LokSoundV4oderalleanderenDecoder,bitteauf16Ohmstellen.MöchtenSieeinenDecodertesten,andem
der Lautsprecher direkt am Decoder angelötet ist, schalten Sie den am Prüfstand verbauten Lautsprecher bitte
aus(Stellung„Off“).
Profi-Prüfstand Extension
Möchten Sie auch ESU Decoder für die Spuren 0 oder G testen, können Sie die separat erhältliche Profi-Prüfstand
Extension (ESU Art. Nr. 53901) direkt an den Profi-Prüfstand anstecken. Hierzu dient ein separater Stecker, wie
in Abb. 2 gezeigt.
Die Pins 1,2,19,20,21
& 22 bleiben frei.
Pin 1,2,19,20,21 and 22
remain free.
MTC-Stiftleistenbuchse
zeigt nach oben!
MTC plug connector
must show upwards!
Next18-
Buchse
zeigt nach
unten!
Next18 must
show down-
wards!

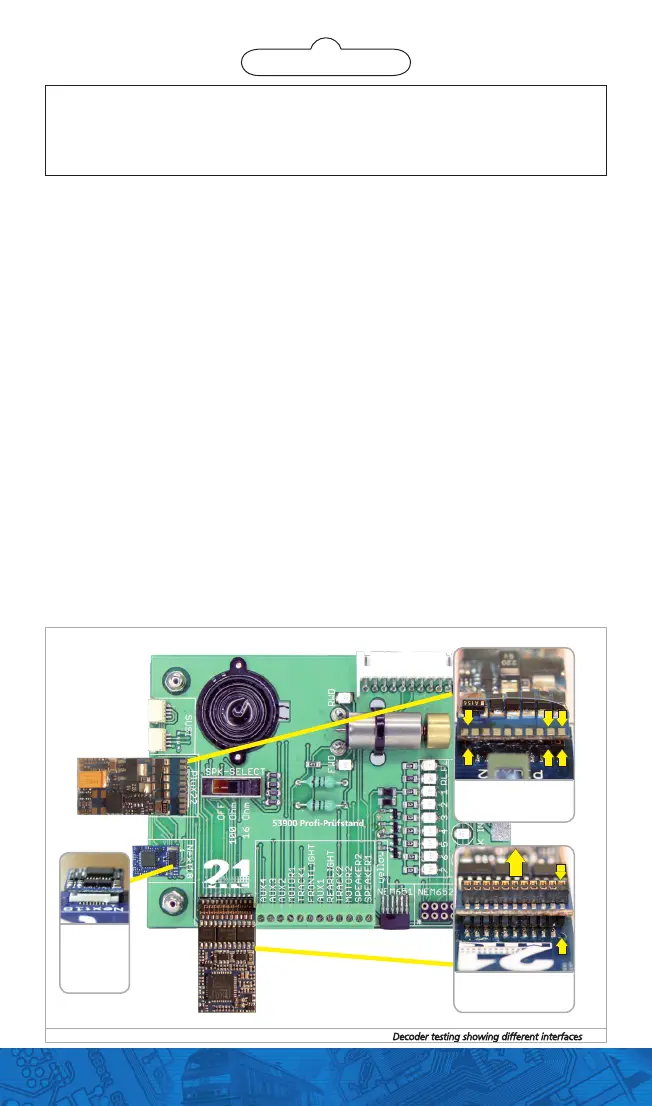

Abb. 1: Profi-Prüfstand mit verschiedenen Schnittstellen // Decoder testing showing different interfaces
