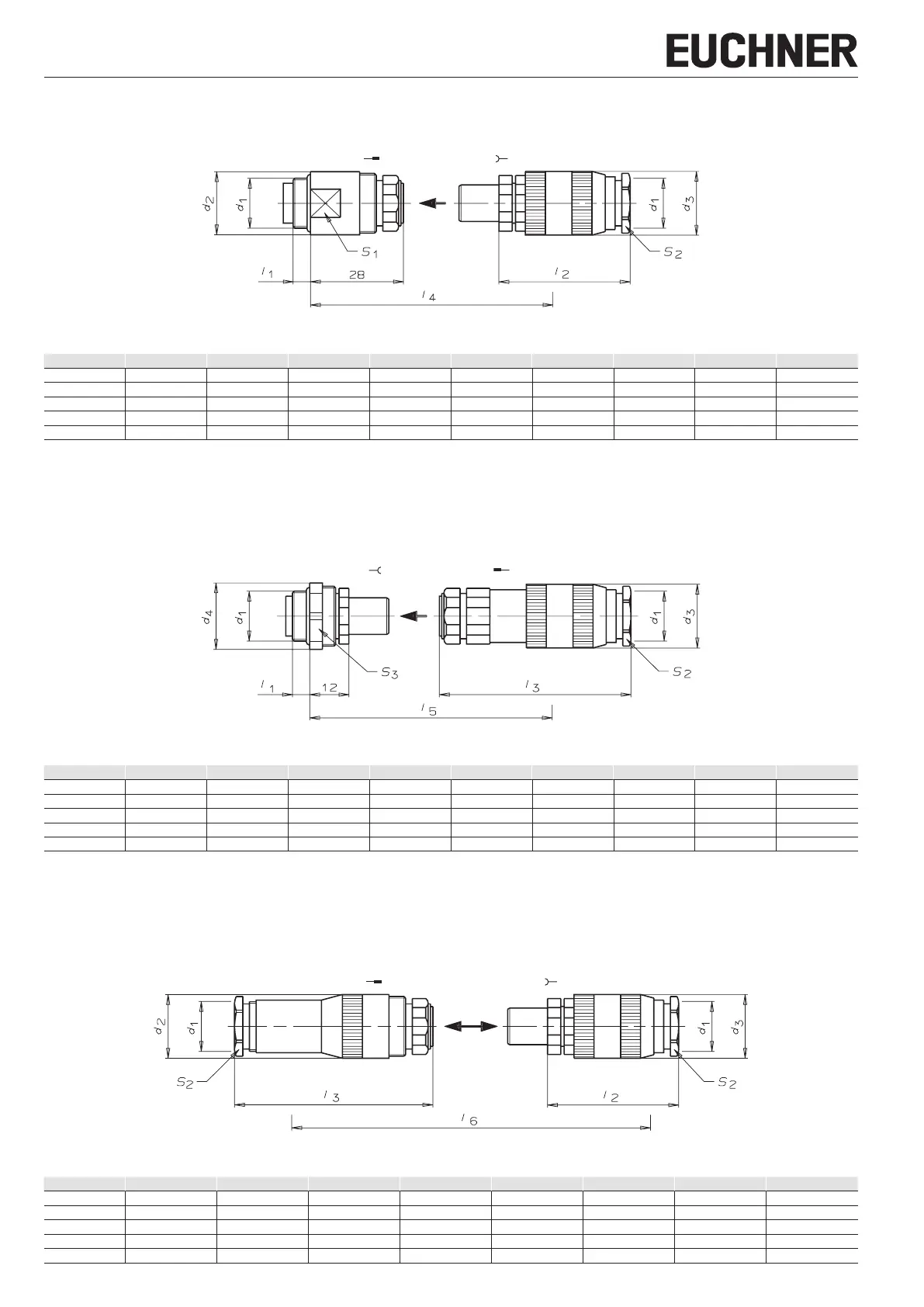

Montageanleitung
Steckverbinder
Runde Bauform, metallgekapselt
Typenreihe SD+BS / SD.K+BS.K
Polzahl: 4 / 7 / 8 / 12 / 19
Abmessungen
Polzahl d1 Ød2 Ød3 l1 l2 l4 s1 s2 Leitungs-Ø
4 PG9 19 19,5 5 44 72 SW17 SW16 6-8
7 PG11 23 23,5 5 46 74 SW21 SW19 8-10
8 PG13,5 25 25,5 5 52 80 SW22 SW22 10-12
12 PG16 29 29,5 5 54 82 SW27 SW24 12-14
19 PG21 36 38,5 7 68 96 SW32 SW32 14-18
Gesteckt
Zusätzlicher Platzbedarf zum Stecken min. 15mm
StiftdoseSD..
BuchsensteckerBS..
Runde Bauform, metallgekapselt
Typenreihe BD+SS / BD.K+SS.K
Polzahl: 4 / 7 / 8 / 12 / 19
Abmessungen
Polzahl d1 Ød3 Ød4 l1 l3 l5 s2 s3 Leitungs-Ø
4 PG 9 19,5 20 5 62 74 SW16 SW19 6-8
7 PG 11 23,5 24 5 64 76 SW19 SW22 8-10
8 PG 13,5 25,5 26,5 5 64 76 SW22 SW24 10-12
12 PG 16 29,5 33 5 72 84 SW24 SW30 12-14
19 PG 21 38,5 40 7 84 96 SW32 SW36 14-18
Gesteckt
Zusätzlicher Platzbedarf zum Stecken min. 15mm
BuchsendoseBD..
StiftsteckerSS..
Runde Bauform, Kupplung, metallgekapselt
Typenreihe KD+BS / KD.K+BS.K
Polzahl: 4 / 7 / 8 / 12 / 19
Abmessungen
Polzahl d1 Ød2 Ød3 l2 l3 l6 s2 Leitungs-Ø
4 PG 9 19 19,5 44 62 106 SW16 6-8
7 PG 11 23 23,5 46 64 110 SW19 8-10
8 PG 13,5 25 25,5 52 64 116 SW22 10-12
12 PG 16 29 29,5 54 72 126 SW24 12-14
19 PG 21 36 38,5 68 84 152 SW32 14-18
Gesteckt
Zusätzlicher Platzbedarf zum Stecken min. 15mm
KupplungsdoseKD..
BuchsensteckerBS..
