3
Montageanleitung
Steckverbinder
Ausführung ohne Schutzleiter (Betriebsspannung max. 50V, Codiernase rund)

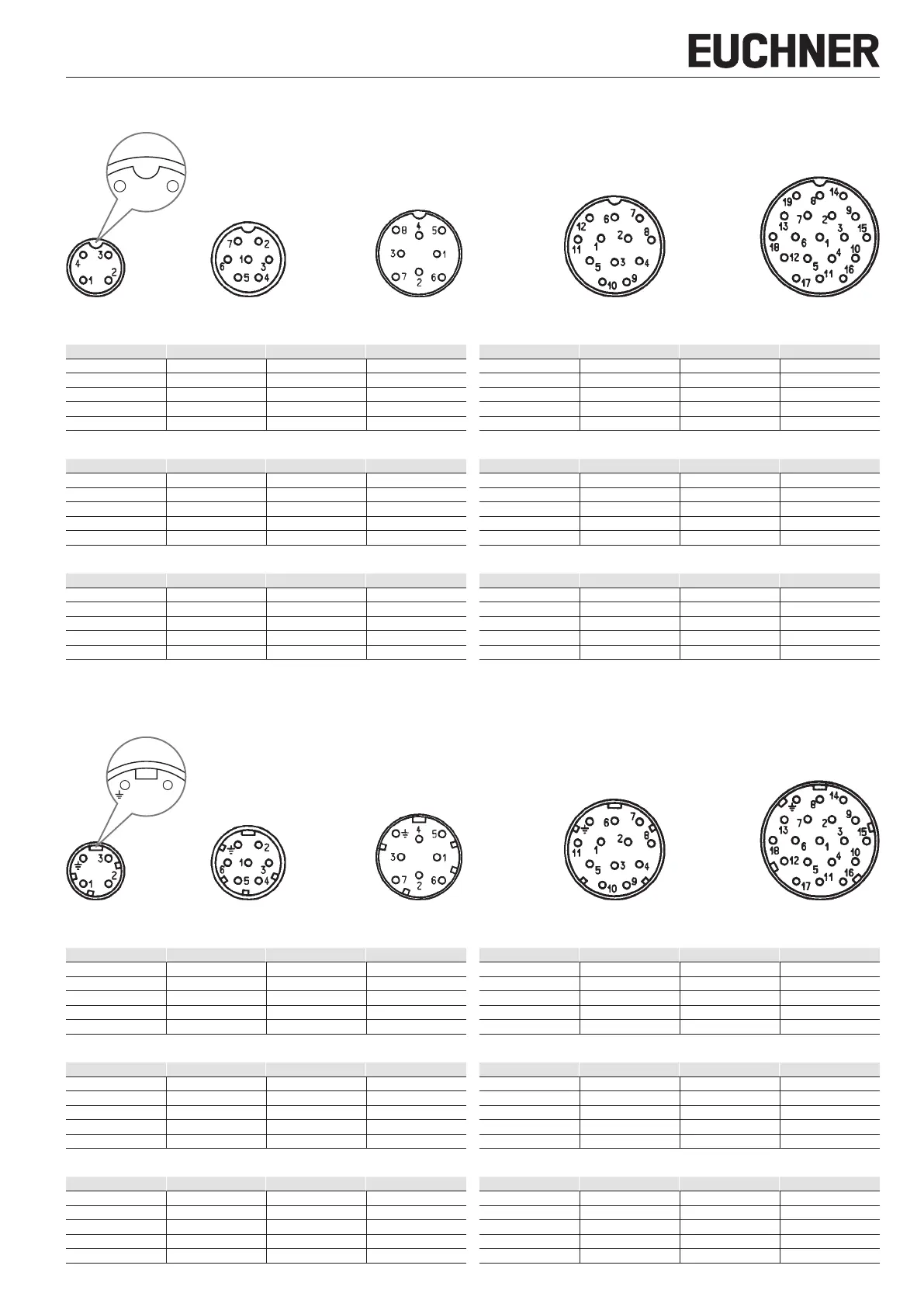

Kontaktbild Anschlussseite BS.K / BD.K
Bestell- / Typentabelle
Stiftdose
Polzahl Type Best.Nr. Masse [kg]
4 SD4K 002771 0,03
7 SD7K 002774 0,04
8 SD8K 002777 0,05
12 SD12K 026995 0,08
19 SD19K 002783 0,1
Buchsendose
Polzahl Type Best.Nr. Masse [kg]
4 BD4K 002801 0,02
7 BD7K 002804 0,03
8 BD8K 002807 0,03
12 BD12K 002810 0,04
19 BD19K 002813 0,08
Kupplungsdose
Polzahl Type Best.Nr. Masse [kg]
4 KD4K 002826 0,04
7 KD7K 002828 0,07
8 KD8K 002830 0,08
12 KD12K 002832 0,1
19 KD19K 002834 0,2
Buchsenstecker
Polzahl Type Best.Nr. Masse [kg]
4 BS4K 002772 0,04
7 BS7K 002775 0,07
8 BS8K 002778 0,08
12 BS12K 002781 0,1
19 BS19K 002784 0,2
Stiftstecker
Polzahl Type Best.Nr. Masse [kg]
4 SS4K 002802 0,04
7 SS7K 002805 0,07
8 SS8K 002808 0,08
12 SS12K 002811 0,1
19 SS19K 002814 0,2
Buchsenstecker
Polzahl Type Best.Nr. Masse [kg]
4 BS4K 002772 0,04
7 BS7K 002775 0,07
8 BS8K 002778 0,08
12 BS12K 002781 0,1
19 BS19K 002784 0,2
Ausführung mit voreilendem Schutzleiter (Betriebsspannung max. 250V, Codiernase eckig)
Kontaktbild Anschlussseite BS / BD
Bestell- / Typentabelle
Stiftdose
Polzahl Type Best.Nr. Masse [kg]
4 SD4 002756 0,03
7 SD7 002759 0,04
8 SD8 002765 0,05
12 SD12 002762 0,08
19 SD19 002768 0,1
Buchsendose
Polzahl Type Best.Nr. Masse [kg]
4 BD4 002786 0,02
7 BD7 002789 0,03
8 BD8 002792 0,03
12 BD12 002795 0,04
19 BD19 002798 0,08
Kupplungsdose
Polzahl Type Best.Nr. Masse [kg]
4 KD4 002816 0,04
7 KD7 002818 0,07
8 KD8 002820 0,08
12 KD12 002822 0,1
19 KD19 002824 0,2
Buchsenstecker
Polzahl Type Best.Nr. Masse [kg]
4 BS4 002757 0,04
7 BS7 002760 0,07
8 BS8 002766 0,08
12 BS12 002763 0,1
19 BS19 002769 0,2
Stiftstecker
Polzahl Type Best.Nr. Masse [kg]
4 SS4 002787 0,04
7 SS7 002790 0,07
8 SS8 002793 0,08
12 SS12 002796 0,1
19 SS19 002799 0,2
Buchsenstecker
Polzahl Type Best.Nr. Masse [kg]
4 BS4 002757 0,04
7 BS7 002760 0,07
8 BS8 002766 0,08
12 BS12 002763 0,1
19 BS19 002769 0,2
