5. BEDIENUNGSANLEITUNG
1. Grundplatte
2. Kugelhals
3. Sechskantschraube mit Federring und Unterlegscheibe
4. Schrauben und Dübel
5.1 ÜBERSICHT

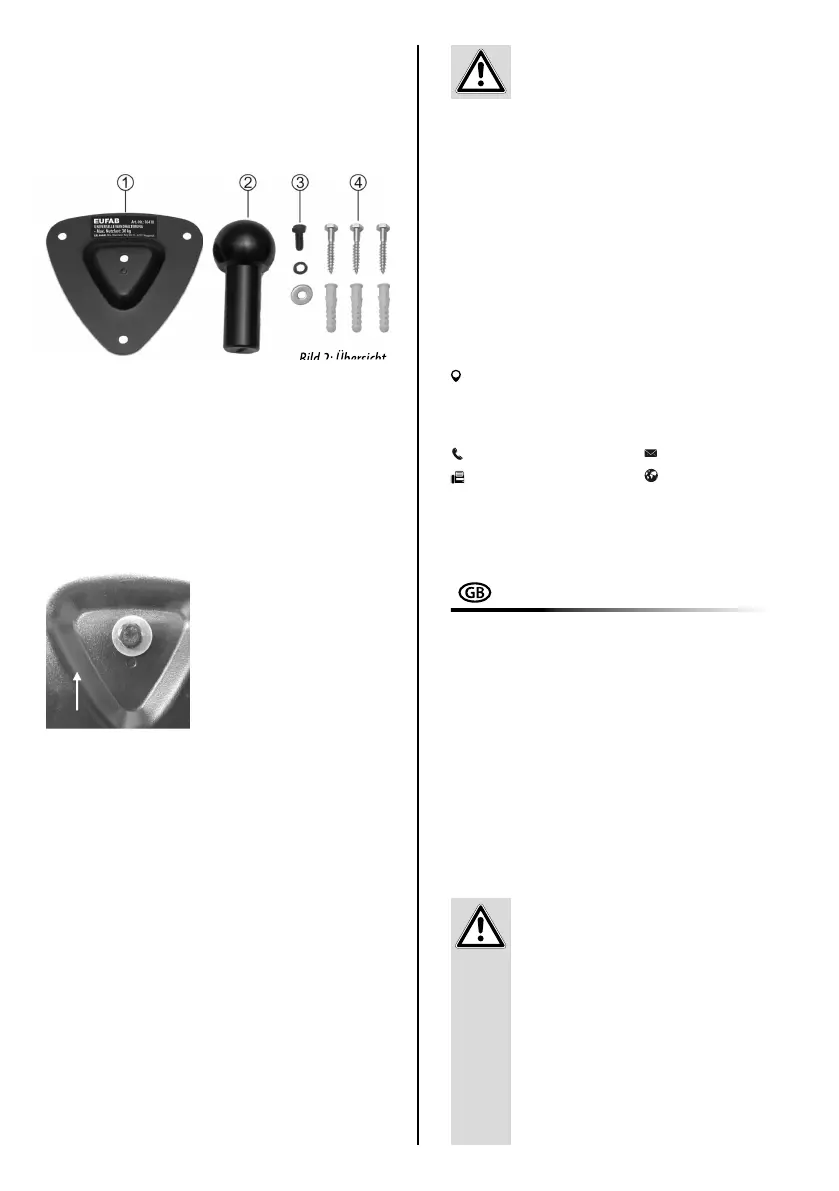

Bild 2: Übersicht
Markieren Sie an einer geeigneten Stelle auf der Wand die
Punkte für die Bohrlöcher. Dazu halten Sie die Wandhalterung
mit dem Typenschild nach oben (die Sechskantschraube auf
der Rückseite muss über der Bohrung für den Zapfen stehen,
Bild 3) an die Wand. Zeichnen Sie die Bohrungen der Grund-
platte auf der Wand nach.
Bohren Sie an den Stellen ein Loch. Entfernen Sie die Bohrrück-
stände aus dem Loch.
Stecken Sie die Dübel in das Loch. Setzen Sie die Wandhalte-
rung mit den Bohrungen über die Löcher in der Wand. Stecken
Sie die Schrauben durch die Bohrungen der Wandhalterung in
die Dübellöcher. Schrauben Sie jetzt die Wandhalterung fest.
Überprüfen Sie vor der ersten Benutzung unbedingt den
sicheren Sitz der Wandhalterung.
Stecken Sie die Sechskantschraube, Position 3 in der Übersicht,
durch den Federring und die Unterlegscheibe, und dann von
der Rückseite der Grundplatte, Position 1 in der Übersicht,
durch das Loch in der Mitte der Grundplatte. Setzen Sie den
Kugelhals, Position 2 in der Übersicht, mit der Gewindeboh-
rung auf die Sechskantschraube. Drehen Sie die Schraube ein
paar Umdrehungen hinein. Positionieren Sie den Kugelhals so,
dass der Zapfen am Fuß in der kleinen Bohrung in der Mitte
der Grundplatte sitzt. Ziehen Sie die Sechskantschraube fest.
5.3 MONTAGE AN DER WAND
Bild 3: Grundplatte Rückseite
5.2 MONTAGE DER WANDHALTERUNG
5.4 BEFESTIGUNG DES FAHRRADTRÄGERS AUF DER
WANDHALTERUNG
Ö nen Sie den Verschluss Ihres Fahrradträgers. Setzen Sie den
Fahrradträger mit dem Verschluss auf die Kugel des Wandhal-
ters. Drücken Sie den Fahrradträger auf den Wandhalter und
schließen Sie den Verschluss wieder.
Kontrollieren Sie den sicheren Sitz des
Fahrradträgers auf der Wandhalterung.
Reinigen Sie die Wandhalterung nur mit einem trockenen
Tuch. Verwenden Sie keine scharfen und lösungsmittelhaltigen
Reiniger.
7. HINWEISE ZUM UMWELTSCHUTZ
8. KONTAKTINFORMATIONEN
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com
Entsorgen Sie dieses Gerät über die Wertsto tonne oder die
ö entlichen/kommunalen Sammelstellen.
Die Materialien sind recycelbar. Durch Recycling, sto iche
Verwertung oder andere Formen der Wiederverwendung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt!
6. WARTUNG UND PFLEGE
UNIVERSAL WALL MOUNT for bicycle racks
1. PROPER USE OF THE PRODUCT _______________ 4
2. SCOPE OF DELIVERY ______________________4
3. SPECIFICATIONS ________________________4
4. SAFETY PRECAUTIONS ____________________4
5. OPERATING INSTRUCTIONS _________________ 4
5.1 OVERVIEW ___________________________4
5.2 ASSEMBLING THE WALL MOUNT ______________4
5.3 MOUNTING TO THE WALL __________________4
5.4 ECURING THE BICYCLE RACK TO THE WALL MOUNT ___ 4
6. MAINTENANCE AND CARE __________________5
7. NOTES REGARDING ENVIRONMENTAL PROTECTION __5
8. CONTACT INFORMATION ___________________5
WARNING
Read the operating instructions through
carefully prior to initial use and observe all
of the safety notes!
Not observing such may lead to personal
injury, damage to the device or to your
property!
Store the original packaging, the receipt
and these instructions so that they may be
consulted at a later date! When passing on
the product, please include these operating
instructions as well.
Please check the contents of package for
integrity and completeness prior to use!
