EUFAB 16418 Operating Instructions

6
• Lorsque vous percez, veillez à ne pas endom-
mager de conduites dans le mur !
• Veillez à ce que le matériau du mur (par ex.,
maçonnerie, enduit, bois) puisse supporter le
poids total admis. Par exemple, les cloisons
sèches ou les murs recouverts de bois.
• La charge maximale de 30 kg ne doit pas être
excédée !
• Placez le support mural à une hauteur facilement
accessible !
• Portez des lunettes de protection lorsque vous
percez des trous !

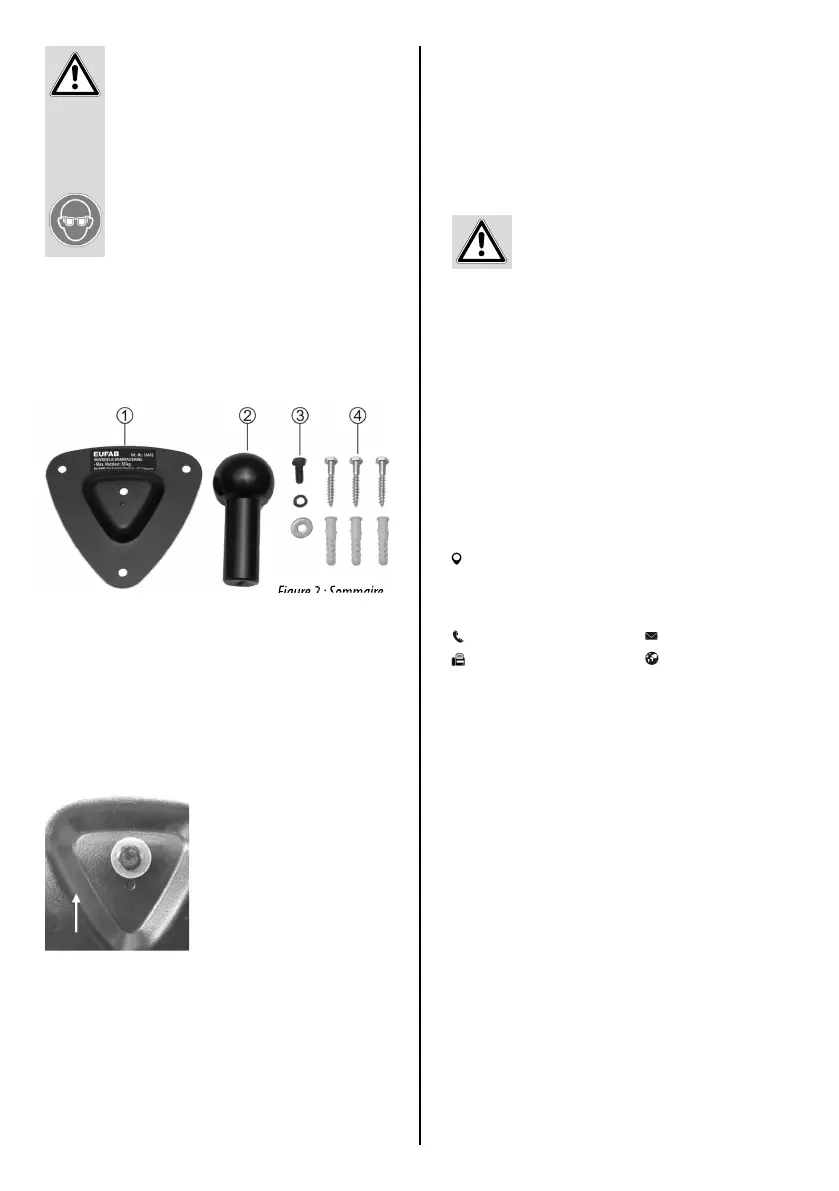

5. NOTICE D‘UTILISATION
1. Plaque de base
2. Dispositif d‘attelage
3. Vis hexagonale avec rondelle de blocage et rondelle
4. Vis et chevilles
5.1 VUE D‘ENSEMBLE
Figure 2 : Sommaire
Marquez sur le mur les endroits où vous souhaitez percer les
trous. Pour cela, maintenez le support mural avec la plaque
signalétique vers le haut (la vis hexagonale à l‘arrière doit se
trouver sur le perçage pour les embouts Figure 3) contre le mur.
Marquez sur le mur les perçages de la plaque de base.
Percez un trou au niveau des endroits marqués. Retirez les
débris de perçage hors du trou.
Insérez la cheville dans le trou. Placez le support mural avec les
perçages au niveau des trous dans le mur. Insérez les vis dans
Insérez la vis hexagonale, position 3 dans l‘aperçu, dans la
rondelle de blocage et la rondelle, et ensuite de l‘arrière de la
plaque de base, position 1 dans l‘aperçu, à travers le trou au
milieu de la plaque de base. Placez le dispositif d‘attelage,
position 2 dans l‘aperçu, avec le trou taraudé sur la vis hexa-
gonale. Tournez la vis quelques fois. Positionnez le dispositif
d‘attelage de sorte que les broches dans le pied se placent dans
le petit perçage au milieu de la plaque de base. Serrez la vis
hexagonale.
5.3 MONTAGE SUR LE MUR
Figure 3 : Arrière de la plaque de
base
5.2 MONTAGE DU SUPPORT MURAL
5.4 FIXATION DU PORTEVÉLOS SUR LE SUPPORT MURAL
Ouvrez le verrou de votre porte-vélos. Placez le porte-vélos
avec le verrouillage sur la boule du support mural. Poussez le
porte-vélos sur le support mural et refermez le verrouillage.
Figure 2 : Sommaire
Figure 2 : Sommaire
Figure 2 : Sommaire
Figure 2 : Sommaire
les perçages du support mural dans les trous de cheville. Vissez
maintenant le support mural pour le  xer.
Avant la première utilisation, veillez impérativement à ce que
le support mural soit bien  xé.
Véri ez que le porte-vélos soit bien  xé sur le
support mural.
Nettoyez le support mural exclusivement à l‘aide d‘un chi on
doux et sec. N‘utilisez pas de nettoyants agressifs ou contenant
des solvants.
7. REMARQUES RELATIVES À LA PROTECTION DE L‘EN
VIRONNEMENT
8. DONNÉES DE CONTACT
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Allemagne
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com
Éliminez cet appareil dans les containers de recyclage ou via les
centres de collecte publics/communaux.
Les matériaux sont recyclables. En recyclant, la réutilisation de
matière ou autres formes de réutilisation de vieux appareils fait
que vous contribuez à la protection de notre environnement !
6. ENTRETIEN ET NETTOYAGE
