Tavolino

Lamiera

Sblocco Base

Vite M16 x 130

4 x Vite M8 x 50

4 x Rondelle 8 mm

4 x Rosette elastiche

4 x Dadi M8

Sbloccare il telaio girevole aprendo il blocco anteriore e laterale. A tale scopo svitare completamente i bulloni dei bloccaggi e avvitarli di 90° per impedirne il

riaggancio. Ribaltare il telaio girevole verso il basso. Avvitare prima la base al tavolino preassemblato appoggiando la lamiera con la sede del perno di ssaggio e

i due appoggi del telaio girevole dall‘interno contro il tavolino esterno. Inserire le viti M8 x 50 dall‘interno verso l‘esterno attraverso la lamiera e il telaio esterno.

Inserire la base dall‘esterno sulle viti. Inserire le rondelle 8 mm, le rosette elastiche 8 mm e i dadi M8 sulle viti. Prima di stringere a fondo le viti, ribaltare indietro

il telaio girevole e ssarlo con i due perni di ssaggio. Stringere adesso le viti.

Appoggiare adesso la staa a U sulle apposite boccole. Inserire le viti a testa tonda con quadro sottotesta M8 x 60 dall‘esterno attraverso i fori della staa a U e

delle boccole. Mettere le rondelle 8 mm e i dadi zigrinati M8 sulle estremità delle viti e stringere i dadi zigrinati.

Spingere i supporti lampade preassemblati nei tubi quadri del telaio girevole. Accertarsi che il supporto con il fanale di retromarcia si trovi sul lato destro. I

supporti lampade si possono regolare in base alla larghezza del veicolo. Nei veicoli con oltre 1740 mm di larghezza (vedi punto 19, omologazione parte I)

disporre il supporto lampada nella posizione più esterna. Nei veicoli con meno di 1740 mm di larghezza, si devono scegliere i fori interni. Inserire nei fori adesso

le viti a testa tonda con quadro sottotesta M6 x 30. Inserire le rondelle 8 mm e i dadi M6 sulle estremità delle viti. Stringere adesso parzialmente i dadi. Stringere

in alto a fondo le viti a nottolino sul tubo quadro del telaio girevole. Poi stringere i dadi.

Il tavolino e la base vengono assemblati formando un pezzo unico.

Accertarsi poi se i due perni di ssaggio sono inseriti correttamente.

Supporto lampada sinistro

4 x Cappucci terminali 4 x Fermaruote 6 x Cinghie di ssaggio corte

Binari

Supporto lampada destro

2 x Viti a testa tonda M6 x 30

2 x Rondelle 6 mm

2 x Dadi M6

4 x Viti a testa tonda M6 x 20

4 x Viti a testa tonda M6 x 40

8 x Rondelle 6 mm

8 x Dadi M6

2 x dadi zigrinati M8

5.1.1 MONTAGGIO DELLA STAFFA A U

5.1.2 MONTAGGIO DEI SUPPORTI LAMPADE

5.1.3 MONTAGGIO DEI BINARI

Staa a U

5. ISTRUZIONI PER L‘USO

5.1 MONTAGGIO DEL PORTABICICLETTE

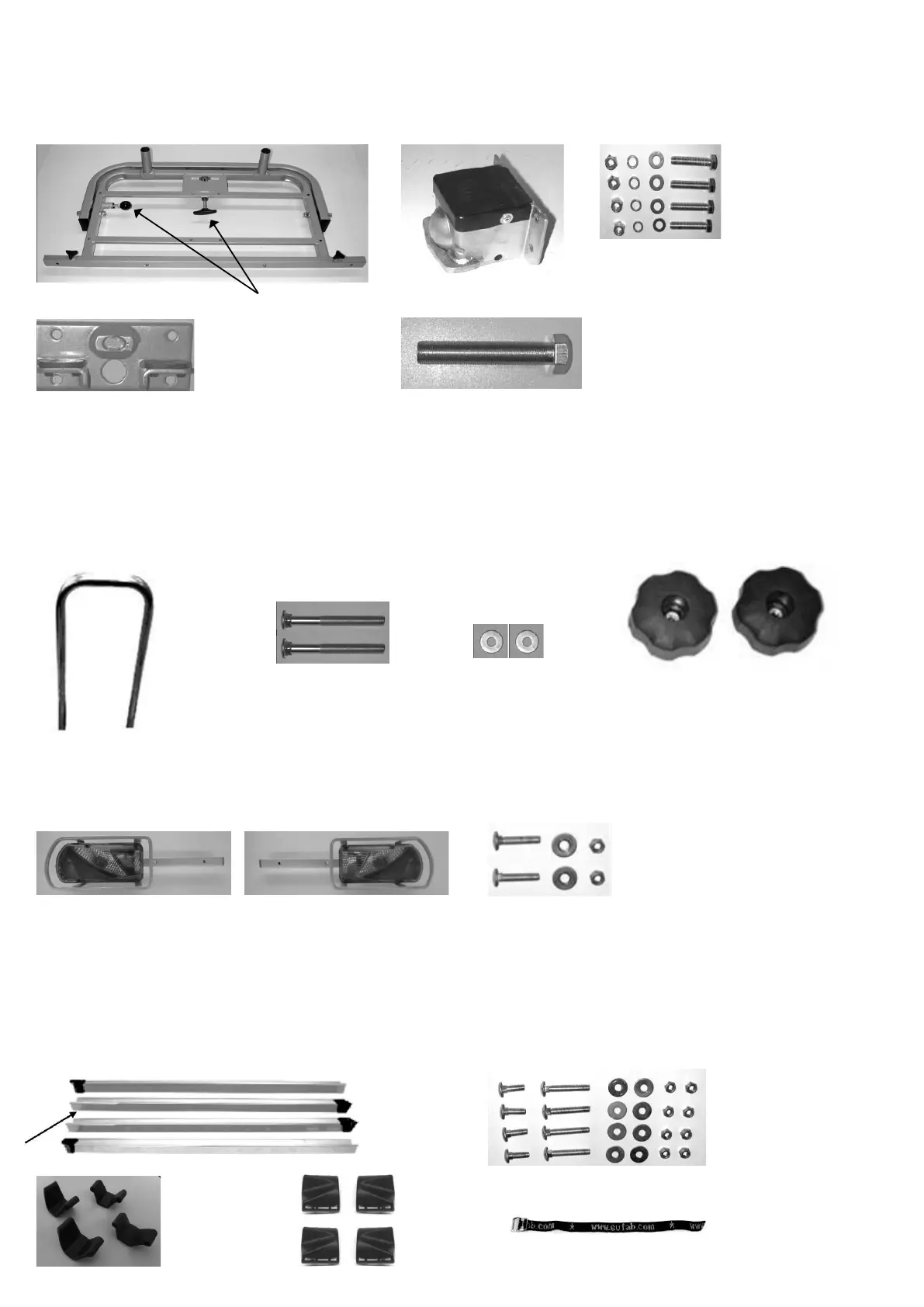

Il portabiciclette deve essere ancora assemblato. Prelevare tutti i componenti dall‘imballo e disporli a terra. Controllare la fornitura. Ogni fase di lavoro è descritta

e mostra chiaramente quali componenti occorrono per il montaggio del portabiciclette.

2 x viti a testa tonda M8 x 60 2 x rondelle 8 mm


