Zadní nosič je z oceli a je prachově lakován, dutiny jsou rovněž potažené, co brání oxidaci kovu. Měly by být nanáš-
ení v některé formě zničené(rýha, odpuzování) zabezpečte opravu ochrany.
Všechny závity šroubu by měly být ošetřeny olejem nebo tukem, aby byl zabezpečena trvalá lehkost chodu.
NÁVOD NA MONTÁŽ
Tento nosič jízdních kol se jen několika málo úkony namontuje a připraví k použití. U – oblouk rovněž přišroubujte na
objímky stolu nosiče určené na tento účel. K tomu použijte šrouby s plochou kulovou hlavou a čtyřhranem M8 x 60,
podložky a rýhované matice M8. Šrouby s plochou kulovou hlavou a čtyřhranem se musejí zasunout zvenku směrem
dovnitř. (viz obrázek 1)
Obrázek 1
Montáž nosiče jízdních kol na tažné zařízení
Při montáži by mělo vozidlo stát ve vodorovné poloze. Motor se předem vypne a zatáhne se ruční brzda. Tažné
zařízení nesmí být poškozené, musí bý t čisté a zbavené tuku. JAKE se nasadí na tažné zařízení shora a přitom se
opticky vyrovná. Páku rychlouzávěru stiskněte dolů (cca 40 kg) až na doraz (páka zůstane v horizontální poloze).
Plastový uzávěr posunujte doleva, dokud není zcela vidět zelené označení na rukojeti. Opět zkontrolujte, zda je
nosič bezpečně a pevně osazený na tažném zařízení (a nedá se již př etočit). Pokud tomu tak není, musí se
rychlouzávěr znovu nastavit. Plastový uzávěr př itom posuňte co nejvíce doprava tak, abyste mohli páku zatáhnout
nahoru a nosič sejmout z tažného zařízení. Nyní trochu zašroubujte seřizovací šroub na rychlouzávěru (nejdříve
uvolněte pojistnou matici) a poté pojistnou matici opět utáhněte.
Nosič znovu nasaďte na tažné zařízení a opět zkontrolujte, zda je nosič bezpečně a pevně osazený na tažném
zařízení. Př ípadně tento postup opět zopakujte, dokud nosič není bezpečně a pevně osazený.
Pozor: Vždy zajistěte, aby byla pojistná matice na seř izovacím šroubu správně utažená! Poté uzamkněte
rychlouzávěr a vytáhněte klíč ze zámku. Nosič jízdních kol je nyní chráně ný i proti krádeži. Vždy zajistěte, aby byl
rychlouzávěr správně zavřený! Zelené označení je na rukojeti zcela viditelné a červený bod se nachází ve výšce
zámku na symbolu zámku. Klíč e od uzávěru se musejí důkladně uschovat.
Pozor: Uzávěr zámku slouží bezpečnosti a je zároveň ochranou proti krádeži.
Nosič se bez těchto pojistek zámku nesmí používat.

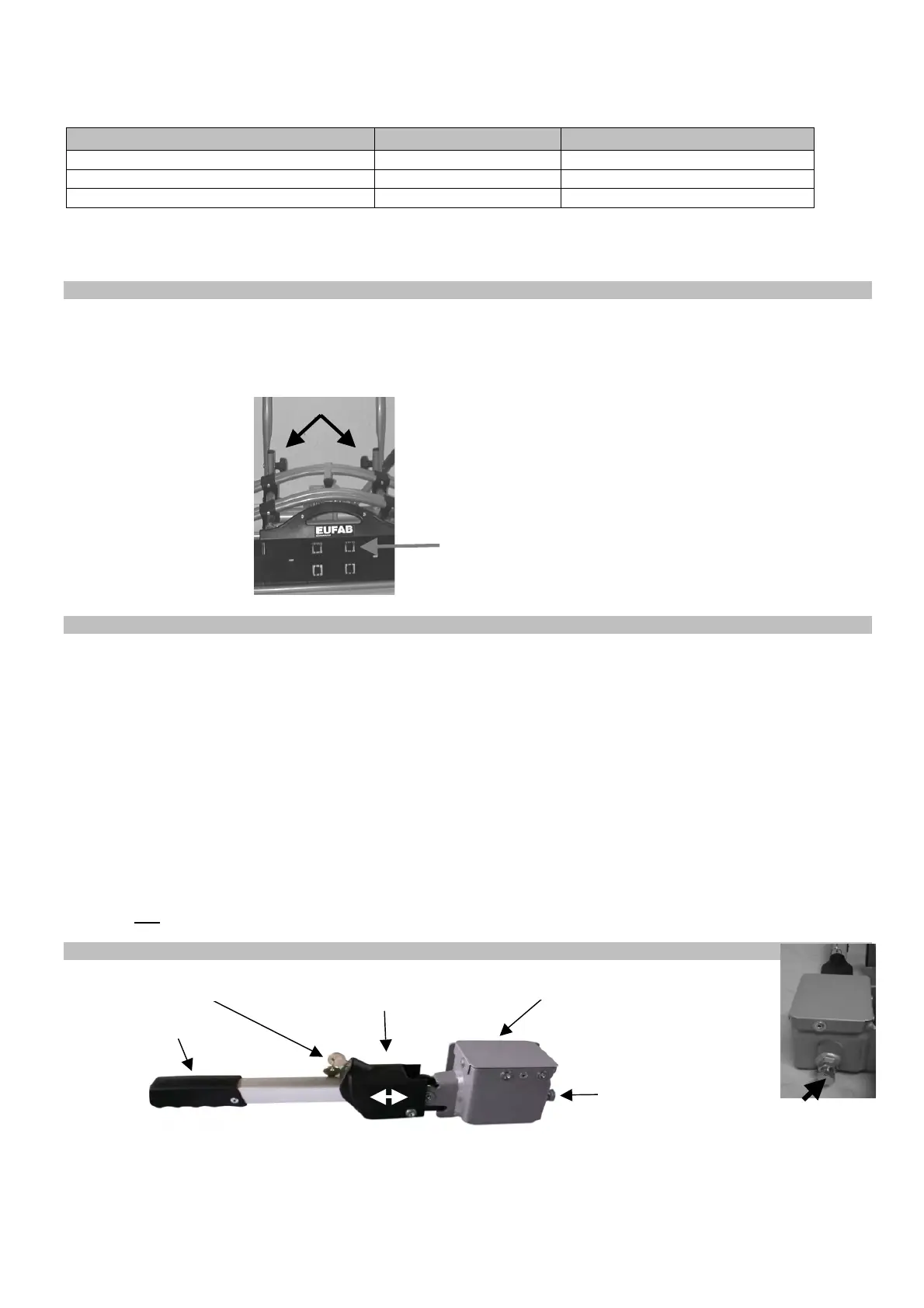

Rychlouzávěr
