Vážený zákazníci, kolkované strany sú európske povolenia k prevozu.
U používaní nosiča musíte tento EG BE bezpodmienečne nosiť so sebou!
Podmienky spojovacieho zariadenia
Nevhodné pre spojovacie zariadenie z hliníku
Nosič bicyklov môž e byť montovaný na každú guľovú hlavicu pre ťahanie prívesov s nasledujúcimi podmienkami.
Kontrolujte spôsobilosť spojovacieho zariadenia. Spojovacie zariadenie musí byť druhu stavby schválený.
Guľ a a guľová ojnica musia byť jednodielne vykované. Materiál guľovej ojnice musí mat najmenšiu akosť vrstvy
St 52- 3.
Upozornenie:
spravidla sú guľové ojnice z St 52- 3. Liaty materiál ako napr. GGG 40 nieje vhodných. (vhodný až od GGG 52)
Tohto č asu sa vyrábajú následujúce guľové ojnice z GGG 40:
Zadný nosič je z ocele a je prachovo lakovaný, dutiny sú tiež povrchovo spracované, čo bráni oxidácii kovu. Ak by
mal byť nános v niektorej forme zničený(ryha, repulzia) zabezpečte opravu ochrany.
Všetky závity skrutiek by mali byť ošetrené olejom alebo tukom, aby bola zabezpečená trvalá ľahkosť
chodu.
NÁVOD NA MONTÁŽ
Tento nosič bicyklov sa iba niekoľkými pohybmi ruky zmontuje a pripraví na použitie. U – oblúk naskrutkujte taktiež
na objímky nosného stola plánované na tento účel. Použite na to skrutky s plochou guľovou hlavou a štvorhranom
M8 X 60, podložky a ryhované matice M8. Skrutky s plochou guľovou hlavou a štvorhranom musia byť zastrčené
zvonku smerom dovnútra. (pozri obrázok 1)

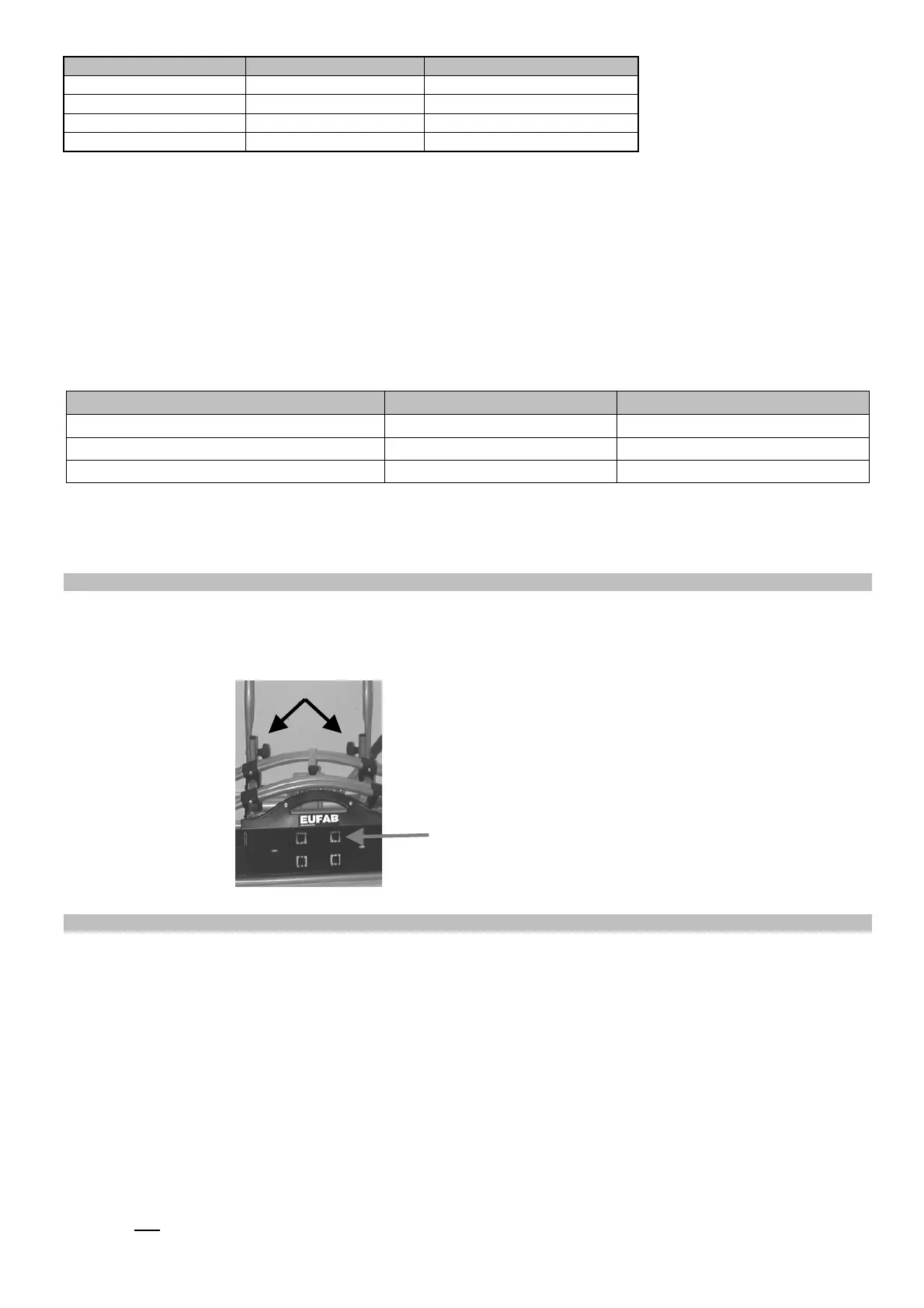

Obrázok 1
Montáž nosiča bicyklov na ťažné zariadenie
Pri montáž i by malo vozidlo stáť vo vodorovnej polohe, motor by mal byť vypnutý a ručná brzda zatiahnutá. Ťažné
zariadenie nesmie byť poškodené, musí byť čisté a zbavené mastnoty. JAKE sa nasadí zhora na ťažné zariadenie a
pritom sa opticky vyrovná. Páku rýchlouzáveru zatlačte nadol (cca 40 kg) až na doraz (páka zostane v horizontálnej
polohe). Plastový uzáver posuňte doľ ava, až kým úplne nevidno zelené značenie na rukoväti. Znovu skontrolujte, či
je nosič bezpečne a pevne osadený na ťažnom zariadení (a nedá sa viac pretáčať). Ak to tak nie je, musí sa
rýchlouzáver znovu nastaviť. Plastový uzáver pritom posuň te čo najviac doprava tak, aby ste páku mohli potiahnuť
nahor a nosič zložiť z ťažného zariadenia. Teraz trochu zakrúťte regulačnú skrutku na rýchlouzávere (najskôr
povoľte poistnú maticu) a poistnú maticu znovu dotiahnite. Nosič znovu nasaďte na ťažné zariadenie a opätovne
skontrolujte, či je bezpečne a pevne osadený na ťažnom zariadení. Tento postup v prípade potreby opakujte
dovtedy, kým nebude nosič bezpečne a pevne osadený. Pozor: Vždy zabezpečte, aby bola poistná matica na
regulačnej skrutke riadne dotiahnutá! Napokon uzamknite rýchlouzáver a kľúč vyberte zo zámku. Nosič bicyklov
je teraz chránený aj pred krádežou. Vždy zabezpečte, aby bol rýchlouzáver správne uzamknutý! Zelené značenie na
rukoväti je úplne viditeľné a červený bod na zámku sa nachádza vo výške zámku na symbole zámku. Kľúče od
uzáverov sa musia dôkladne uschovať.
Pozor: Uzáver zámku slúži bezpečnosti a je súčasne ochranou proti krádeži.
Nosič sa bez týchto poistiek zámkov nesmie používať.
