Mode d'emploi
Montage du porte-vélos :
Le porte-vélos doit maintenant être monté. Retirez toutes les pièces de l'emballage et disposez-les
clairement. Vérifiez le contenu de la livraison. Chaque étape est décrite et vous montre clairement quelle
pièce vous sera nécessaire pour monter le porte-vélos.
Montage de l'étrier en U
Châssis de base avec Étrier en U 2 x Vis à tête bombée M8 x 60 2 x Poignée écrou M8
Fermeture rapide 2 x Disque 15,8 x 8,3 x 1,2
Placez maintenant l'étrier en U sur la gaine tubulaire prévue à cet effet. Placez les vis à tête bombée M8 x
60 extérieures dans les perçages de l'étrier en U et la gaine tubulaire. Placez les disques et les poignées
écrous M8 sur l'extrémité de vis et serrez les poignées écrous.
Montage des rails porte-roue
4 x Moitié de rails porte-roue
2 x Guidage de sangle 2 x Vis de coulisse M6 x 25 4 x Vis de coulisse M6 x 75
4 x Blocage de roue 2 x Élément de liaison
2 x Élément de liaison avec languette en tôle 4 x Disque 4 x Écrou papillon M6
4 x Sangle de serrage, petite

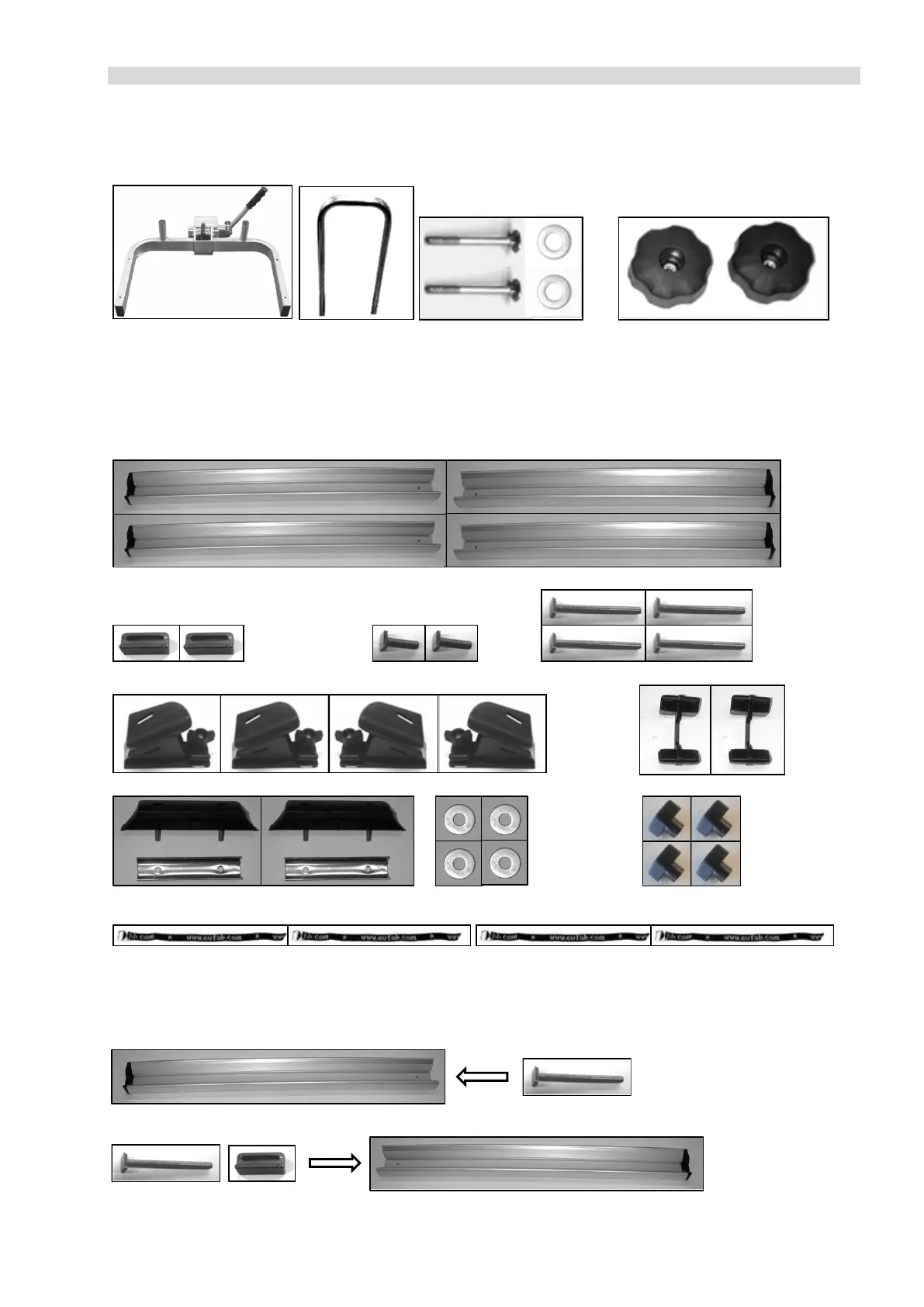

Posez les 4 moitiés de rails devant vous comme illustré sur l'image suivante et montez les pièces selon
l'ordre présenté sous le rail dans la coulisse fournie.
