Placez une sangle de serrage par blocage de roue. Placez maintenant
un blocage de roue dans chaque rail au niveau de la coulisse supérieure.
Veillez à ce que les blocages de roue puissent être glissés
vers l'extérieur de la roue.

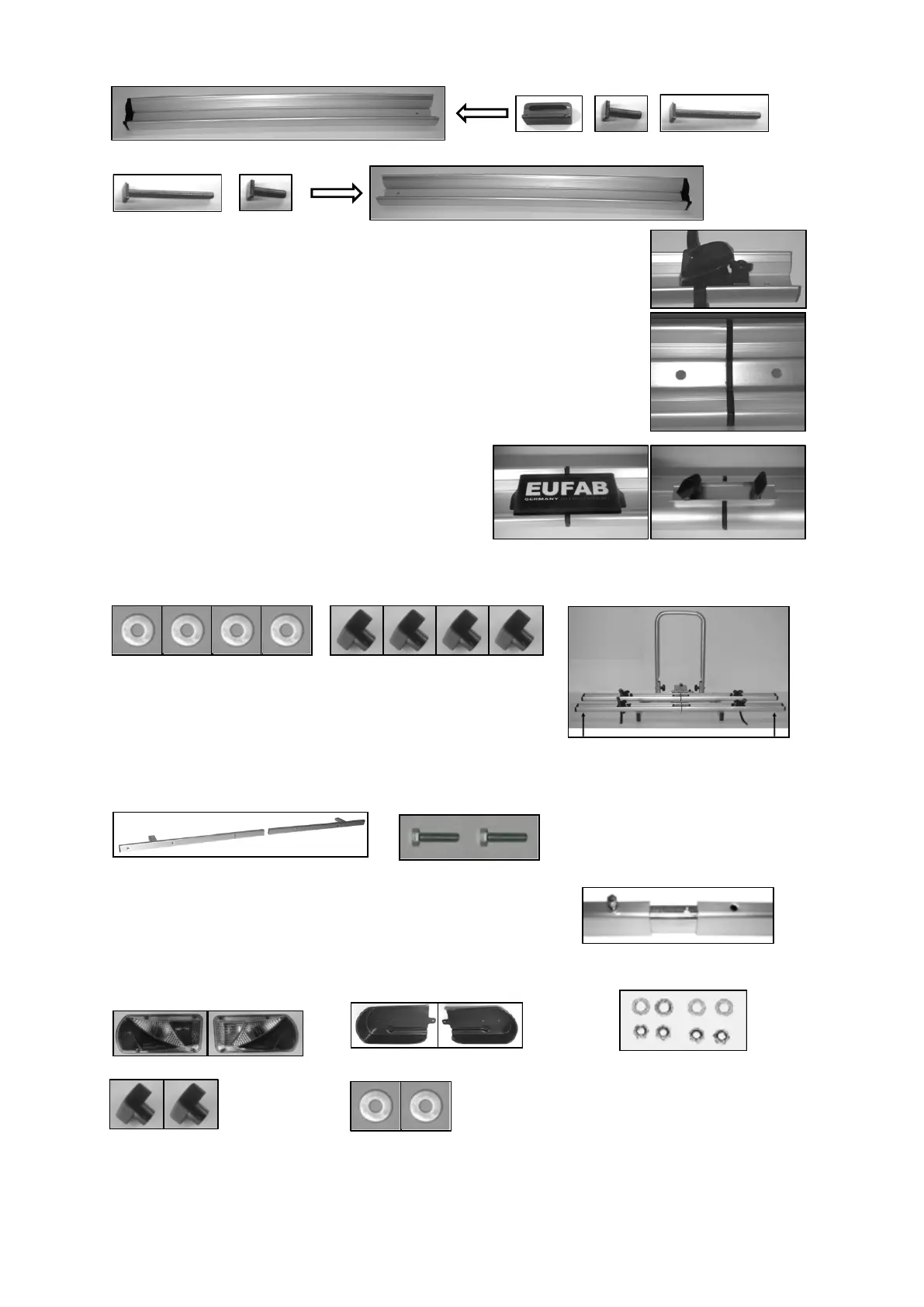

Assemblez la moitié gauche et droite du rail 1 avec un
Installez la pièce de liaison du haut avec les
boulons filetés dans les trous du rail. Placez les
languettes de tôle, avec les
traverses vers l'extérieur, sur les boulons filetés et
vissez avec deux disques 11,9 x 6,5 x 0,9
Répétez ce processus de montage pour le disque 2.
Montage des rails porte-roue sur le châssis de base
4 x Disque 17,6 x 6,5 x 1,1 4 x Écrou papillon
Placez les longues vis des rails à travers les
trous du châssis. Veillez à ce que le rail porte-vélos
soit fixé avec les petites vis de coulisse à l'arrière
du châssis de base. Alignez les rails porte-roue au milieu du châssis de base. Vissez les rails avec les
disques 17,6 x 6,5 x 1,1 et les écrous papillon.
Montage du support de lampe
Support de lampe, gauche et droit 2 x Vis M5 x 10 2 x Disque 5,4 x 5,2 x 0,9
Assemblez les deux parties du support de lampe. Cette étape est
simplifiée grâce à un petit élément de guidage qui est déjà
monté d'un côté. Assemblez les deux parties et
assurez la liaison avec les vis M5 x 10 et les rondelles.
Feu arrière, gauche et droite Protection de feu, gauche et droite 4 x Écrou M5
4 x Disque 13,7 x 5,4 x 0,9
2 x Écrou papillon 2 x Disque 17,6 x 6,5 x 1,1
Placez le feu arrière gauche (avec feu antibrouillard) dans la protection de feu (œillet de fixation droit,
câblage vers le bas). Veillez à ce que les câbles soient correctement placés dans la gaine de câblage.
Insérez les boulons profilés de la lampe dans les trous sur le côté gauche du support de lampe et vissez le
