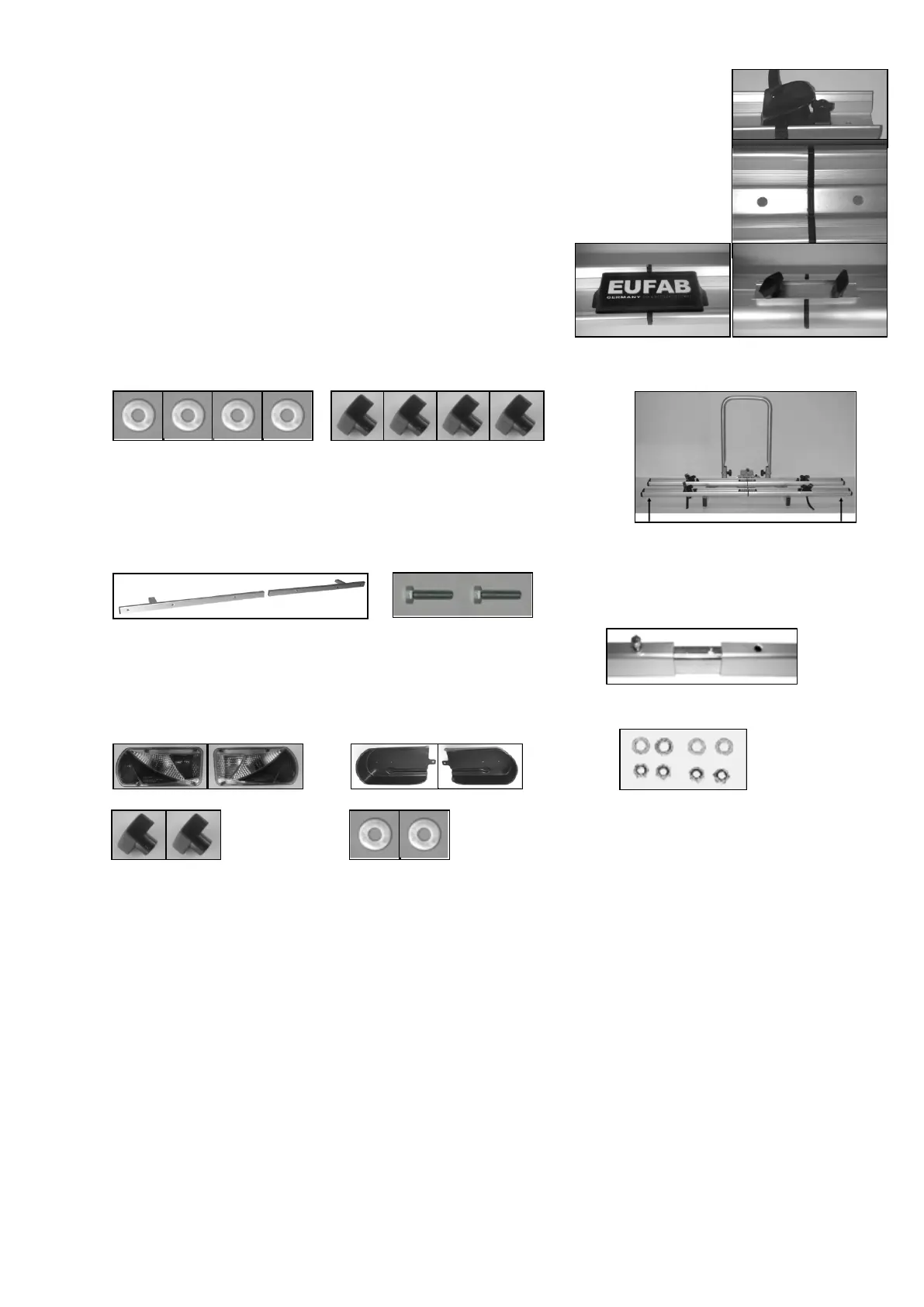

Tirare ciascuna cinghia di fissaggio mediante un fermaruote. Inserire
ora in ciascun binario un fermaruote nel glifo superiore.
Assicurarsi che i fermaruote si possano spingere dall'interno all'esterno
Unire la metà di destra e la metà di sinistra del binario 1 con l'apposito
collegamento per binari.
Introdurre il raccordo nei fori del binario dall'alto con le
spine filettate. Dal basso, applicare la linguetta
mediante le spine filettate con le aste rivolte verso
l'esterno e stringere con due rondelle 11,9 x 6,5 x 0,9 e
Ripetere la stessa procedura per il binario 2.
Montaggio dei binari sul telaio base
4 rondelle 17,6 x 6,5 x 1,1 4 dadi a farfalla
Introdurre le viti lunghe dei binari nei fori del telaio base. Accertarsi
che il binario venga fissato dietro al telaio base con le viti a glifo corte
aggiuntive. Disporre i binari al centro del telaio base. Stringere i binari
con le rondelle 17,6 x 6,5 x 1,1 e i dadi a farfalla.
Montaggio del supporto lampade
Unire i due elementi del supporto lampade. Questa operazione viene
facilitata da una piccola guida già montata su un lato. Collegare i due
elementi tra di loro e fissarli tramite viti M5 x 10 e rondelle.
Montaggio delle luci posteriori
Luce posteriore, sinistra e destra Protezione luci, sinistra e destra 4 dadi M5
4 rondelle 13,7 x 5,4 x 0,9
2 dadi a farfalla 2 rondelle 17,6 x 6,5 x 1,1
Inserire la luce posteriore di sinistra (con la luce posteriore antinebbia) nella protezione di sinistra (occhiello
di destra, passacavo sotto), accertandosi che il cavo avanzi correttamente nel passacavo. Passare ora le
spine filettate della lampada attraverso i fori sul lato sinistro del supporto e stringere la luce posteriore con i
dadi M5 e le rondelle 13,7 x 5,4 x 0,9. Per quanto riguarda la luce posteriore di destra (con la luce di
retromarcia), procedere allo stesso modo.
A questo punto, fissare il supporto completo sotto il secondo binario. A tale scopo si regolano le viti a glifo
corte nel binario 2 alla giusta distanza dai sostegni del portalampada. Passare le viti attraverso i fori nei
sostegni del portalampada e stringere con le rondelle 17,6 x 6,5 x 1,1 e i dadi a farfalla.
