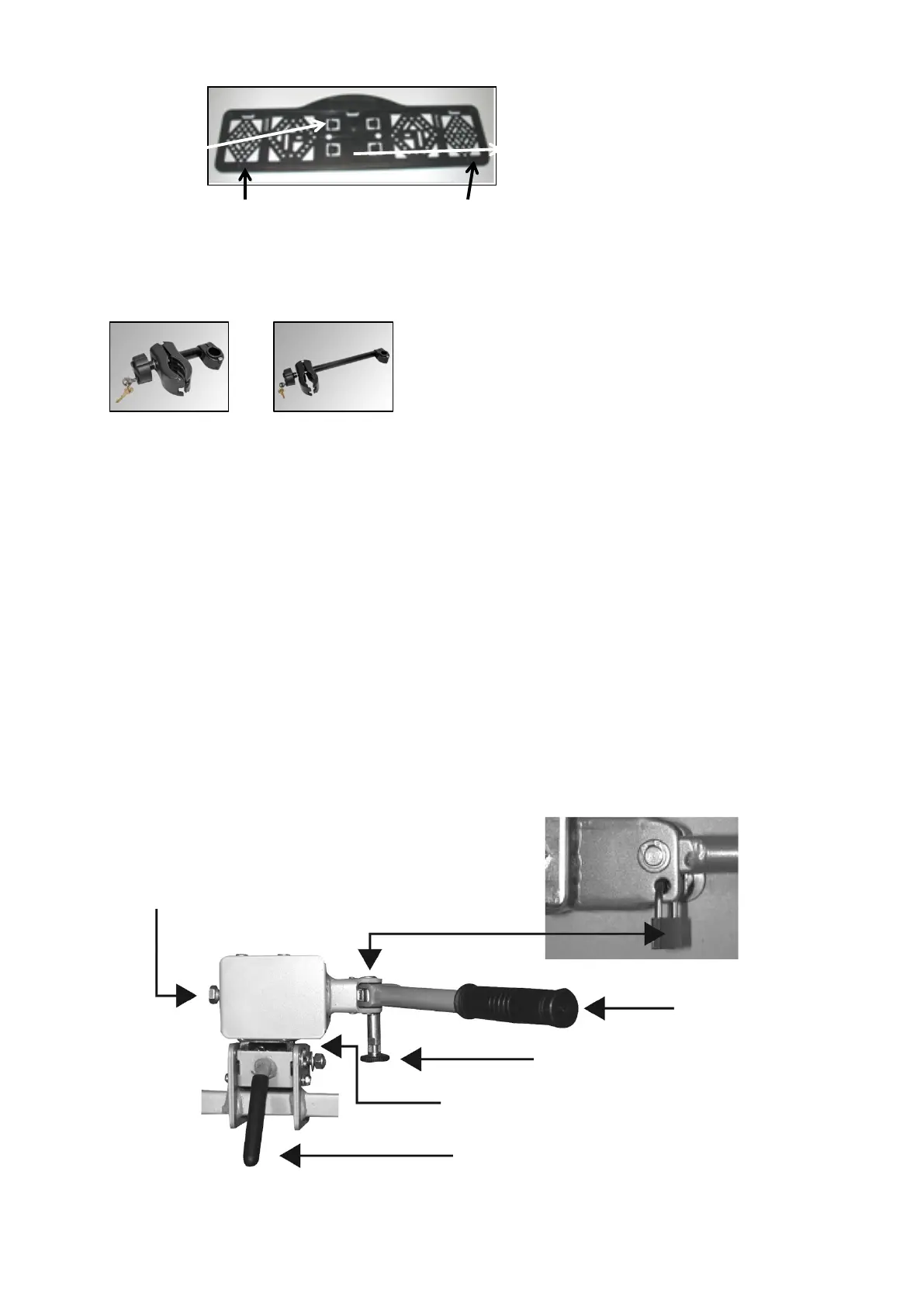

licare il portatarga, con brugole e rondelle già montate, sul supporto lampade in modo tale che le lampade e
il portatarga si trovino alla stessa altezza.
Le clip di montaggio per il fissaggio della targa si trovano nel portatarga come elementi di espulsione.
Estrarre due delle clip. Spingere la targa nel supporto e fissarla premendo le clip nelle aperture.
Montaggio dei bracci di fissaggio
Braccio di fissaggio corto Braccio di fissaggio lungo
Chiudere a chiave il lucchetto nel dado zigrinato e tirare la chiave. Rimuovere il dado zigrinato
completamente dal braccio di fissaggio svitando in senso antiorario. Rimuovere quindi dalla filettatura la
rondella, la graffa del telaio e la rondella di compensazione del tubo. Collocare la filettatura su una base
solida e antigraffio, e pressare la fascetta e il tubo delicatamente nella direzione della base. In questo modo
si svita dalla fascetta la vite a testa tonda con quadro sottotesta e allo stesso tempo si rimuove il cappuccio.
Estrarre la vite a testa tonda con quadro sottotesta completamente dalla fascetta e separare il tubo dalla
fascetta. Aprire la fascetta e togliere l'inserto in gomma. Collocare ora l'inserto in gomma intorno alla staffa a
U in un punto adeguato per la propria bicicletta (a seconda della forma e delle dimensioni del telaio).
Applicare la fascetta sull'inserto in gomma e premere per bene, accertandosi che l'inserto non si schiacci o si
pieghi. Inserire la vite a testa tonda con quadro sottotesta nei due fori della fascetta. Ruotando leggermente
si può provare se il quadro della vite a testa tonda con quadro sottotesta è fissato in sede. Applicare ora gli
elementi sulla vite a testa tonda con quadro sottotesta nel seguente ordine: tubo, rondella di compensazione
(con la bombatura rivolta verso la graffa del telaio), graffa del telaio, rondella di compensazione (con la
bombatura rivolta verso la graffa del telaio) e rondella. Avvitare il dado zigrinato in senso orario. Riapplicare il
cappuccio nella fascetta.
Posare i cavi lungo i tubi del tavolino. I cavi non si devono piegare, tirare o schiacciare, ad es. nella zona del
meccanismo di ribaltamento. Per fissare i cavi usare le fascette stringicavo fornite in dotazione. Infine,
tagliare la parte in eccesso delle fascette stringicavo con una tronchesina.
Montaggio del portabici sul gancio di traino
Accertarsi che il gancio di traino non sia danneggiato e sia pulito e senza grasso.
Apertura per le clip di montaggio
Leva del dispositivo di ribaltamento
