EUFAB JAMES User Manual

Montage der Radschienen

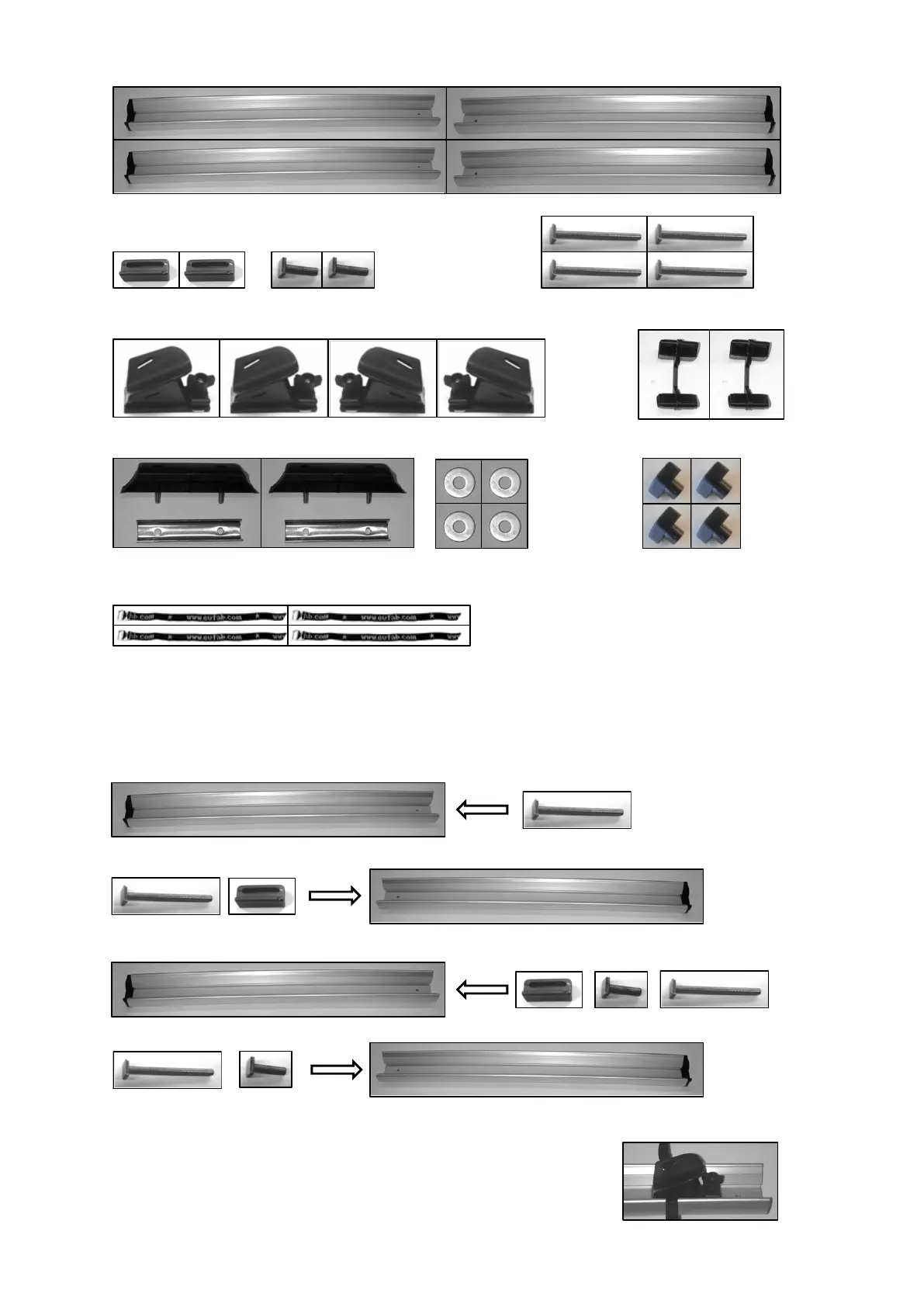

4 x Radschienen-Hälfte
2 x Gurtführung 2 x Kulissenschraube M6 x 25 4 x Kulissenschraube M6 x 75
4 x Radstopper 2 x Schienenverbinder
2 x Verbindungsstück mit Blechlasche 4 x Scheibe 4 x Flügelmutter M6
11,9 x 6,5 x 0,9
4 x Spanngurt, klein
Legen Sie sich die 4 Schienenhälften, so wie auf den nächsten Bildern zu sehen, vor sich hin und
führen die Bauteile in der dargestellten Reihenfolge unterhalb der Schiene in die vorhandene Kulisse
ein.
Schiene 1, linke Hälfte:
Schiene 1, rechte Hälfte
Schiene 2, linke Hälfte
Schiene 2, rechte Hälfte
Ziehen Sie je einen Spanngurt durch einen Radstopper. Führen Sie nun
in jede Radschiene einen Radstopper in die oben liegende Kulisse ein.
Achten Sie darauf, daß die Radstopper von innen nach außen zum Rad
geschoben werden können.
