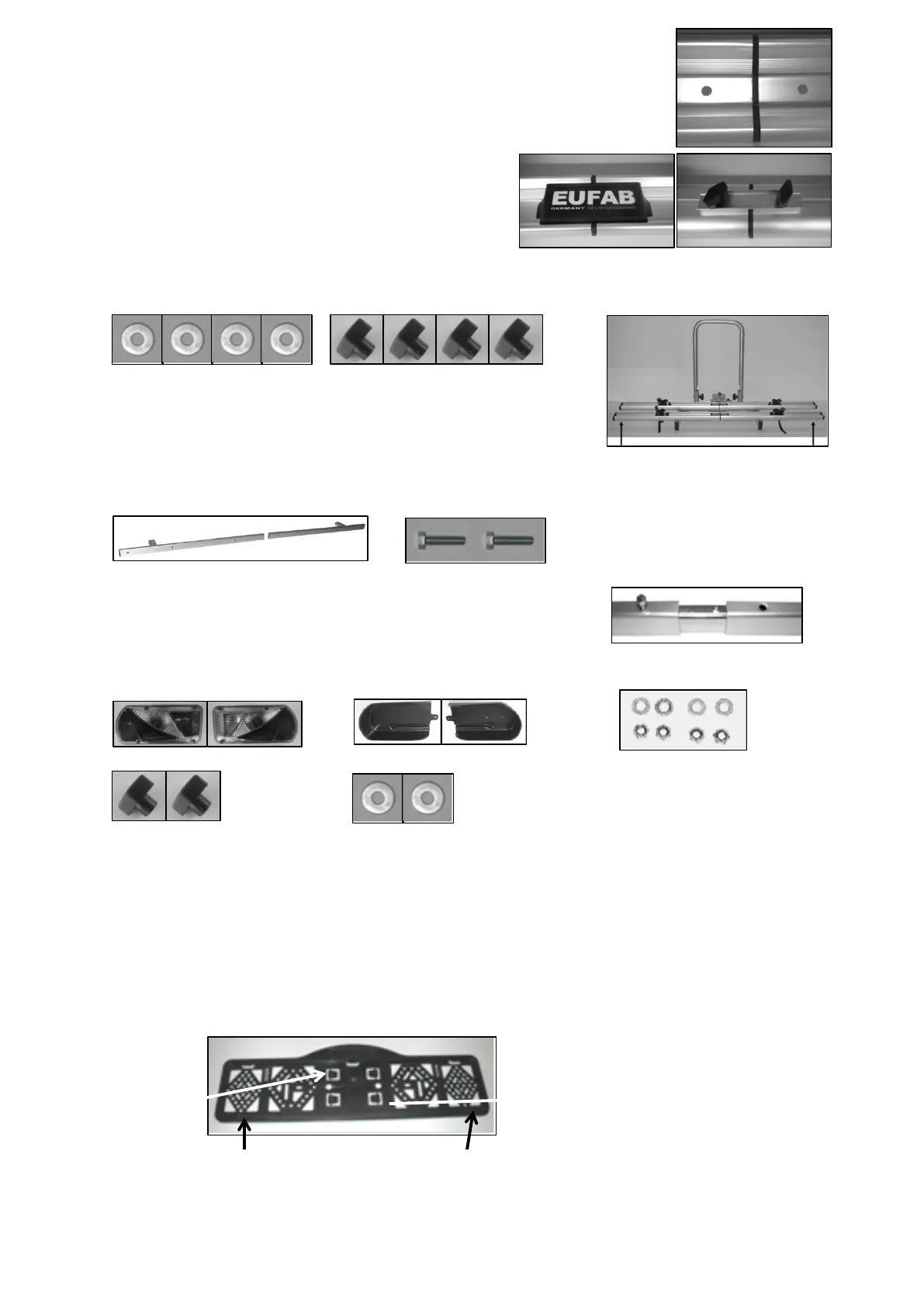

Stecken Sie die rechte und linke Hälfte der Schiene 1 mit einem
Schienenverbinder zusammen.
Setzen Sie das Verbindungsstück von oben mit den
Gewindebolzen in die Bohrungen der Radschiene ein.
Von unten setzen Sie die Blechlasche, mit den
Stegen nach außen, über die Gewindebolzen und
schrauben Sie mit zwei Scheiben 11,9 x 6,5 x 0,9 und
Wiederholen Sie diesen Montagevorgang für die Schiene 2.
Montage der Radschienen auf den Grundrahmen
4 x Scheibe 17,6 x 6,5 x 1,1 4 x Flügelmutter
Stecken Sie die langen Schrauben der Radschienen durch die
Bohrungen des Grundrahmens. Achten Sie darauf, daß die Rad-
schiene mit den zusätzlichen kurzen Kulissenschrauben hinten
auf dem Grundrahmen befestigt wird. Richten Sie die Radschienen mittig auf dem Grundrahmen aus.
Schrauben Sie die Radschienen mit den Scheiben 17,6 x 6,5 x 1,1 und den Flügelmuttern fest.
Montage des Leuchtenträgers
Leuchtentäger, links und rechts 2 x Schraube M5 x 10 2 x Scheibe 5,4 x 5,2 x 0,9
Fügen Sie die beiden Teile des Leuchtenträgers zusammen. Dies wird
durch ein kleines Führungsteil, welches bereits auf einer Seite vor-
montiert ist, erleichtert. Schieben Sie die beiden Teile zusammen und
sichern Sie die Verbindung mit den Schrauben M5 x 10 und den Unterlegscheiben.
Rückleuchte, links und rechts Leuchtenschutz, links und rechts 4 x Mutter M5
4 x Scheibe 13,7 x 5,4 x 0,9
2 x Flügelmutter 2 x Scheibe 17,6 x 6,5 x 1,1
Setzen Sie die linke Rückleuchte (mit Nebelschlußleuchte) in den linken Leuchtenschutz (Befestigungsöse
rechts, Kabelführung unten) ein. Achten Sie dabei darauf, daß das Kabel korrekt in der Kabelführung
verläuft. Führen Sie nun die Gewindebolzen der Leuchte durch die Bohrungen an der linken Seite des
Leuchtenträgers und schrauben Sie die Rückleuchte mit den Muttern M5 und den Scheiben 13,7 x 5,4 x 0,9
fest. Für die rechte Rückleuchte (mit Rückfahrlicht) verfahren Sie entsprechend.
Befestigen Sie nun den kompletten Leuchtenträger unter der zweiten Radschiene. Dazu stellen Sie die
kurzen Kulissenschrauben in der Radschiene 2 auf den Abstand der Halterungen des Leuchtenträgers ein.
Führen Sie die Schrauben durch die Bohrungen in den Halterungen des Leuchtenträgers und schrauben sie
mit den Scheiben 17,6 x 6,5 x 1,1 und den Flügelmuttern fest.
Montage des Kennzeichenhalters
Montieren Sie den Kennzeichenhalter mit den vormontierten Inbusschrauben und Scheiben so am
Leuchtenträger, daß die Leuchten und der Kennzeichenhalter sich auf einer Höhe befinden.
Aussparung für Montageclips
