22
Teraz zatlačte stopre - 2 vpravo a 2 vľavo - zhora na kolesové obruče. Dbajte nato, aby
vyššie položená strana klinového tvaru ukazovala smerom ku stredu nosiča. Následne
prevlečte krátky upínací pás cez stredný otvor stopera a preveďte ho popod kolesovú
obruč na protiľahlú stranu cez stredný otvor (pozri obrázok). Ostatné 2 zvyšné pásy
budete potrebovať neskôr na správne pripevnenie bicyklov. Otvorte svorky držiakov rámu
a obložte ich s vložkami okolo U-oblúka. Svorky uzavrite pomocou skrutiek s ryhovanými
hlavami (ešte ich nedoťahujte napevno).
Montáž jízdních kol na zadní nosič jízdních kol
První kolo nasaďte do první drážky pro kolo (do té nejblíže vozidlu) a k nosnému rámu
(nosník ve tvaru U) upevněte krátkým držákem rámu. Kola zajistěte tak, že nasunete
zarážky ke kolu a utáhnete pásky. Pozor: Přední kolo musí být dodatečně
zabezpečeno proti protáčení malým upínacím páskem. Viz.foto. Svorka držáku rámu
je uchycena k nosnému rámu (nosníku ve tvaru U) a protilehlým upínacím pásem
upevníte kolo. Druhé kolo se zpravidla nasadí do druhé drážky a to tak, že kola jsou
umístěna opačně vůči sobě. Kolo se pak upevní k nosnému rámu (nosník ve tvaru U)
dlouhým držákem rámu. Zadní kolo zajistěte tak, jak je popsáno u prvního kola. Někdy je
potřeba kola postavit na nosič jinak, než bylo popsáno výše, aby mohly být správně
upevněny držáky rámů. V takovém případě zajistěte kola pomocí dlouhého
bezpečnostního pásku. Provlečte bezpečnostní pásek rámy kol a kolem nosného
rámu (nosník ve tvaru U) a pevně utáhněte.
Montáž nosiče jízdních kol na tažné zařízení vozidla
Dbejte na to, aby tažné zařízení vozidla nebylo poškozené, aby bylo stále č isté a zbavené
mastnoty. Nosič jízdních kol se nasadí na tažné zařízení shora. Nosič jízdních kol lehce
přišroubujte šroubem M16 a vyrovnejte ho paralelně k zadní části vozidla. Šroub utáhněte
pomocí přiloženého klíče tak pevně (cca 100 Nm), až je nosič pevně připevněný.
Zkontrolujte pevnou polohu nosiče na tažném zařízení vozidla, jakož i upevnění
jízdních kol na nosiči. Funkce světelného zařízení se musí pravidelně kontrolovat.

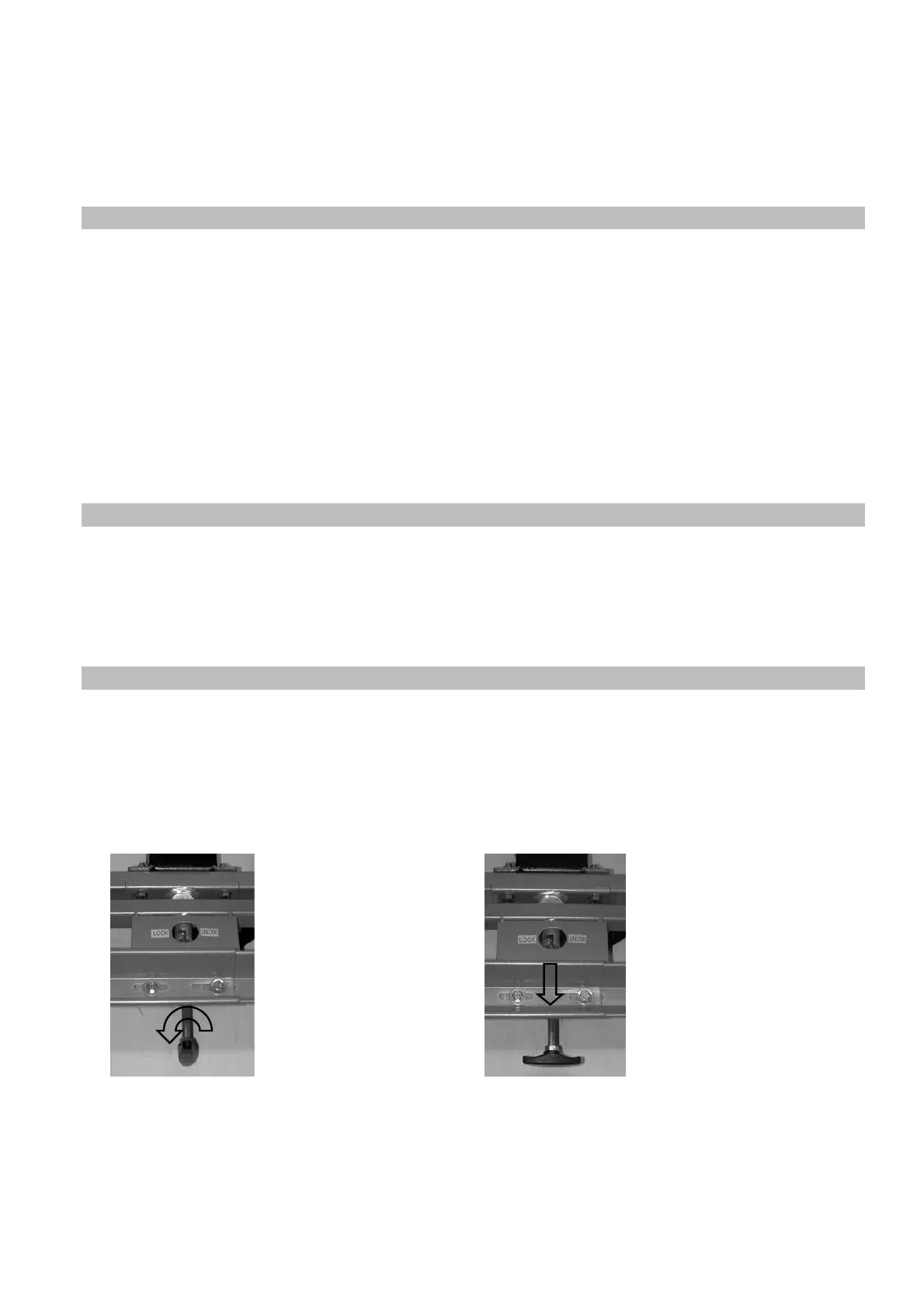

Odklopení nosiče jízdních kol
Třmen tvaru U jednou rukou podržte, aby nedošlo k náhlému odklopení nosiče. Druhou
rukou nejdříve otočte boční pojistný čep a potáhněte ho směrem ven. Uvolněte střední
pojistný čep a nosič můžete poté odklopit. Nazdvihnutím nosníku dojde k jeho zasunutí
do polohy používání. Otočte pojistným čepem, doku nezapadne (viz foto).
Pozor!
Zablokova
Pozor: ý ý
Bezpodmínečně dodržujte bezpečnostní předpisy!
Dodržujte povolené zatížení nápravy.
