3
Überprüfen Sie anschließend, dass beide Sicherungsbolzen einwandfrei einrasten.

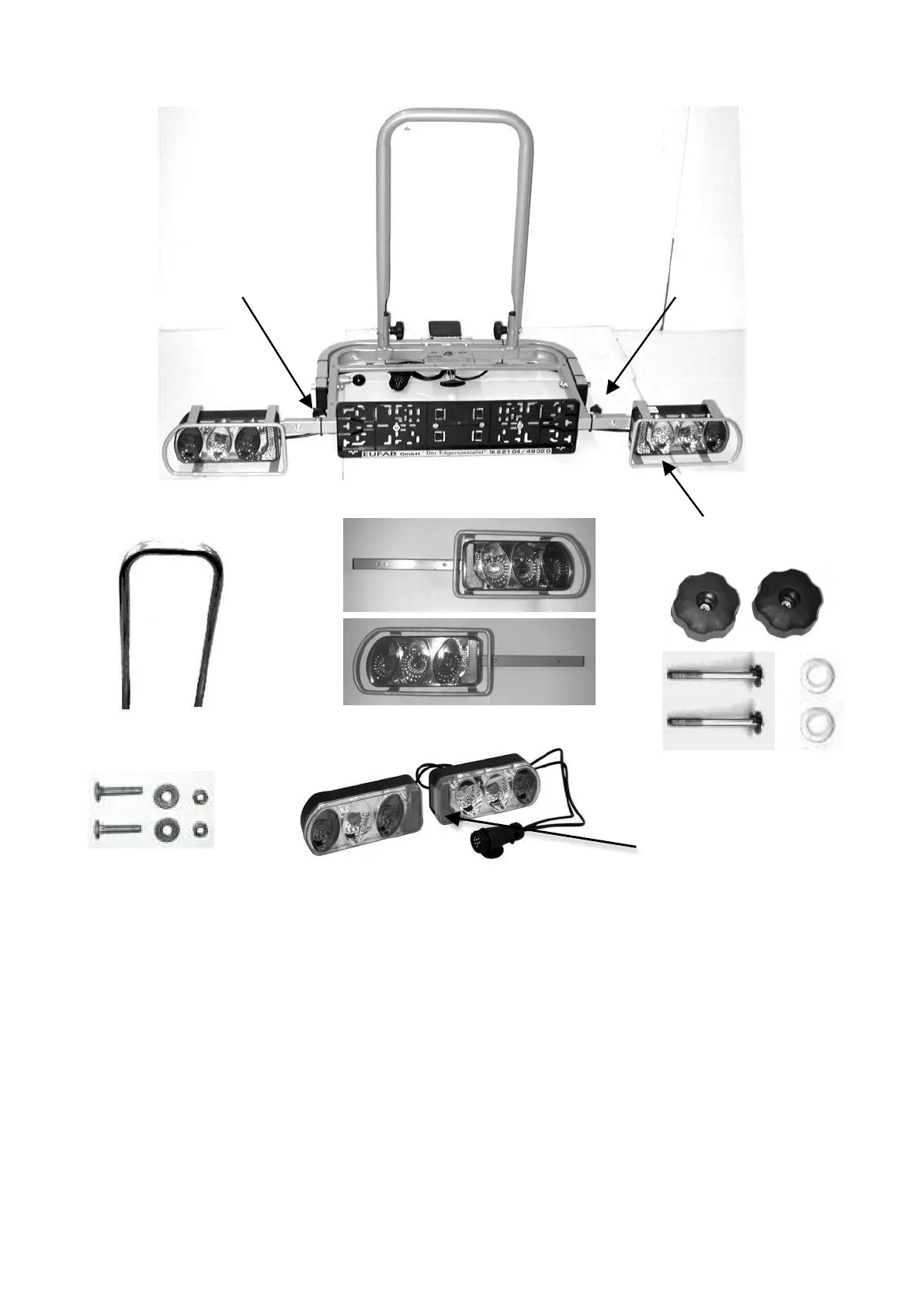

Setzen Sie nun den U–Bügel an die dafür vorgesehenen Rohrhülsen auf und sichern
diesen mit 2 Schlossschrauben M8 x 60, Scheiben 8 mm und Rändelmuttern M8.
Schieben Sie anschließend die vormontierten, mit dem 13 pol. Stecker versehenen
Lampenträger in die Rohre des Schwenkrahmens hinein. Achten Sie darauf, dass sich
der Lampenträger mit dem Rückfahrlicht auf der rechten Seite befinden muss (siehe
Foto). Die Lampenträger haben zwei Einstellmöglichkeiten: Bei Fahrzeugen über 1740
mm Breite (siehe Ziffer. 13 im Fahrzeugschein) müssen Sie die Lampenträger in die
äußere Position bringen (siehe Foto). Bei Fahrzeugen unter 1740 mm Breite ist der
innere Lochabstand zu wählen. Bevor Sie die Schlossschrauben M6 x 30 in die
Bohrungen einsetzen und anziehen, richten Sie die Lampenträger zunächst aus und
fixieren ihn, indem Sie die zwei dafür vorgesehenen Rändelschrauben leicht anziehen.
(siehe Foto).
