DESCRIPTION

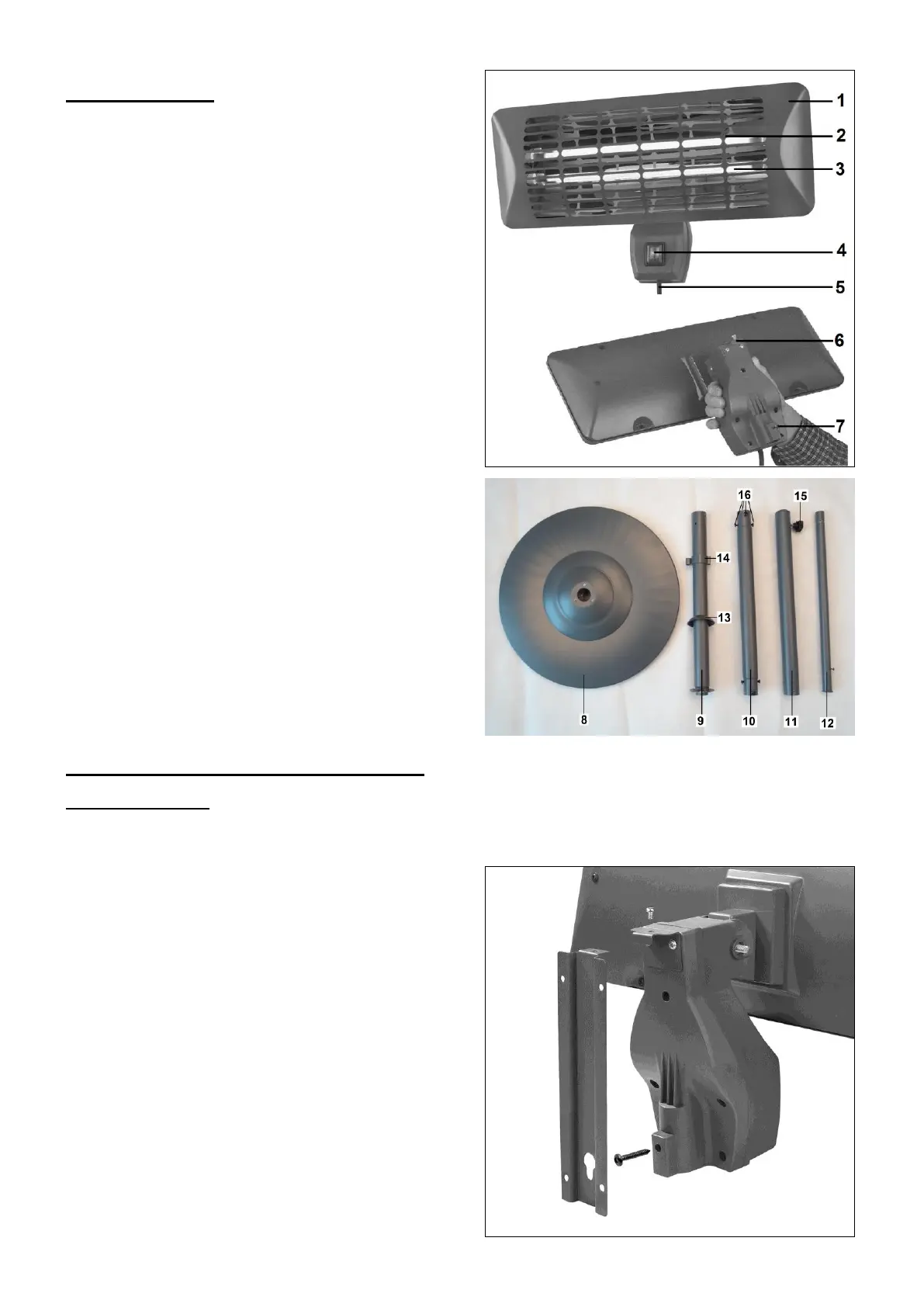

Avant tête:
1. Capot chauffage
2. Grille
3. lampe à quartz (2x)
4. Sélecteur (2x)
5. Cordon d'alimentation avec fiche
Un support mural, des chevilles et des vis
(non représentés) accompagnent le produit.
Arrière tête:
6. Bride (pour accrocher le chauffage de
terrasse)
7. Vis de suspension
Components socle:
8. Pied
9. Socle, partie inférieure
10. Socle, partie intermédiaire
11. Socle, partie supérieure
12. Socle, partie réglable
13. Capot de protection
14. Guide-câble
15. Vis de blocage noire
16. Vis de fixation socle
L’INSTALLATION DU CHAUFFAGE
Montage mural :
Le capot du chauffage (1) doit être installé à une distance d’au moins 30 cm du plafond, 50
cm de murs latéraux et 1,80 mètre au-dessus du sol.
Le chauffage de terrasse doit être fixé sur un
mur solide en pierre ou en ciment. Toute
fixation sur des murs en bois ou en d’autres
matériaux inflammables est interdite ! Fixez-le
en utilisant le support fournie ; N’utilisez pas
d’autres supports ou fixations !
Percez à la bonne distance quatre trous pour
les chevilles et fixez le support mural à l’aide
des vis. La partie courbée de la plaque doit
être en haut et le ‘trou de serrure’ en bas du
support. Le support mural doit être
parfaitement horizontal.
Insérez la vis de suspension (7) dans le trou
prévu à cet effet à l'arrière du chauffage de
terrasse jusqu'à ce qu'il dépasse de maximum
5 mm (voir photo).
