9
Height adjustment / Höjdjustering

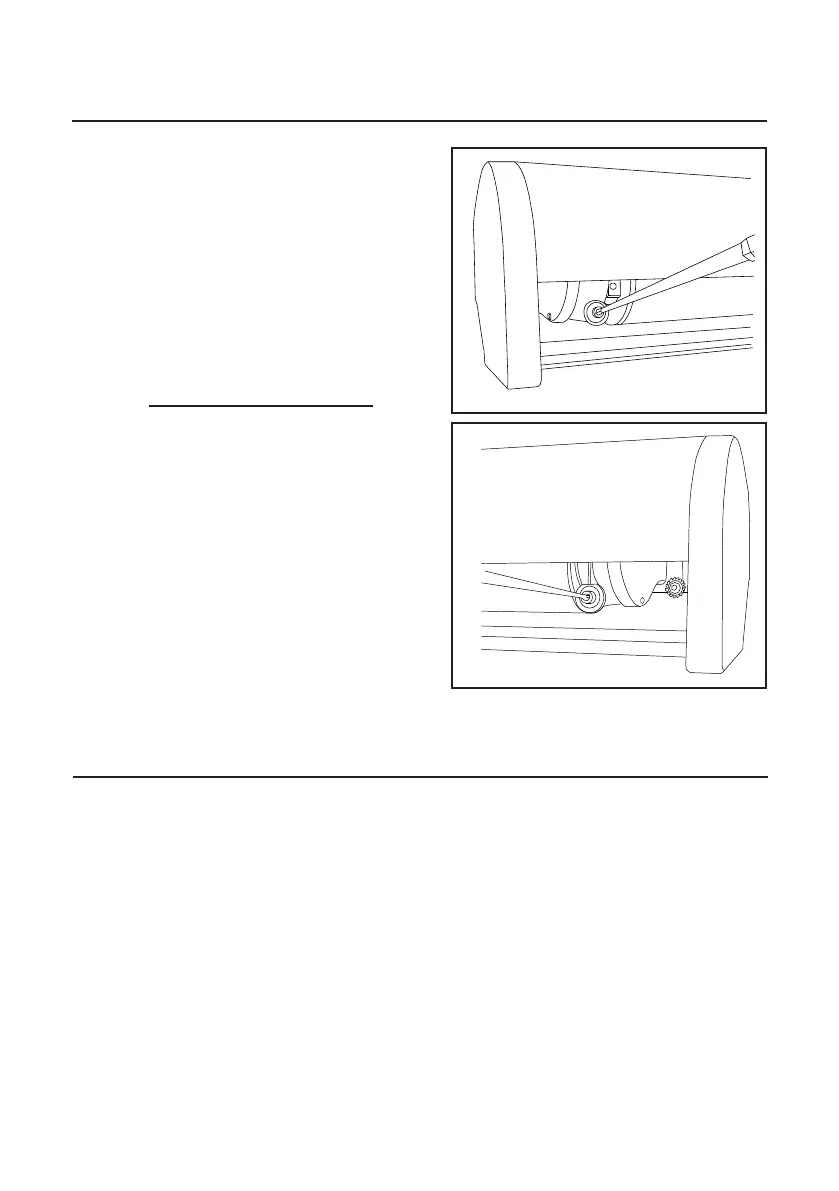

fig 17
fig 18
UK:
Some of the Thor screens (width dependable) has
a built in height adjustment in case the ceiling for
instance, doesn’t allow the installation to be level.
There is approx. 5mm adjusting room up and 5mm
down on each side of the screen. We recommend
you to primarily adjust on the idler/spear side.
To lower the screen turn the adjustment screw
clockwise (see fig 17 & 18).
To raise the screen turn it anticlockwise.
SE:
Somliga modeller av filmduken Thor har inbyggd
höjdjustering för de tillfällen en vågrät installation inte
medges; ett snett tak tex. Där är ungefär 5mm juster-
mån upp och ner på var sida. Vi rekommenderar att
man i första hand justerar på tappsidan.
Vrid justerskruven (se fig 17 & 18) medurs för att
sänka duken.
Vrid moturs för att höja duken.
Maximum continous running time: 5 min
Forward/Reverse delay: 0,5 s
Fuse: T5L250V
Input: 230 VAC / 50 Hz
Max load: 4 A
Radio signal frequency: 433,92 MHz
Cable specifications:
Thickness: Ø 7 mm
Cable dimensions:
Motor to box: 4 x 0,75 mm²
Case to wall plug: 3 x 0,75 mm²
L: 2800 mm
Wires: Black - Up
Brown - Down
Blue - Neutral
Green/Yellow - Ground
Maximal kontinuerlig drift: 5 min
Fördröjning framåt/bakåt: 0,5 s
Säkring: T5L250V
Matarspänning: 230 VAC / 50 Hz
Max Strömbelastning: 4 A
Radiofrekvens: 433,92 MHz
Kabelspecifikationer:
Tjocklek: Ø 7 mm
Kabel dimensioner:
Motor till box: 4 x 0,75 mm²
Kassett till väggkontakt: 3 x 0,75 mm²,
L: 2800 mm
Ledare: Svart - Upp
Brun - Ner
Blå - Neutral
Gul/Grön - Jord
Control Box / Styrboxen
