PL Ładowarka NC900U INSTRUKCJA OBSŁUGI
Ładowarka umożliwia ładowanie od 1 do 6 szt. akumulatorów R6(AA)/R03(AAA),
zamiennie/wymiennie z 1 do 4szt. R14(C)/R20(D) oraz dodatkowo 1-2szt. 6HR22 (9V) w
dowolnej kombinacji.
Napięcie wejściowe: 100-240V AC 50/60Hz 30W
Prąd ładowania: R6/R14/R20: 1000mA, R03: 500mA, 6HR22 (9V): 60mA
Prąd ładowania wstępnego: R6/R14/R20: 500mA, R03: 300mA, 6HR22 (9V): 30mA
Prąd rozładowania: R6/R14/R20: 120mA, R03: 80mA, 6HR22 (9V): 30mA
Prąd podtrzymujący: R6/R14/R20: 40mA, R03: 20mA, 6HR22 (9V): 3mA
1. Podłączyć kabel zasilający do gniazda AC. Po podłączeniu ładowarka przeprowadza samo-
diagnostykę sygnalizowaną przez wyświetlacz LCD pokazujący “180%” oraz trzykrotne
pomarańczowe mrugnięcie diod LED.
Gotowość do pracy ładowarka sygnalizuje cyklicznymi zielonymi mrugnięciami diod LED. W
celu naładowania umieścić w ładowarce akumulatory zachowując poprawną
polaryzację/biegunowość.
2. Ładowarka przez pierwsze 3s określa poziom naładowania i przeprowadza diagnostykę
akumulatora. Ładowanie w zależności od kondycji akumulatora może przebiegać wieloetapowo
(z rozładowaniem, ładowaniem wstępnym, ładowaniem zasadniczym i podtrzymywaniem).
Ładowarka pokazuje orientacyjny postęp ładowania w procentowej “%” skali. Należy pamiętać,
że wskazywany postęp może nie odpowiadać aktualnemu poziomowi naładowania ogniwa i
ładowarka nie powinna być traktowana jako niezależny tester naładowania baterii.

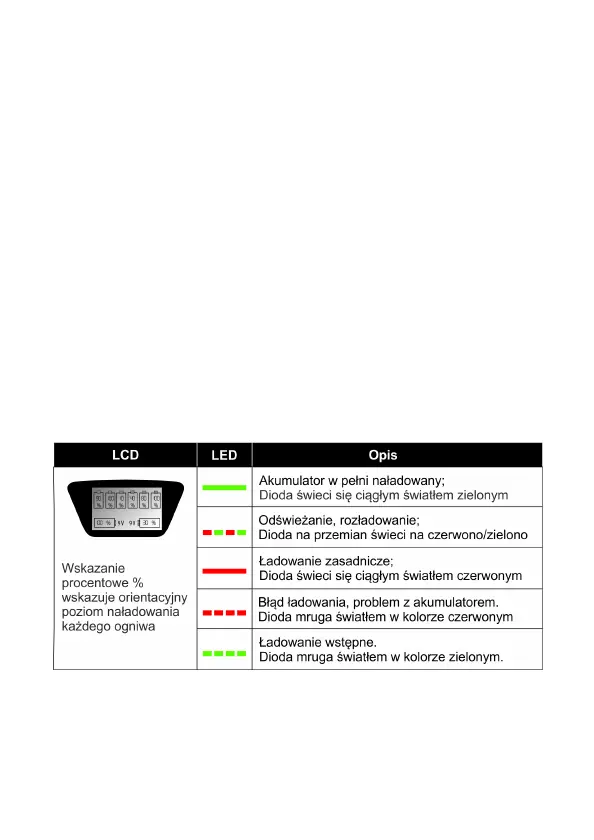

Tryb ładowania sygnalizowany jest diodami LED.
3. Po pełnym naładowaniu danego akumulatora na LCD widoczne jest wskazanie 100% pełnej
baterii (wszystkie segmenty pełne) oraz zapala się zielona dioda. W przypadku akumulatorów
9V zalecamy dodatkowy nadzór nad procesem ładowania. Ogniwo 9V składa się zwykle z 7
ogniw 1.2V połączonych szeregowo. W takiej konfiguracji ocena pełnego naładowania może
być nieprecyzyjna (niezależnie od ładowarki). W sytuacji gdyby dioda dla 9V nie zmieniała
koloru na zielony zalecamy wyjąć akumulator z ładowarki po przekroczeniu maksymalnego
4
