Instalación (seguimiento)

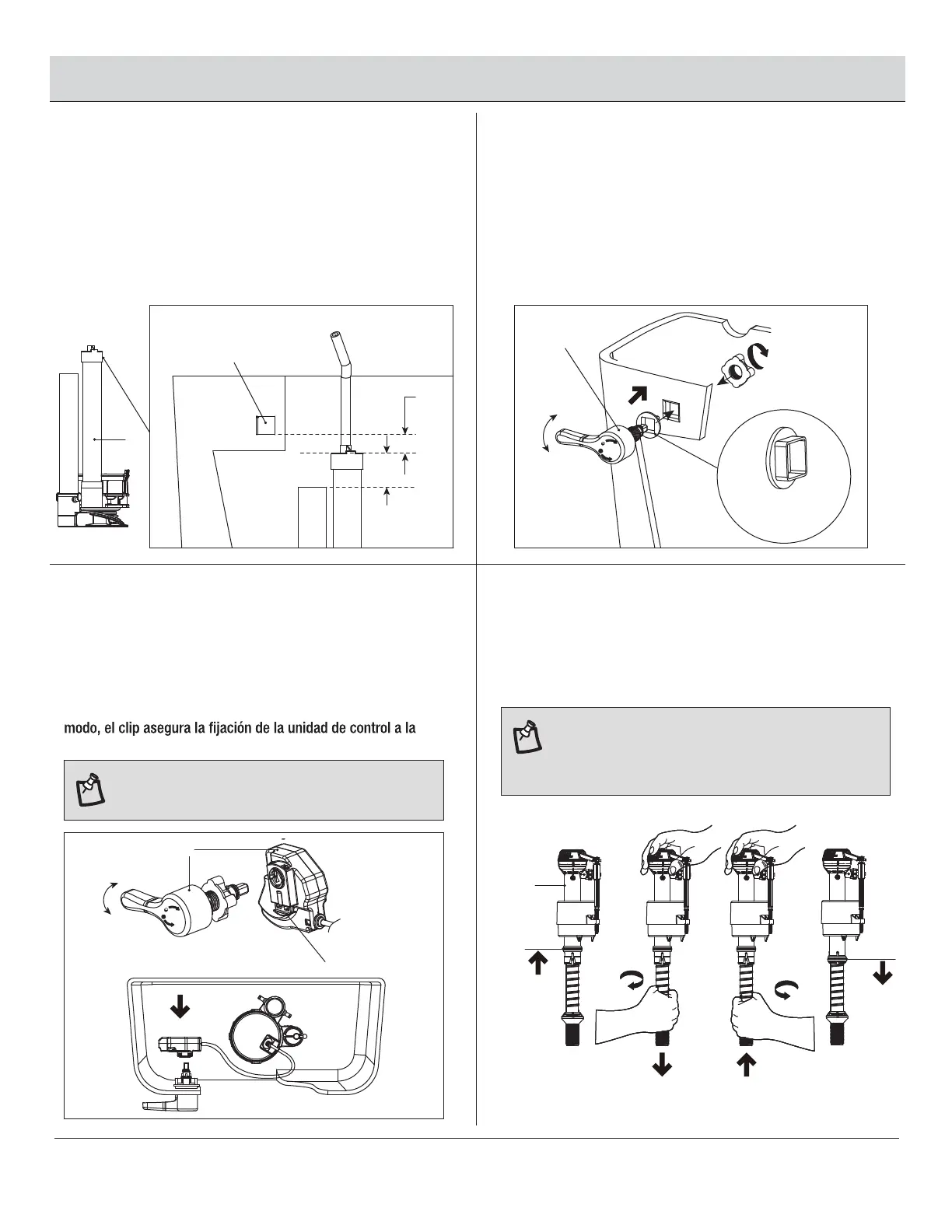

CORTE EL TUBO DE
DESAGÜE NUEVO
POSITION THE HANDLE
9 10
12
□ Coloque y apriete con la mano la manija del conjunto de la
palanca de descarga a (C) al agujero del tanque.
□ Si el diámetro del agujero del tanque es mayor de 17,5 mm,
utilice una arandela de junta cuadrada (T) para ajustar la manija
al agujero del tanque
□ Corte el tubo de desagüe del convertidor (B). Asegúrese de
que es más alto que el tubo de desagüe anterior (a menos de
2,5 cm de L1).
□ Asegúrese de que el nuevo tubo de desagüe (B) esté más
bajo que el agujero del tanque, (a más de 2,5 cm de L2).
AJUSTAR LA ALTURA DE LA
NUEVA VÁLVULA DE LLENADO
□ Gire la válvula de llenado (A) para ajustar la altura. Suba el
anillo de bloqueo. Después de ajustar la altura, mueva el anillo de
bloqueo hacia abajo.
NOTA: Aumentar la altura - gire el vástago inferior en el
sentido de las agujas del reloj
Disminuir la altura - gire la parte inferior del vástago en
el sentido contrario a las agujas del reloj.
L1
O.L
Agujero del tanque
L2
B
11
SUJETAMIENTO DE LA
UNIDAD DE CONTROL
□ Presione la liberación trasera del conjunto de la palanca de
descarga (C).
□ Conecte la unidad de control del conjunto de la palanca de
descarga (C) a la manija hasta que escuche un clic. De este
manija.
NOTA: La unidad de control y el cable de control NO
DEBEN retorcerse ni tocar la válvula de llenado ni
interferir con el funcionamiento de la misma.
Plena
Mitad
Liberar-oprimir
C
C
Plena
Mitad
Junta óptima
tipo “T”
Añillo de
Bloqueo
A
Añillo de
Bloqueo
