第35页
高保真音乐播放器

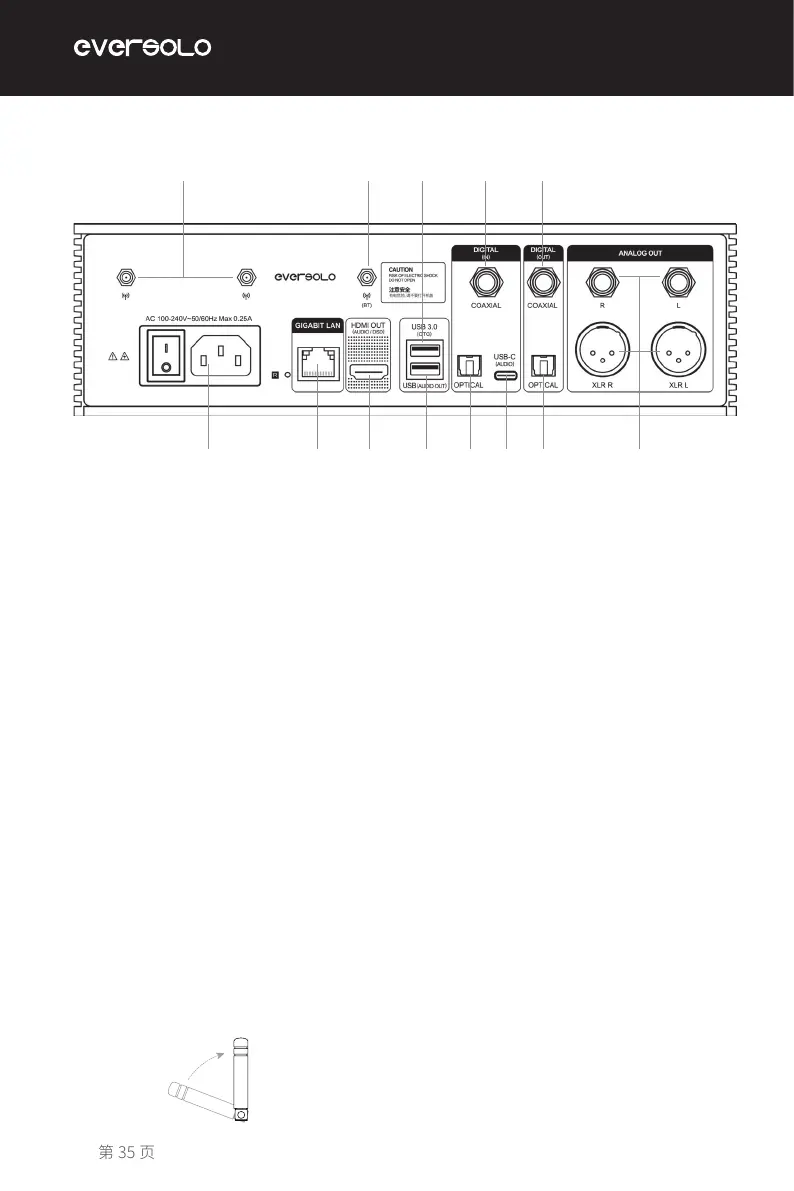

后面板
接口说明:
① 电源插座 / 开关
② 千兆以太网网络接口
③ HDMI 输出:仅音频输出,支持多通道 PCM/DSD 输出
④ USB 3.0 OTG:连接外接存储设备或者 PC 传输(在设置 - 通用 -USB OTG 定义)
⑤ USB(Audio out):USB 音频输出,用来连接音频设备 (DAC)
⑥ 同轴输入:用来连接 CD 机,机顶盒,数播转盘
⑦ 光纤输入:用来连接 CD 机,机顶盒,数播转盘
⑧ USB -C 音频输入:连接手机(需使用 OTG 连接线),电脑,或数播等带 USB
音频输出的音源
⑨ 光纤输出:用来连接解码器,解码前级
⑩ 同轴输出:用来连接解码器,解码前级
⑪ 模拟输出:XLR/RCA 用来连接纯前级,有源音响,后级功放
⑫ WiFi 天线:用于无线网络连接
⑬ 蓝牙天线:用于蓝牙接收
* 使用同轴,光纤,蓝牙,USB 输入时,请使用模拟 XLR/RCA 输出
* 使用前请旋转所有的天线,让它指向上方。
①
⑫ ⑬ ④ ⑥ ⑩
② ③ ⑤ ⑦ ⑧ ⑨ ⑪
天线示意图
